5 Motorstarter RAMO

5.1 Benennung

0,3A
0,4A
0,6A
0,8A
1,0A
1,2A
1,5A
1,7A
1,9A
2,1A
2,6A
3,6A
5,0A
6,6A
1
0
L1
L2
U V W
3 ~
l
k

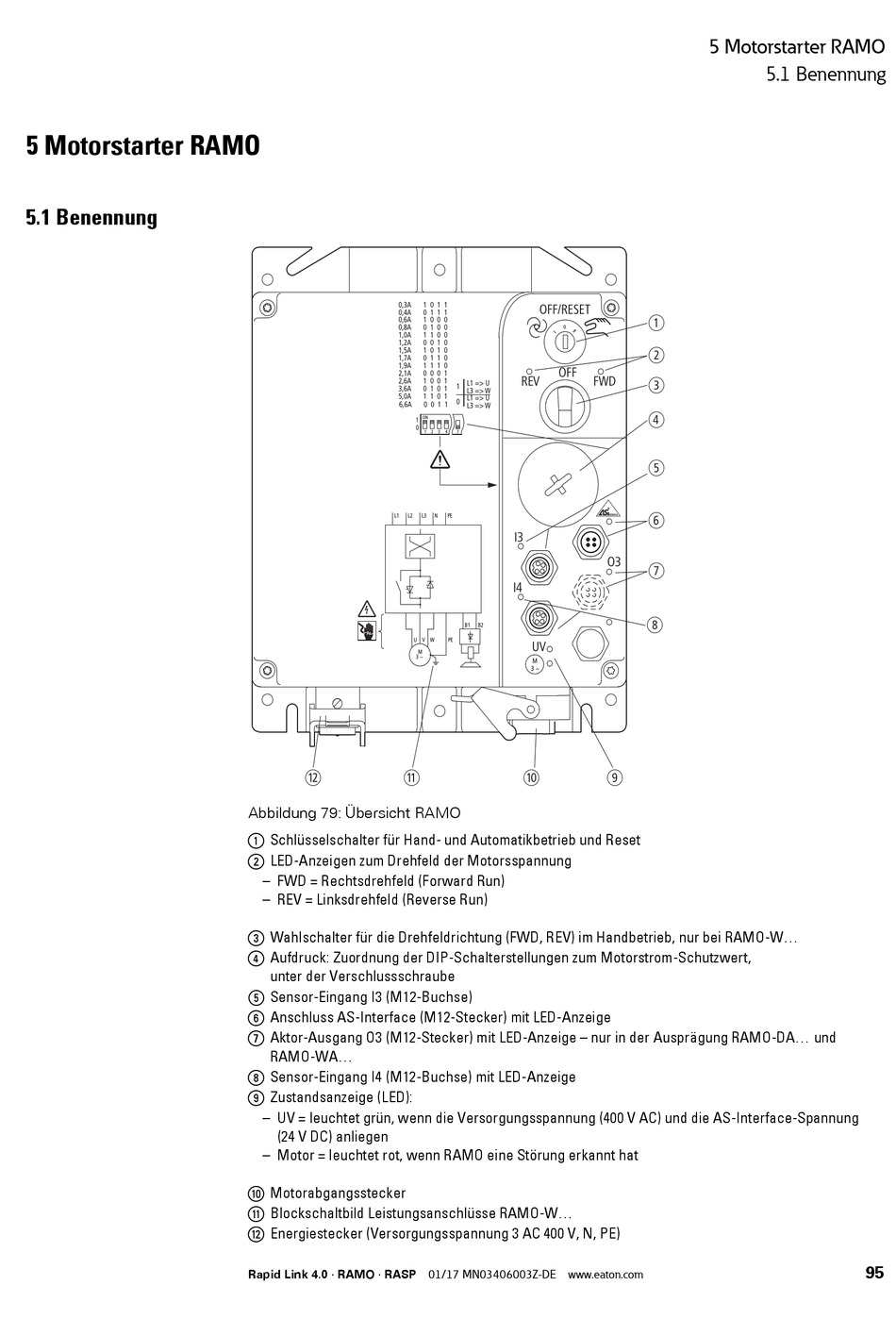

Abbildung 79: Übersicht RAMO
a Schlüsselschalter für Hand- und Automatikbetrieb und Reset
b LED-Anzeigen zum Drehfeld der Motorsspannung
– FWD = Rechtsdrehfeld (Forward Run)
– REV = Linksdrehfeld (Reverse Run)
c Wahlschalter für die Drehfeldrichtung (FWD, REV) im Handbetrieb, nur bei RAMO-W...
d Aufdruck: Zuordnung der DIP-Schalterstellungen zum Motorstrom-Schutzwert,
unter der Verschlussschraube
e Sensor-Eingang I3 (M12-Buchse)
f Anschluss AS-Interface (M12-Stecker) mit LED-Anzeige
g Aktor-Ausgang O3 (M12-Stecker) mit LED-Anzeige – nur in der Ausprägung RAMO-DA... und
RAMO-WA...
h Sensor-Eingang I4 (M12-Buchse) mit LED-Anzeige
i Zustandsanzeige (LED):
– UV = leuchtet grün, wenn die Versorgungsspannung (400 V AC) und die AS-Interface-Spannung
(24 V DC) anliegen
– Motor = leuchtet rot, wenn RAMO eine Störung erkannt hat
j Motorabgangsstecker
k Blockschaltbild Leistungsanschlüsse RAMO-W...
l Energiestecker (Versorgungsspannung 3 AC 400 V, N, PE)
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
