3 Installation

3.7 Datenbus

3.7 Datenbus
82
Auf die AS-i-Flachleitung können an beliebigen Stellen M12-Abzweige
(ZB2-100-AZ1) montiert werden.
Sowohl die mechanische als auch die elektrische Verbindung wird in einem
Arbeitsgang geschlossen:
▶ Die schwarze Überwurfmutter soweit drehen (lösen), bis die Kontakt-
spitzen nicht mehr herausragen.
▶ Die Zweidraht-Profil-Flachbandleitung einlegen und den Abzweig
zuklipsen.
▶ Die schwarze Überwurfmutter festdrehen.
Das Gerät bzw. der Teilnehmer ist betriebsbereit.

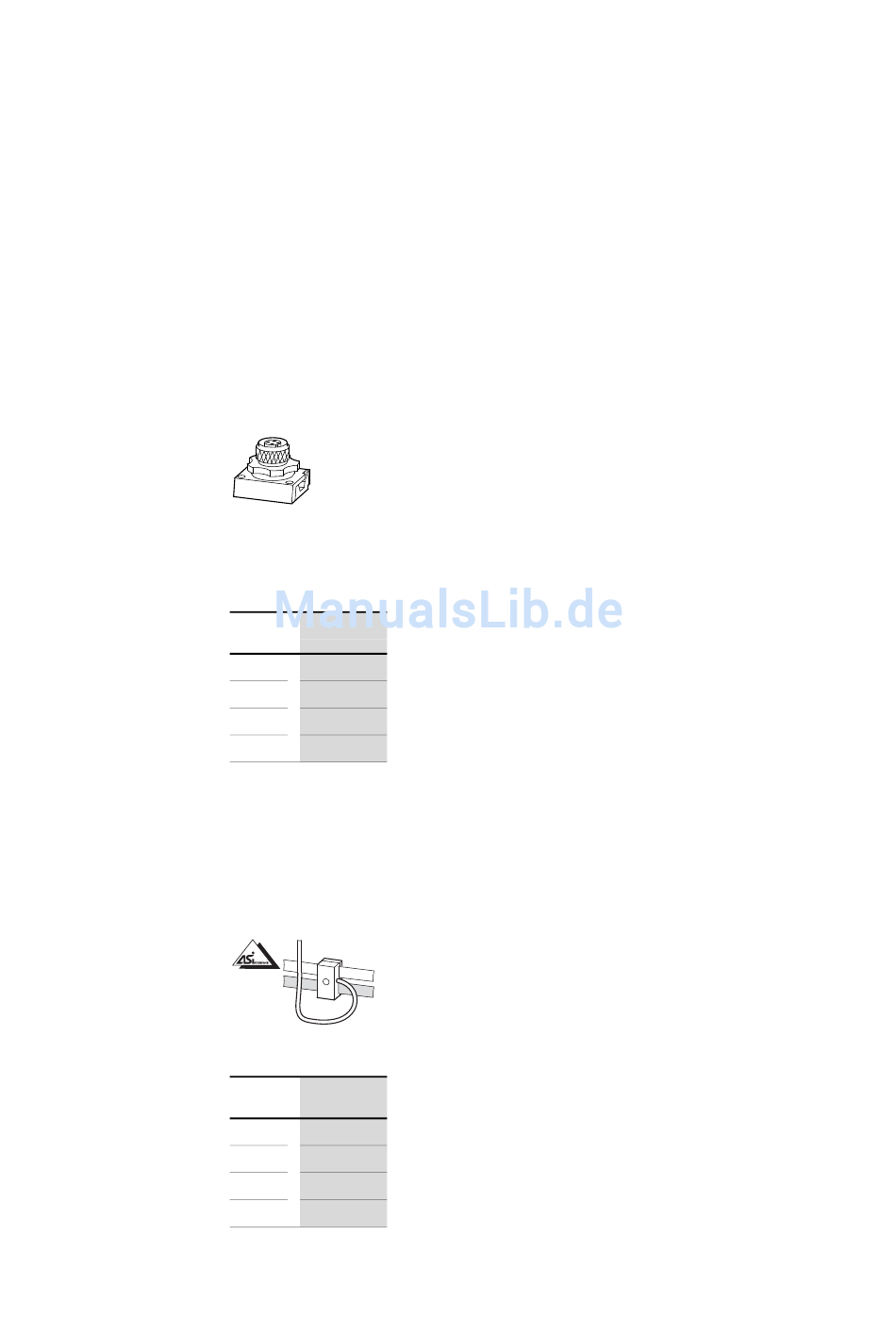

Abbildung 63: Abzweig M12 (Bestelltyp: ZB2-100-AZ1)
Die Rapid-Link-Funktionsmodule haben einen AS-i-M12-Steckanschluss,
passend zum Abzweig M12.
PIN Funktion
1 ASi+
2 –
3 ASi-
4 –
￫
RASP... bietet die Möglichkeit, über die AS-i-Schnittstelle, PIN 2
und PIN 4 mit einer externen Steuerspannung (24 V DC) eine
zweite STOPP-Funktion zu aktivieren (￫ Seite 126).
Diese erfordert eine zweite AS-i-Flachleitung und den Anschluss
RA-XAZ2-1M.
24 V ⎓
Abbildung 64: RA-XAZ2-1M, AS-i-Abzweig
PIN Funktion
1 ASi+
2 0 V
3 ASi-
4 +24 V
