3.6 Motorabgang
78
▶ Am Klemmkasten des Motors das Schirmgeflecht des Motorkabels an
das Erdpotenzial anbinden (PES).
a

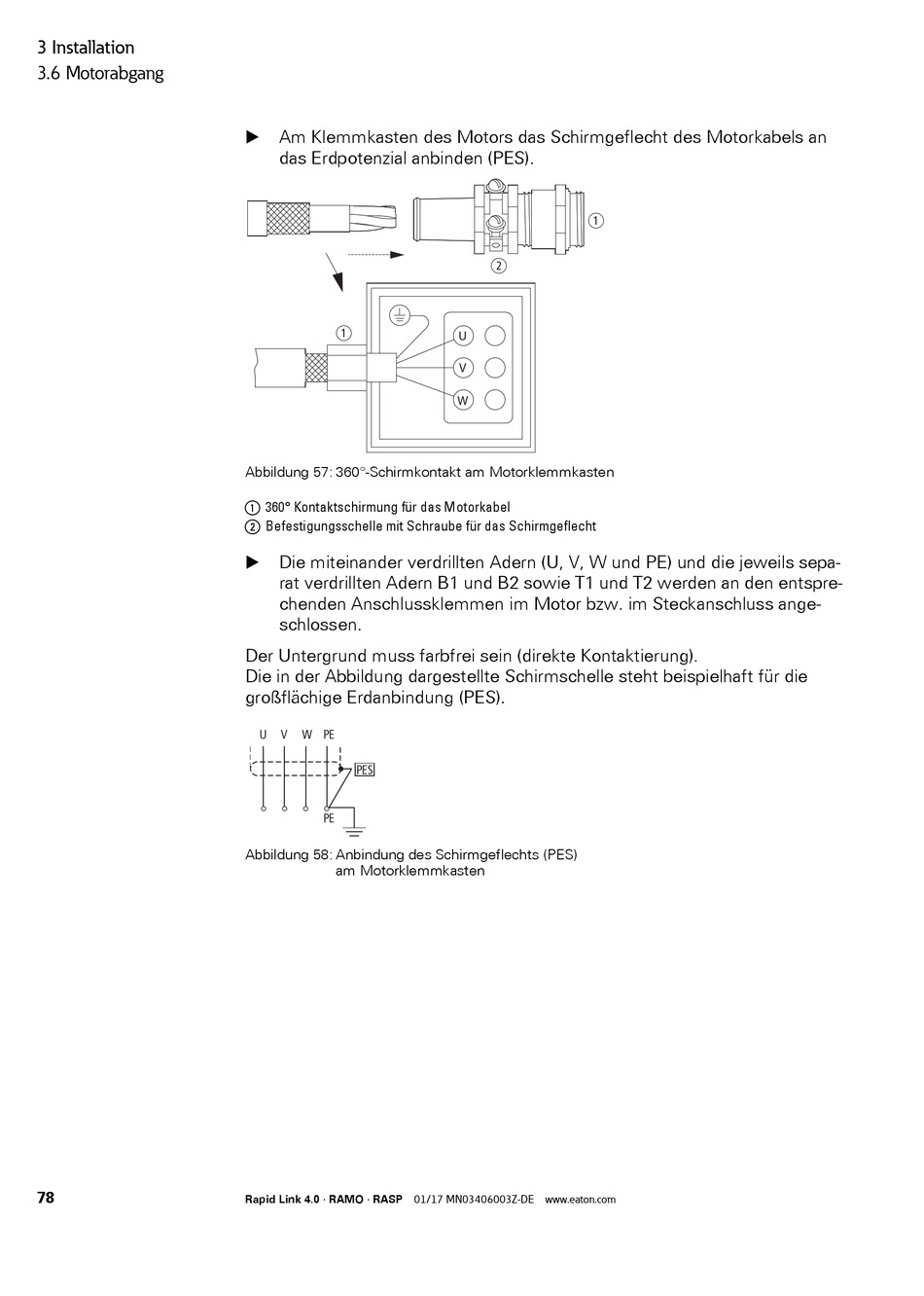

Abbildung 57: 360°-Schirmkontakt am Motorklemmkasten
a 360° Kontaktschirmung für das Motorkabel
b Befestigungsschelle mit Schraube für das Schirmgeflecht
▶ Die miteinander verdrillten Adern (U, V, W und PE) und die jeweils sepa-
rat verdrillten Adern B1 und B2 sowie T1 und T2 werden an den entspre-
chenden Anschlussklemmen im Motor bzw. im Steckanschluss ange-
schlossen.
Der Untergrund muss farbfrei sein (direkte Kontaktierung).
Die in der Abbildung dargestellte Schirmschelle steht beispielhaft für die
großflächige Erdanbindung (PES).
U V W PE
PES
PE
Abbildung 58: Anbindung des Schirmgeflechts (PES)
am Motorklemmkasten
