Generatorische Bremsung
Wird der Läufer eines Asynchronmotors in Drehrichtung des Drehfeldes
übersynchron angetrieben, gibt er über seine Ständerwicklungen elektrische
Leistung ab. Der Motor wird somit zu einem Generator. Im Frequenzumrich-
ter führt diese generatorische Energie zu einer Erhöhung der Zwischenkreis-
spannung.
Übersynchrone Drehzahlen stellen sich beispielsweise ein, wenn im Fre-
quenzumrichterbetrieb die Ausgangsfrequenz mit kurzen Verzögerungszei-
ten reduziert wird, die angekoppelte Arbeitsmaschine große Schwungmas-
sen aufweist oder bei Pumpen und Lüftern das strömende Medium der
Drehzahlreduzierung entgegenwirkt.
Der Anstieg der Zwischenkreisspannung wird vom Frequenzumrichter über-
wacht und ermöglicht immer ein Bremsmoment von etwa 30 % des Motor-
Nennmoments. Ein höheres Bremsmoment kann durch Auswahl eines leis-
tungshöheren RASP (Frequenzumrichters) erreicht werden. RASP haben
einen internen Brems-Chopper mit einem Hochlastwiderstand.
ϑ
R
B
②
③
M
①
3
˜

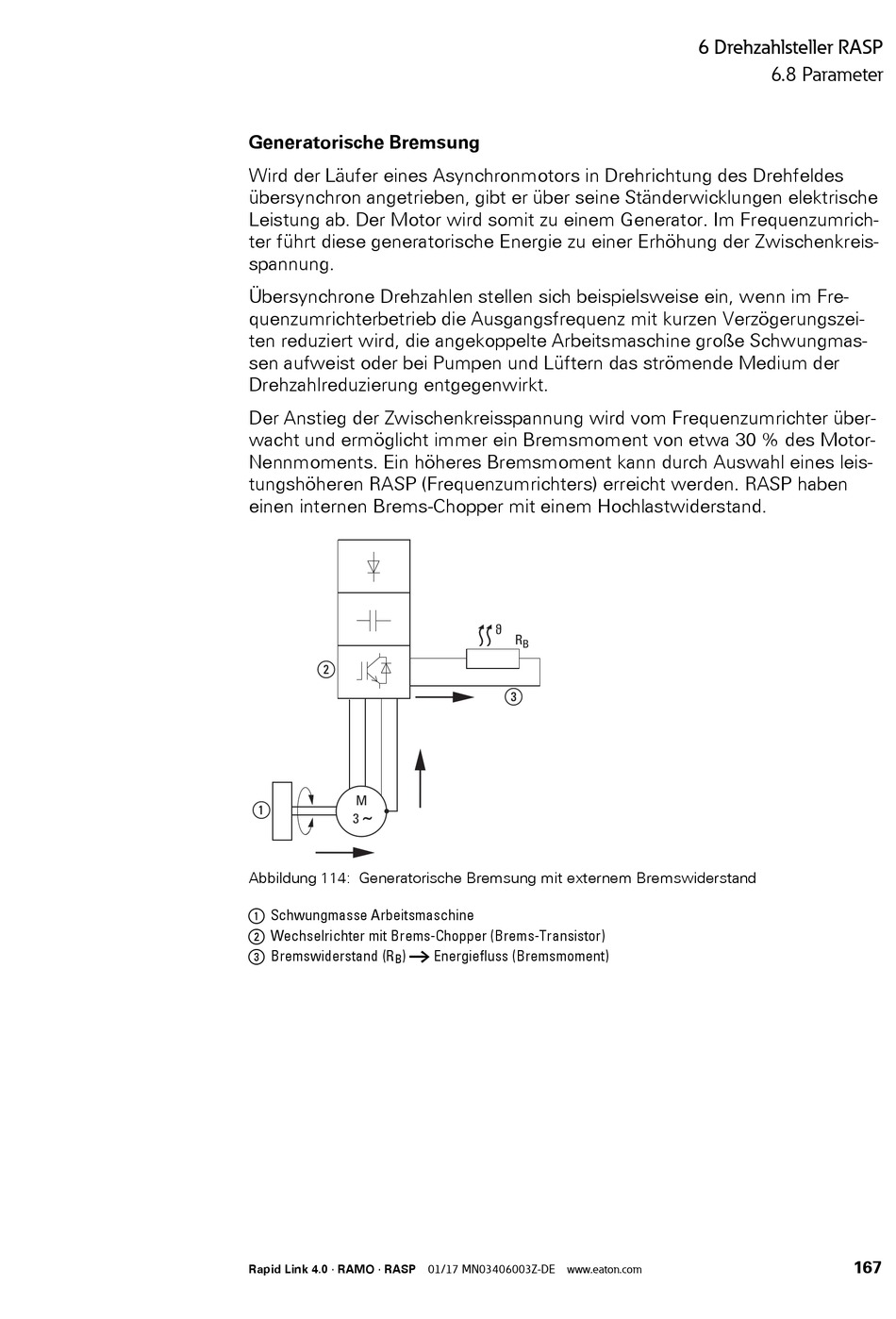

Abbildung 114: Generatorische Bremsung mit externem Bremswiderstand
a Schwungmasse Arbeitsmaschine
b Wechselrichter mit Brems-Chopper (Brems-Transistor)
c Bremswiderstand (R
) ￫ Energiefluss (Bremsmoment)
B
167
