3.4.2 Rundleitung
3.4.2.1 Rundleitungsabgang RA-C2-S1-4
Der Rundleitungsabgang RA-C2-S1-4 ist ein T-Stück für die steckbare Ener-
gieadapterleitung RA-C3/C2-1,5HF. Er ermöglicht den direkten Anschluss
eines Rapid-Link-Moduls (RAMO bzw. RASP).

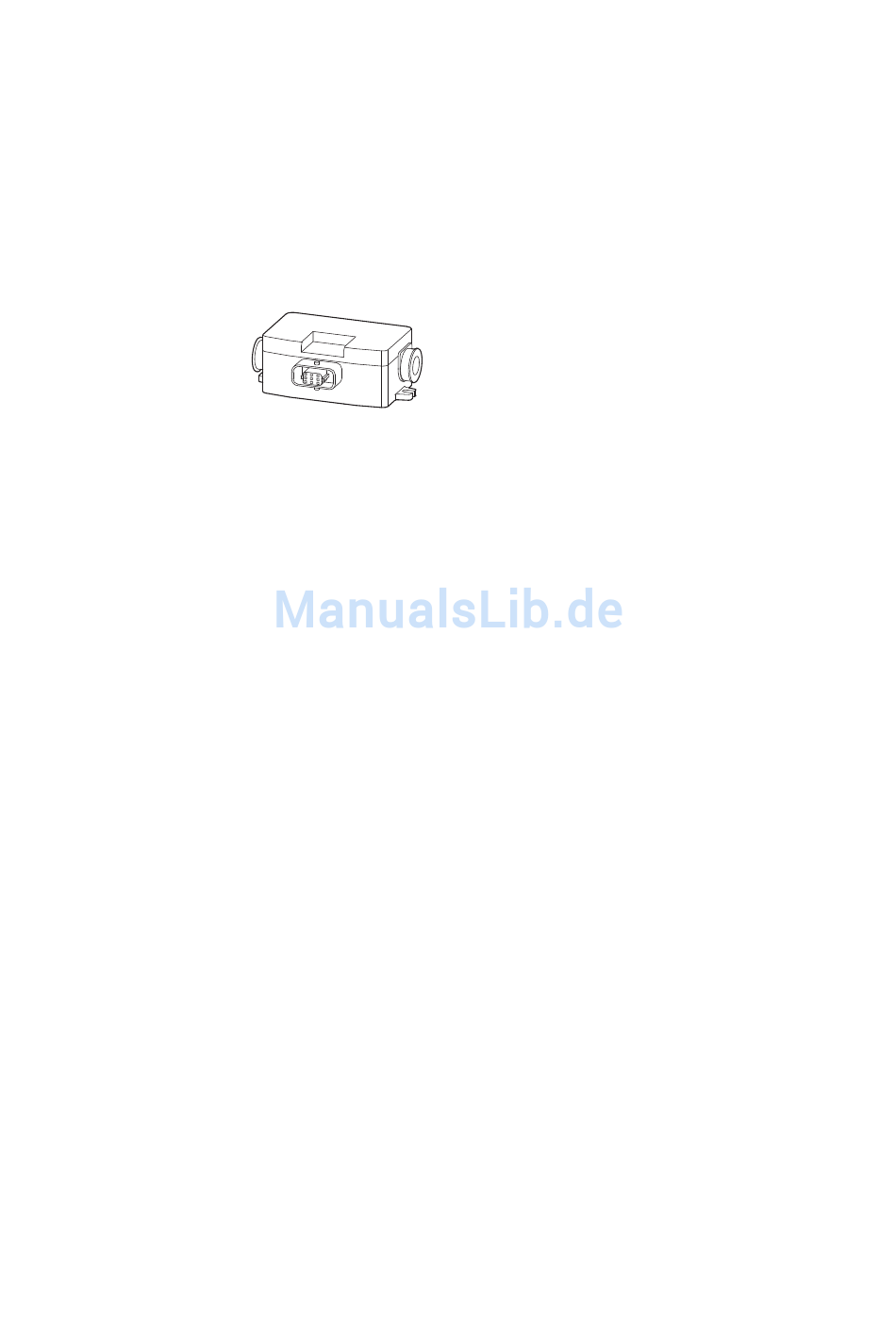

Abbildung 44: Rundleitungsabgang RA-C2-S1-4
Die Leiterkontaktierung im Energiebus erfolgt mit Schneidklemmtechnik.
Die Durchführungen ermöglichen dabei Leiteraußendurchmesser von 10 bis
16 mm.
Das Zubehör (Dichteinsätze, Verriegelungsbügel, der fertig verdrahtete
Buchseneinsatz usw.) ist im Lieferunfang enthalten.
▶
Zur Montage wird der Rundleitungsabgang mit den passenden Schrau-
ben (M5) auf dem Untergrund befestigt.
▶
Die Rundleitungen auf einer Länge von 130 mm abmanteln (zwei Radial-
schnitte, ein Längsschnitt) – zum Beispiel mit dem Abmantelungswerk-
zeug AM16 der Firma Weidmüller.
￫
Stellen Sie zum Abmanteln das Messer so ein, dass die Leiter-
isolierung nicht verletzt wird.
▶
Dichtungen radial einschneiden, um den Leitungsmantel legen und
diese Dichtung in die dafür vorgesehene U-förmige Kontur im Leitungs-
abgang einfügen.
￫
Es sind immer zwei Dichtungspaare für Leitungsaußendurchmes-
ser von 10 bis 13 mm und von 13 bis 16 mm im Lieferumfang ent-
halten. Nur diese entsprechend zugeordneten Dichtungseinsätze
gewährleisten bei ordnungsgemäßer Montage die Schutzart IP65.
￫
Die Rundleitung muss zugfrei verlegt werden.
Pro Klemmstelle darf nur eine Ader installiert werden.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
3 Installation
3.4 Energiebus
69
