2.4 Energiebus
Der Energiebus versorgt die Rapid-Link-Module RAMO und RASP mit Ener-
gie. Steckbare Abgänge können an beliebigen Stellen schnell und fehlerfrei
montiert werden. Der Energiebus kann wahlweise mit einer flexiblen Strom-
schiene (Flachleitung) oder mit handelsüblichen Rundleitungen aufgebaut
sein.
ACHTUNG
•
Alle am Energie- und Datenbus angeschlossenen Betriebs-
mittel müssen die Anforderungen an die sichere Trennung
nach IEC/EN 60947-1 Anhang N bzw. IEC/EN 60950 erfüllen.
•
Netzteile für die AS-Interface-Versorgung müssen die
Anforderungen an eine sichere Trennung nach SELV erfüllen.
2
4 mm
2
1.5 mm
RAMO
RASP
2
1.5 mm
M
3 ∼

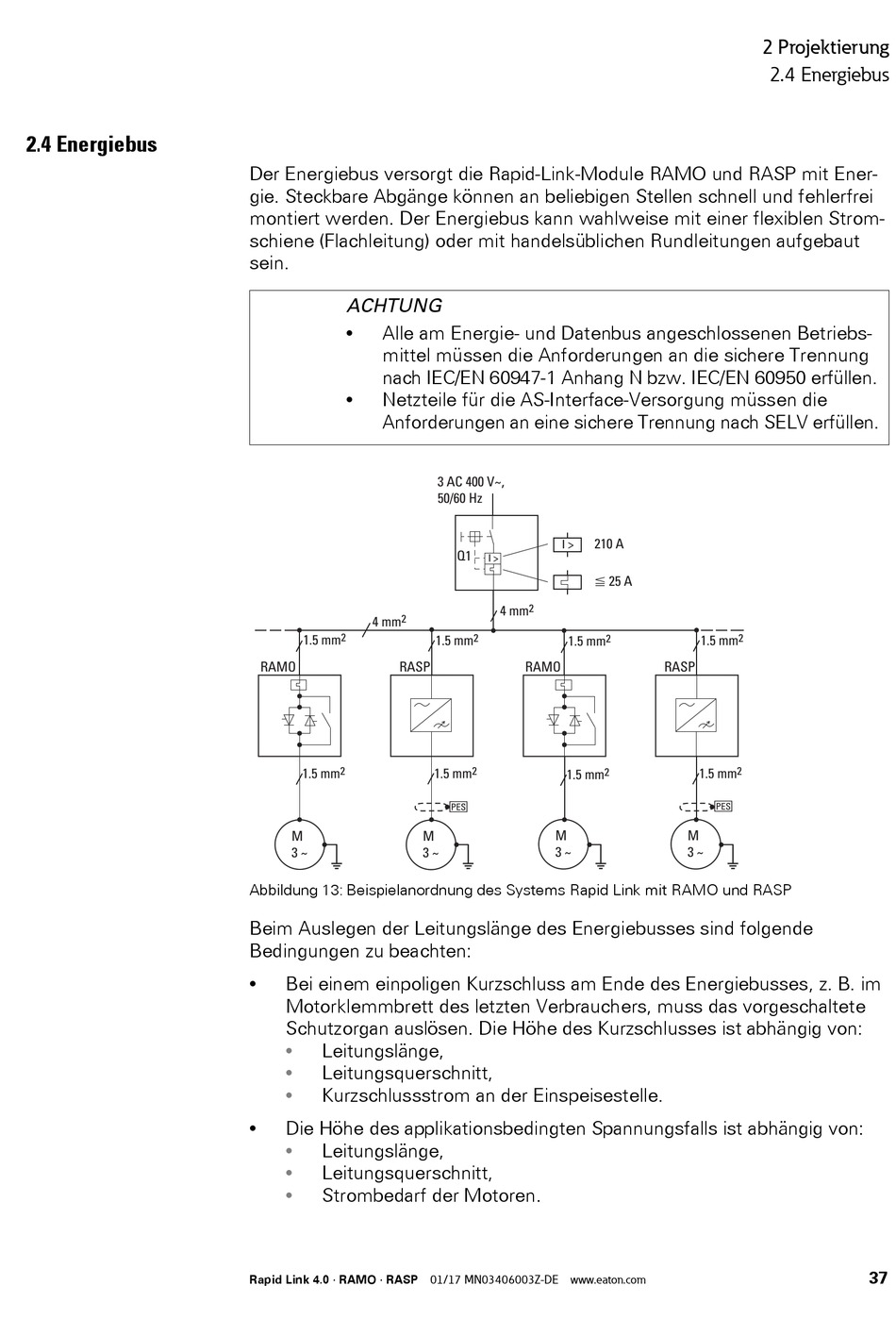

Abbildung 13: Beispielanordnung des Systems Rapid Link mit RAMO und RASP
Beim Auslegen der Leitungslänge des Energiebusses sind folgende
Bedingungen zu beachten:
•
Bei einem einpoligen Kurzschluss am Ende des Energiebusses, z. B. im
Motorklemmbrett des letzten Verbrauchers, muss das vorgeschaltete
Schutzorgan auslösen. Die Höhe des Kurzschlusses ist abhängig von:
•
Leitungslänge,
•
Leitungsquerschnitt,
•
Kurzschlussstrom an der Einspeisestelle.
•
Die Höhe des applikationsbedingten Spannungsfalls ist abhängig von:
•
Leitungslänge,
•
Leitungsquerschnitt,
•
Strombedarf der Motoren.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
3 AC 400 V∼,
50/60 Hz
I >
Q1
I >
2
4 mm
2
1.5 mm
1.5 mm
RAMO
2
1.5 mm
1.5 mm
M
M
3 ∼
3 ∼
2 Projektierung
210 A
F 25 A
2
2
1.5 mm
RASP
2
2
1.5 mm
M
3 ∼
2.4 Energiebus
