2.10 Motor und Applikation
2.10.1 Motorauswahl
2.10.2 Motor und Schaltungsart
Allgemeine Empfehlungen zur Motorauswahl:
•
Grundsätzlich können am Ausgang der Rapid-Link-Module RAMO und
RASP dreiphasig gespeiste Wechselstrommotoren mit Kurzschluss-
läufer und Oberflächenkühlung; auch Drehstrom-Asynchronmotor oder
Normmotor genannt, angeschlossen werden. Andere Ausprägungen
wie Außenläufermotor, Schleifringläufermotor, Reluktanzmotor, Syn-
chron- oder Servomotor können auch betrieben werden, müssen aber
elektrisch und anschlusstechnisch der Charakteristik des Asynchron-
motors entsprechen und vom Hersteller der Motoren für die Applikation
zugelassen sein.
•
Beim frequenzgesteuerten RASP sollten nur Motoren mit mindestens
der Wärmeklasse F (155 °C maximale Dauertemperatur) angeschaltet
werden.
•
Vorzugsweise sollten 4-polige Motoren auswählt werden (synchrone
Drehzahl: 1500 min
•
Betriebsbedingungen für den S1-Betrieb gemäß IEC 60034-1.
•
Bei einem Parallelbetrieb mehrerer Motoren an einem RAMO und RASP
sollten die Motorleistungen nicht mehr als drei Leistungsklassen aus-
einander liegen.
•
Der Bemessungsstrom von Motor und RAMO bzw. RASP sollte iden-
tisch sein (Überdimensionierung des Motors vermeiden!).
Entsprechend den Bemessungsdaten auf dem Leistungsschild kann die
Statorwicklung des Motors in Stern- oder Dreieckschaltung geschaltet
werden.
230
/ 400
V
S1
0,75
kW
rpm
1430

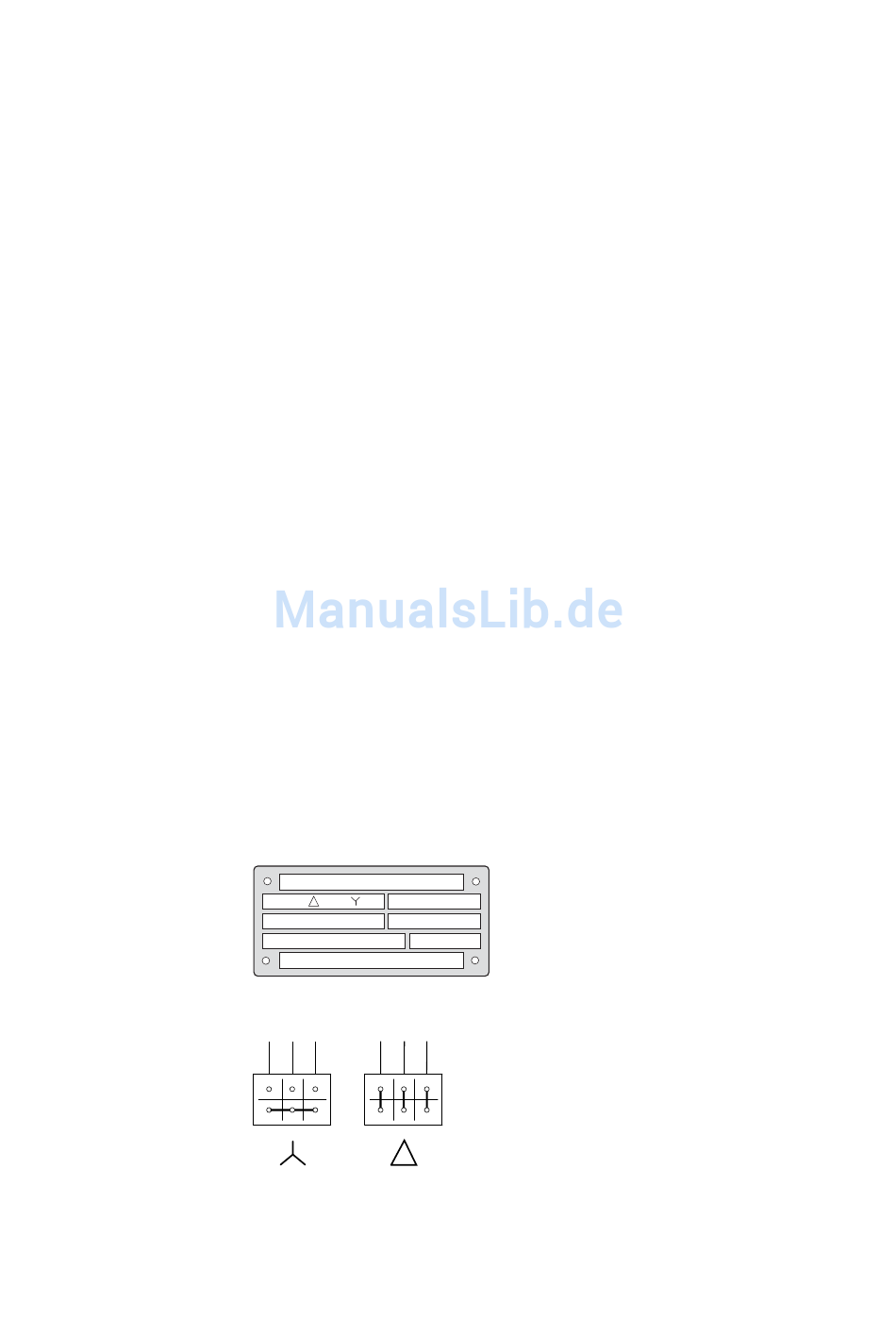

Abbildung 20: Beispiel für ein Motortypenschild
U1
V1 W1
U1
V1 W1
W2 U2
V2
W2 U2
Abbildung 21: Schaltungsarten:
Sternschaltung (links), Dreieckschaltung (rechts)
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
-1
bei 50 Hz bzw. 1800 min
3.5 / 2
A
φ
cos
0.79
50 Hz
V2
2 Projektierung
2.10 Motor und Applikation
-1
bei 60 Hz).
