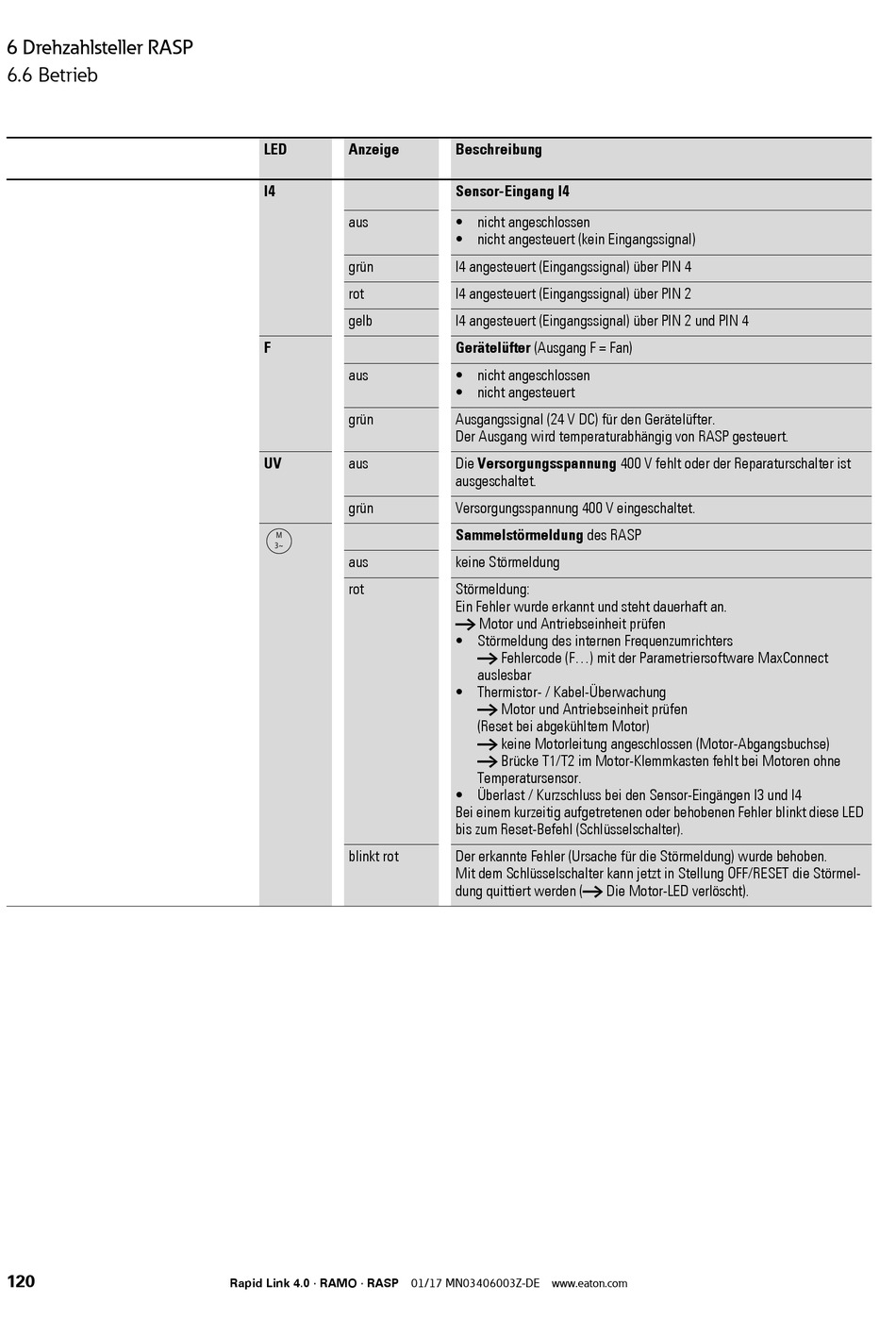

6 Drehzahlsteller RASP
6.6 Betrieb
120
LED
Anzeige
I4
aus
grün
rot
gelb
F
aus
grün
UV
aus
grün
M
3h
aus
rot
blinkt rot
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Beschreibung
Sensor-Eingang I4
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I4 angesteuert (Eingangssignal) über PIN 4
I4 angesteuert (Eingangssignal) über PIN 2
I4 angesteuert (Eingangssignal) über PIN 2 und PIN 4
Gerätelüfter (Ausgang F = Fan)
• nicht angeschlossen
• nicht angesteuert
Ausgangssignal (24 V DC) für den Gerätelüfter.
Der Ausgang wird temperaturabhängig von RASP gesteuert.
Die Versorgungsspannung 400 V fehlt oder der Reparaturschalter ist
ausgeschaltet.
Versorgungsspannung 400 V eingeschaltet.
Sammelstörmeldung des RASP
keine Störmeldung
Störmeldung:
Ein Fehler wurde erkannt und steht dauerhaft an.
→ Motor und Antriebseinheit prüfen
• Störmeldung des internen Frequenzumrichters
→ Fehlercode (F...) mit der Parametriersoftware MaxConnect
auslesbar
• Thermistor- / Kabel-Überwachung
→ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
→ keine Motorleitung angeschlossen (Motor-Abgangsbuchse)
→ Brücke T1/T2 im Motor-Klemmkasten fehlt bei Motoren ohne
Temperatursensor.
• Überlast / Kurzschluss bei den Sensor-Eingängen I3 und I4
Bei einem kurzeitig aufgetretenen oder behobenen Fehler blinkt diese LED
bis zum Reset-Befehl (Schlüsselschalter).
Der erkannte Fehler (Ursache für die Störmeldung) wurde behoben.
Mit dem Schlüsselschalter kann jetzt in Stellung OFF/RESET die Störmel-
dung quittiert werden (→ Die Motor-LED verlöscht).
