2 Projektierung
2.9 Gerätelüfter-Anschluss F
2.9 Gerätelüfter-Anschluss F
46
Nur bei RASP!
Gerätelüfter-Anschluss F.
Der Gerätelüfter-Anschluss F (Fan) ist nur bei RASP eingebaut; er ist in der
Ausprägung RASP-...SL-C... bereits werksseitig belegt.

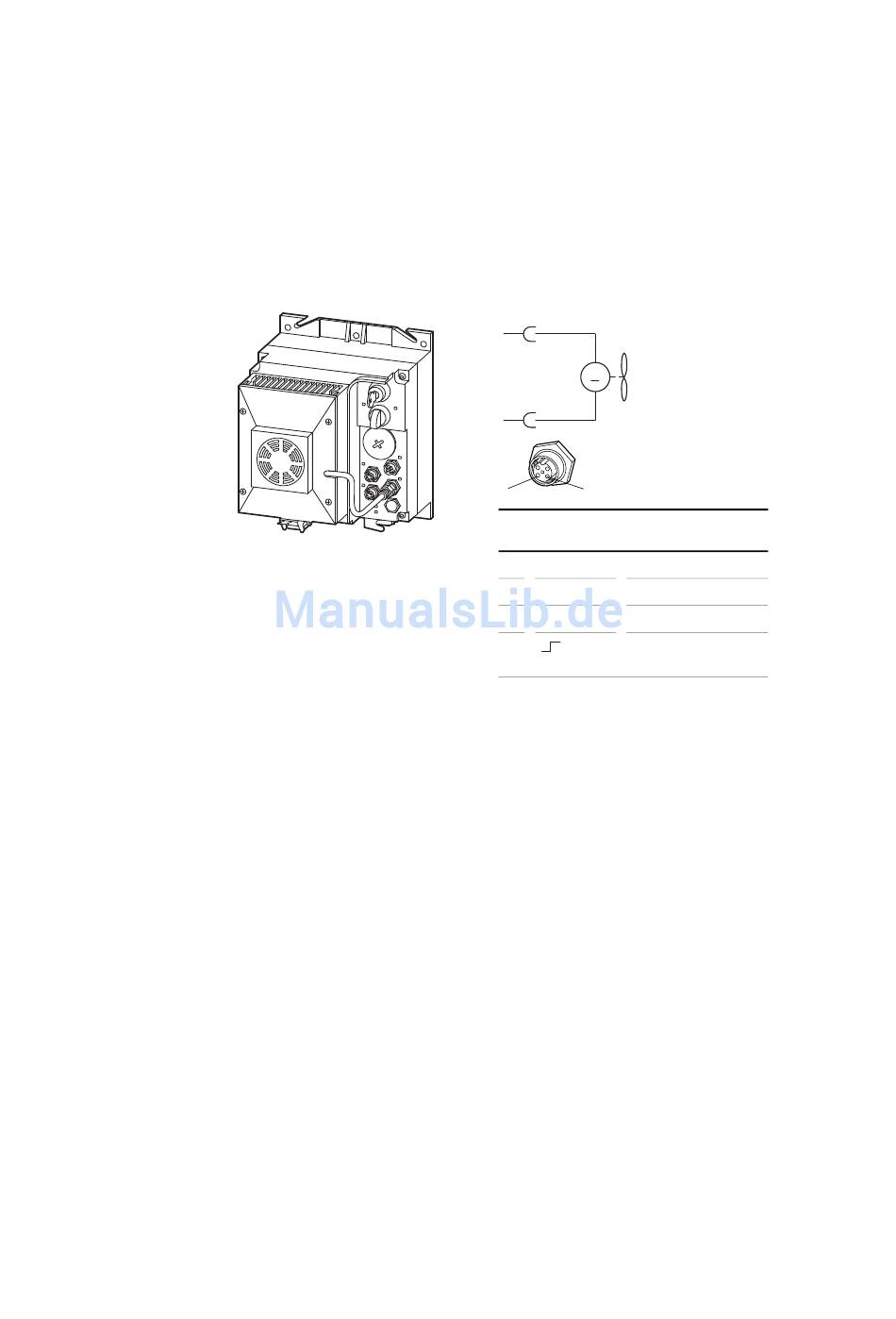

Abbildung 19: Anschluss des Gerätelüfters F
Die Ausgangsspannung am Gerätelüfter-Anschluss F beträgt 24 V DC und
wird automatisch von RASP gesteuert.
An den Gerätelüfter-Anschluss F dürfen nur die Gerätelüfter des
RASP angeschlossen werden!
Alle anderen Lasten an diesem Anschluss gelten als sachwidrig.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
F:4
M
F:3
4
3
F
1
nicht belegt
2
nicht belegt
3
0 V
Bezugspotenzial
4
+24 V
Ausgang für Lüfter,
temperaturgesteuert
