3.2.3 Befestigung

3.2.3.1 Befestigung mit Schrauben

Die Rapid-Link-Module RAMO und RASP werden mit Schrauben befestigt.
￫
Montieren Sie den RAMO und RASP ausschließlich auf einem
nichtbrennbaren Befestigungsuntergrund (z. B. auf einer Metall-
platte).
￫
Angaben zu den Abmessungen und Gewichten von RAMO und
RASP finden Sie in den Technischen Daten (siehe Seite
(￫ Abschnitt 7.1, „Abmessungen", Seite 181).
Das maximal zulässige Anzugsmoment für die Befestigungsschrauben
beträgt 1,3 Nm (11.5 lb-in).
￫

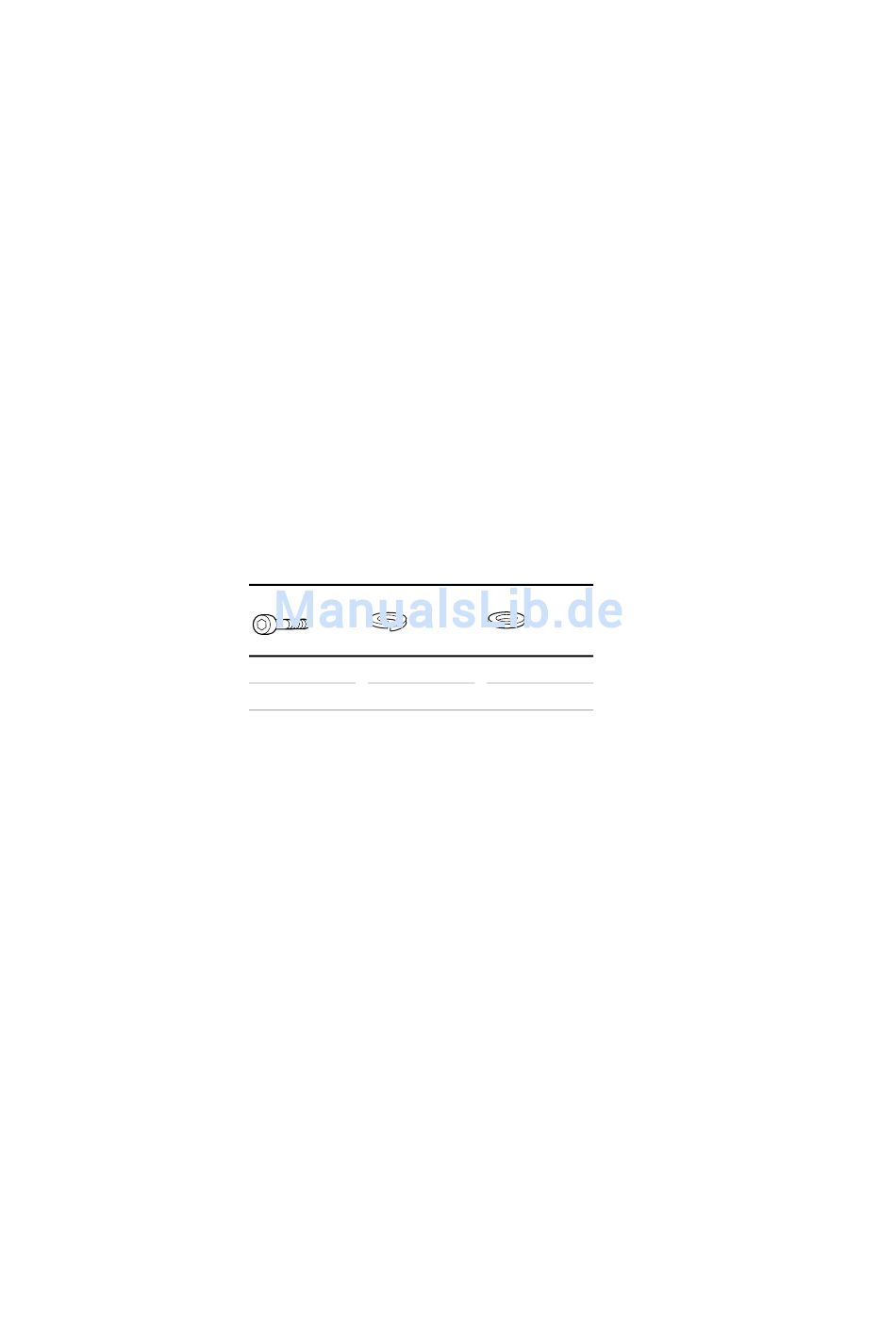

Unterlegscheibe und Federring gewährleisten einen sicheren
Halt bei der Befestigung.
2x/4x 2x/4x
M6 DIN 127, M6
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
2x/4x
DIN 125, M6
