4 Betrieb

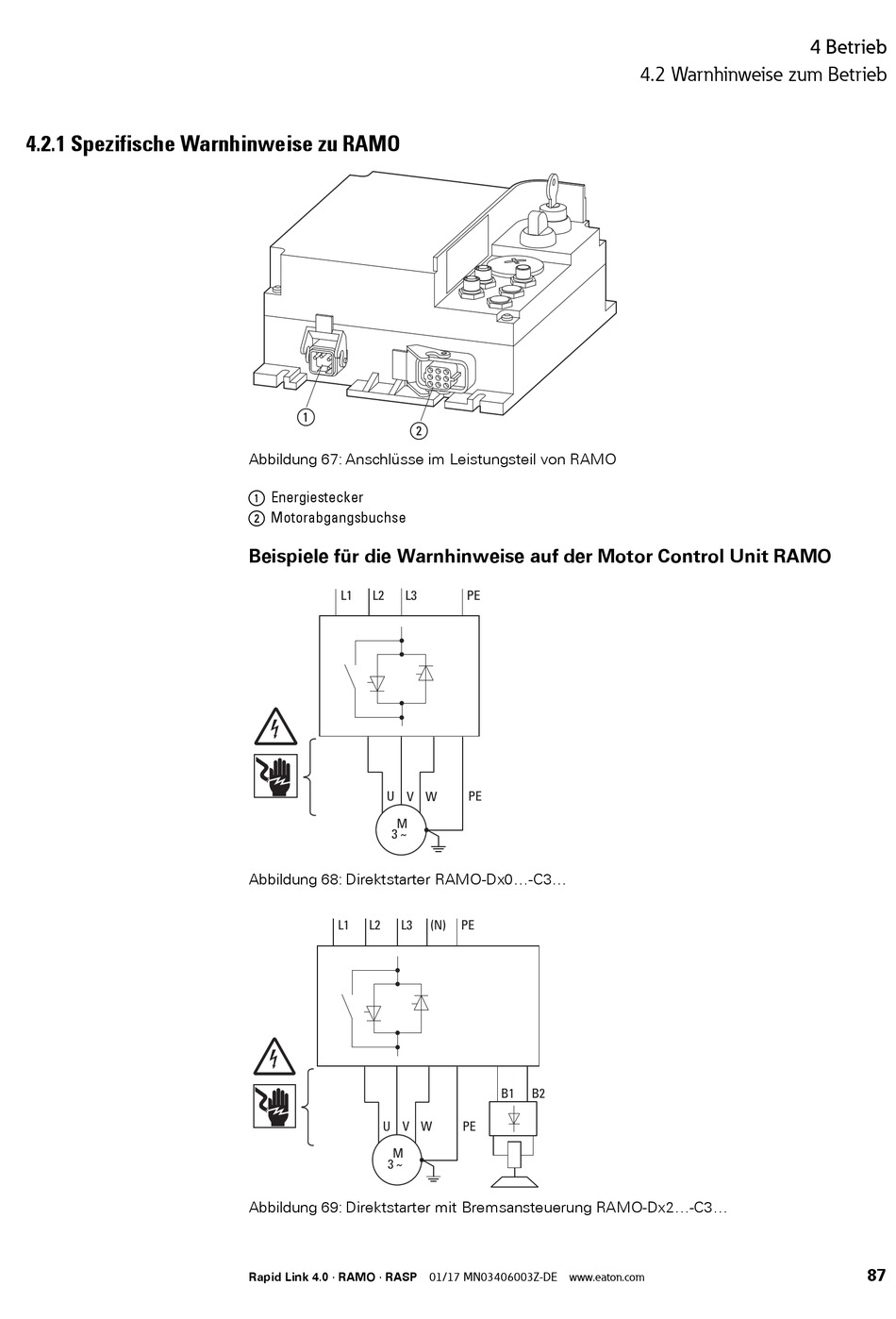

4.2 Warnhinweise zum Betrieb

4.2.1 Spezifische Warnhinweise zu RAMO

①
②
Abbildung 67: Anschlüsse im Leistungsteil von RAMO
a Energiestecker
b Motorabgangsbuchse
Beispiele für die Warnhinweise auf der Motor Control Unit RAMO
L1 L2 L3 PE
U V W PE
M
3 ~
Abbildung 68: Direktstarter RAMO-Dx0...-C3...
L1 L2 L3 (N) PE
B1 B2
U V W PE
M
3 ~
Abbildung 69: Direktstarter mit Bremsansteuerung RAMO-Dx2...-C3...
87
