2.7 Sensor-Eingänge I3 und I4
1
4
I3 und I4 (bei RAMO)
1
2
3
4

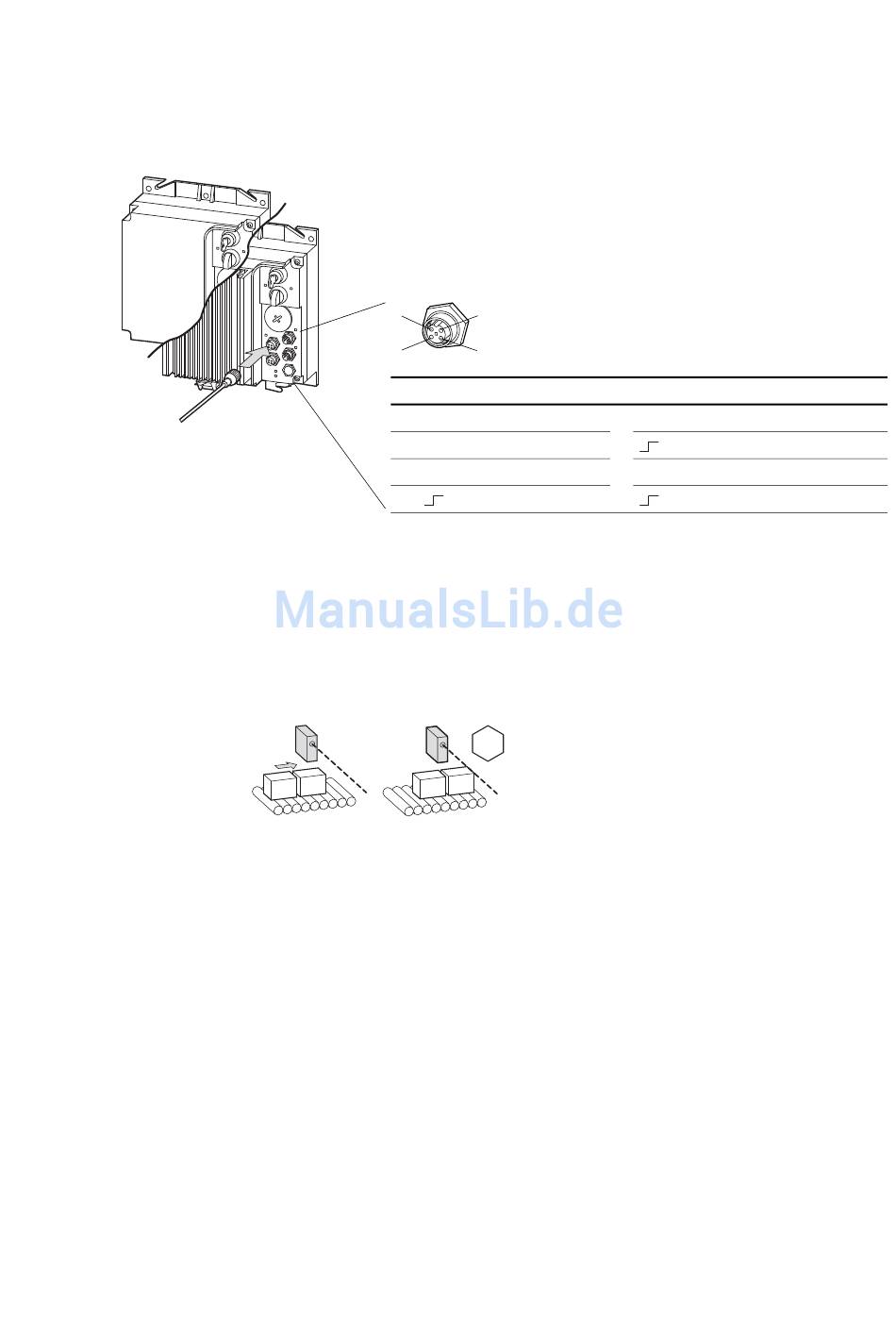

Abbildung 17: Anschlussbuchsen der Sensor-Eingänge I3 und I4
Die Rapid-Link-Module RAMO und RASP haben zwei M12-Buchsen (I3 und
I4) für den direkten Anschluss von Sensoren. Beispielsweise von:
•
optischen (Lichtschranken),
•
induktiven (Nährungsschaltern),
•
mechanischen (Endschaltern).
Die Länge der Sensor-Anschlussleitungen für die Eingänge I3 und I4 ist auf
maximal 5 m begrenzt. Die Sensoren werden mit 24 V DC aus dem Rapid-
Link-Modulen RAMO und RASP versorgt (AS-Interface Versorgungsspan-
nung). Der Summenstrom der Sensoren ist auf 160 mA begrenzt.
Die Sensorenversorgung ist kurzschlussfest. Bei Überlast oder Kurzschluss
wird eine Sammelfehlermeldung generiert und mit der rot leuchtenden LED
„Motor" angezeigt. Sobald der Fehler behoben ist, kann mit dem RESET-
Befehl die Fehlermeldung zurückgesetzt werden. Zusätzlich wird während
eines Kurzschlusses das Bit S1 gesetzt (Peripheriefehler). Es wird nach dem
Beheben des Kurzschlusses automatisch gelöscht.
￫
Bei RASP dürfen keine kapazitiven Sensoren angeschlossen wer-
den, da die hochfrequente Ausgangsspannung des RASP zum
Motor zu einer fehlerhaften Schaltung des Sensors führen kann.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
2
3
L+
+24 (Ausgang)
–
nicht belegt
L–
O V (Bezugspotenzial)
+24 (Eingang von Sensor)
STOP
2 Projektierung
2.7 Sensor-Eingänge I3 und I4
I3 und I4 (bei RASP und RA-XM12-Y)
L+
+24 (Ausgang)
+24 (Eingang, von Sensor B)
L–
O V (Bezugspotenzial)
+24 (Eingang von Sensor A)
43
