3 Installation
3.2 Montageanleitung
64
￫
Die Schrauben mit dem erforderlichen Werkzeug (TORX 30 IP)
und mit einem Drehmoment von 5 Nm festdrehen.
4

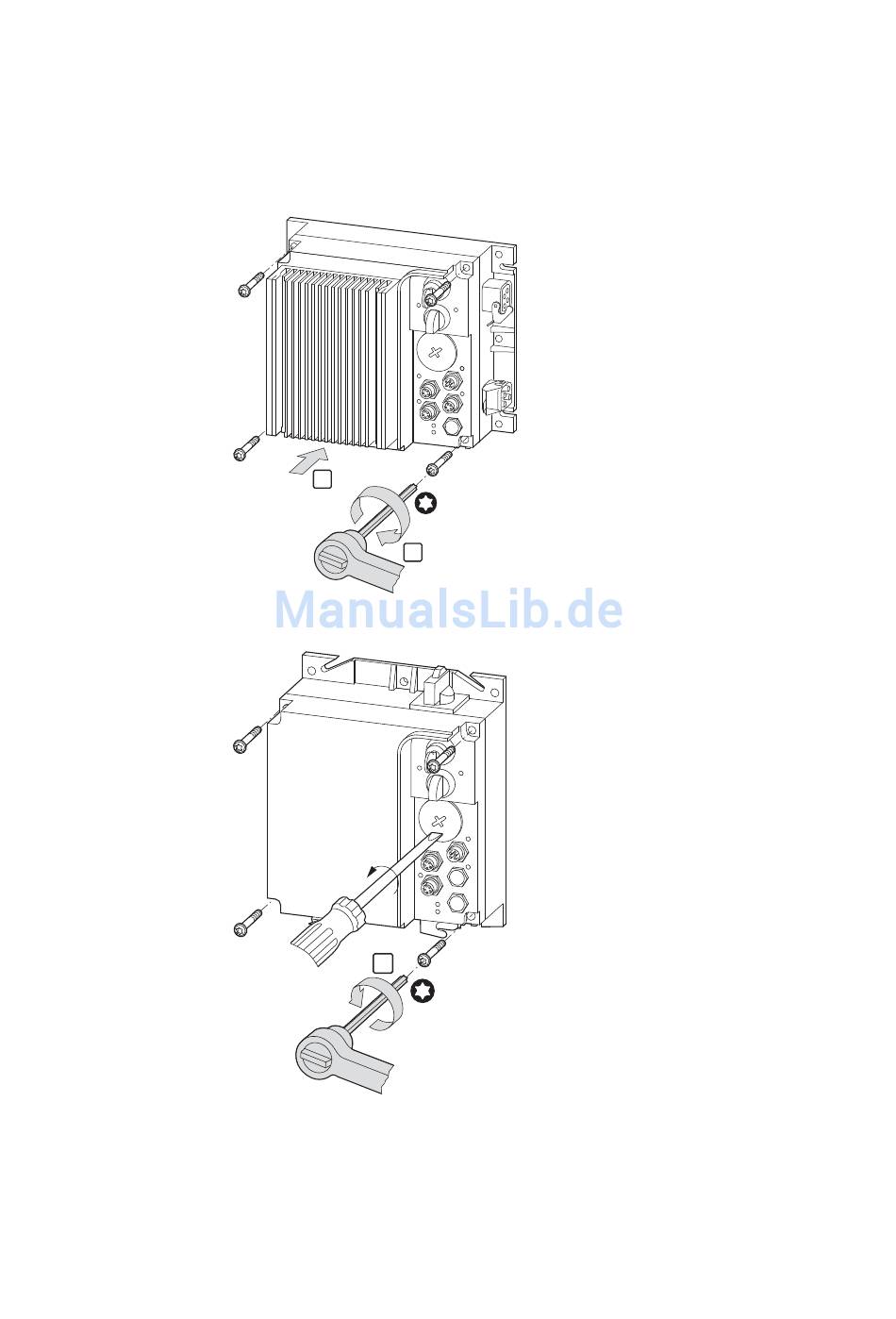

Abbildung 37: Montage des Gehäusedeckels
M40 x 1.5
0.8 Nm
(7.08 lb-in)
1
Abbildung 38: Befestigung des M40-Schraubdeckels
￫
Den M40-Schraubdeckel mit dem erforderlichen Werkzeug und
mit einem Drehmoment von 0,8 Nm festdrehen.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
TORX 30 IP
5 Nm
(44.25 lb-in)
5
TORX 30 IP
