Eaton Rapid Link 4.0 Handbuch Seite 166

6 Drehzahlsteller RASP
6.8 Parameter
U
[%]
P11.3
P11.6
P6.3 P11.2
linear
P11.1 = 0

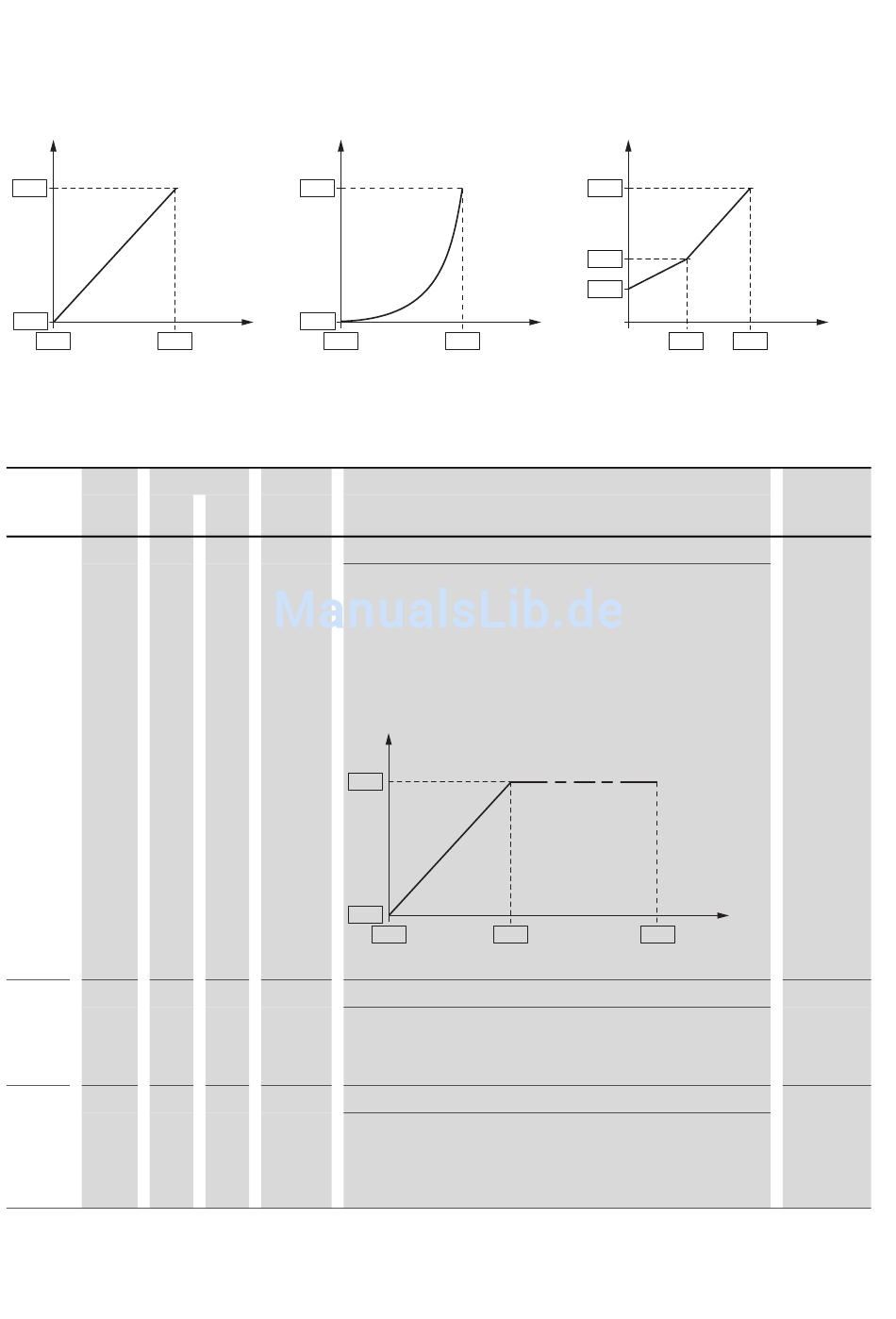

Abbildung 110: U/f-Kennlinie (P11.1)
PNU ID Zugriffsrecht
RUN
P11.2 602 –
P11.3 603 –
P11.4 604 –
162
U
[%]
P11.3
P11.6
f [Hz]
P6.3
Wert Beschreibung
rw/ro
rw Eckfrequenz
30,00 - 320,00 Hz
Bei der Eckfrequenz erreicht die Ausgangsspannung ihren maximalen Nenn-
wert P11.3. Zum Beispiel: 400 V bei 50 Hz.
Wird die maximale Ausgangsfrequenz (P6.4) auf höhere Werte eingestellt,
bleibt die Ausgangsspannung ab der hier eingestellten Eckfrequenz
konstant.
Ab dieser Eckfrequenz ist das Spannungs/Frequenz-Verhältnis nicht mehr
konstant. Der Magnetisierungsfluss des angeschlossenen Motors wird mit
zunehmender Frequenz reduziert (Feldschwächebereich).
U
[%]
P11.3
P11.6
P6.3
Beispiel: lineare U/f-Kennlinie mit Eckfrequenz und Feldschwächebereich
rw Ausgangsspannung
10,00 - 200,00 % der Netzspannung
In der Standardanwendung ist der hier eingestellte Wert gleich 100 % der
speisenden Netzspannung und entsprechend der unter P7.5 eingestellten
Motornennspannung (￫ Leistungsschild des Motors).
rw U/f-Kennlinie, mittlerer Frequenzwert
0,00 - P11.2 [Hz]
Festlegung eines Frequenzwertes zum unter P11.5 eingestellten Spannungs-
wert
Definiertes Verhältnis (Knickpunkt) der parametrierten U/f-Kennlinie
(P11.1 = 2, siehe Kennlinie P11.1 = 2)
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
f [Hz]
P11.2
quadratisch
P11.1 = 1
P11.2
U
[%]
P11.3
P11.5
P11.6
P11.4 P11.2
parametrierbar
P11.1 = 2
f [Hz]
P6.4
f [Hz]
WE
(P1.1 = 1)
50,00
60,00
100,00
50,00
60,00
