1.6 Auswahlkriterien

1.6 Auswahlkriterien
20
Die Auswahl des RAMO bzw. RASP ③ erfolgt gemäß der Versorgungs-
spannung U des speisenden Netzes ① und dem Bemessungsstrom des
LN
zugeordneten Motors ②. Dabei muss die Schaltungsart (Δ / ) des Motors
zur Versorgungsspannung ① gewählt werden. Der Ausgangsbemessungs-
strom I von RASP muss größer oder gleich dem Motorbemessungsstrom
e
sein. Bei RAMO muss die Stromüberwachung auf den Motorbemessungs-
strom eingestellt werden.
U, I, f
③

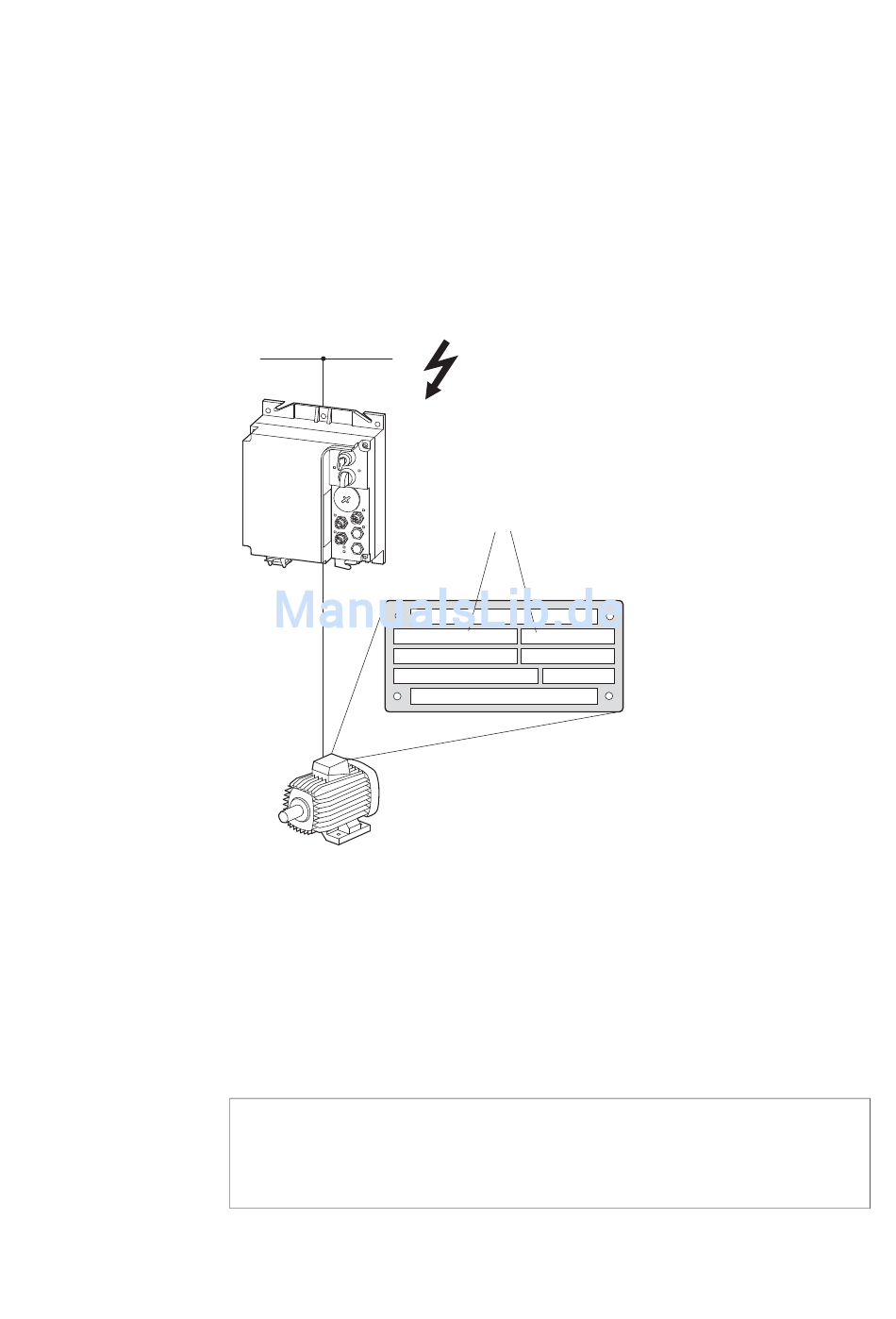

Abbildung 5: Auswahlkriterien
Bei der Auswahl des Antriebs müssen folgende Kriterien bekannt sein:
• Art des Motors (Drehstrom-Asynchronmotor),
• Netzspannung = Bemessungsspannung des Motors (z. B. 3~ 400 V),
• Motorbemessungsstrom (Richtwert, abhängig von der Schaltungsart
und der Anschlussspannung),
• Lastmoment,
• Anlaufmoment,
• Umgebungstemperatur (Bemessungswert +40 °C).
ACHTUNG
Das Ziehen bzw. Stecken der Leistungsanschlüsse (Netz,
Motor) während des Betriebs von RAMO und RASP ist nicht
zulässig.
