6.6 Betrieb
6.6.1 LED-Anzeigen
OFF/RESET
0
OFF
REV
FWD
I3
I4
UV
M
3 ~

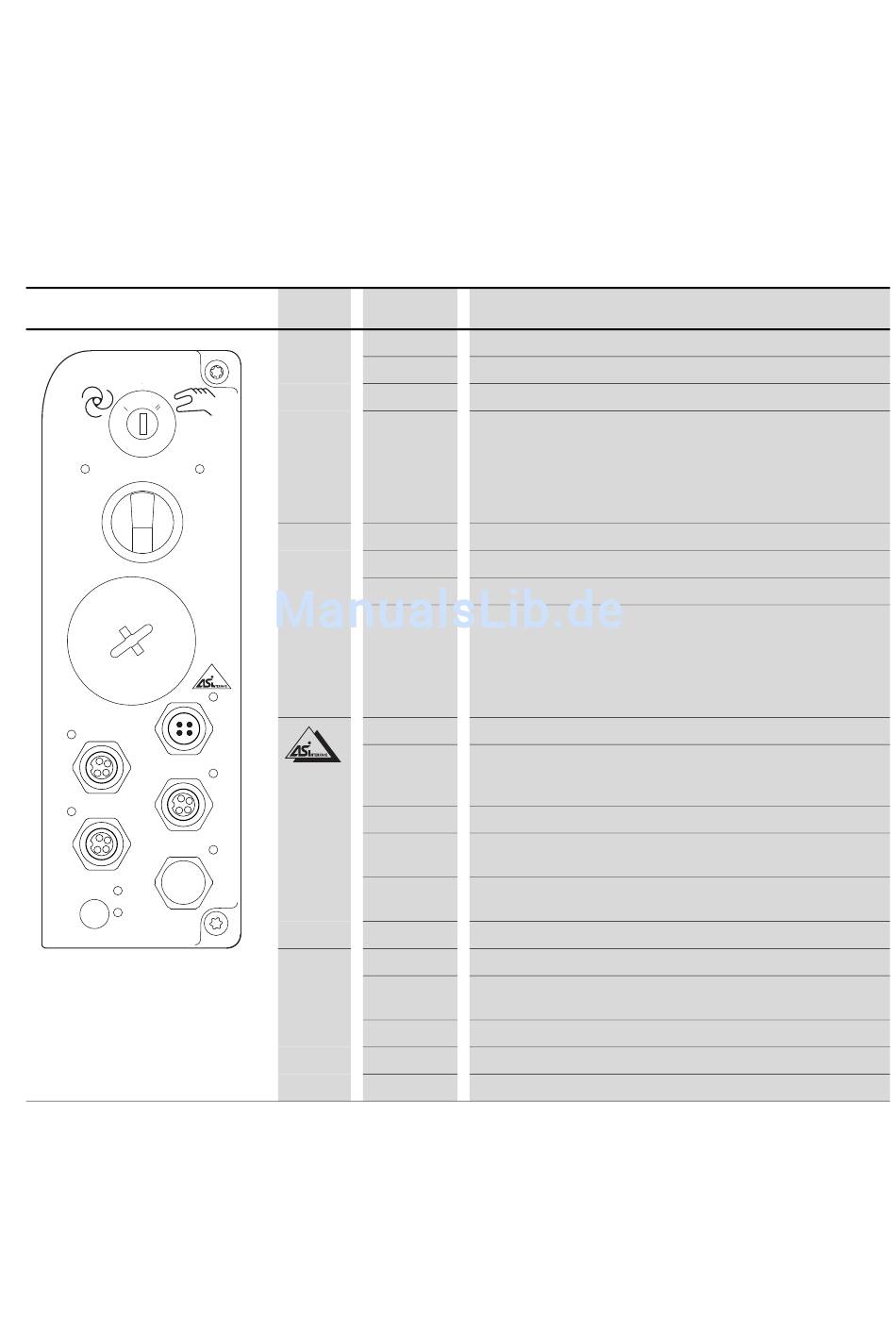

Die LED-Anzeigen der Motor Control Unit RASP zeigen die Betriebszustände
an und ermöglichen eine schnelle Diagnose.
LED
Anzeige
FWD
aus
grün
blinkt grün
REV
aus
grün
blinkt grün
aus
F
grün
rot
blinkt rot/gelb
blinkt rot/grün
I3
aus
grün
rot
gelb
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Beschreibung
Rechtsdrehfeld der Motorspannung (U-V-W)
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
(I3, I4).
• aber gesperrt, weil beim Einschalten der Versorgungsspannung
(400 V oder AS-i) der Schlüsselschalter in der Stellung HAND stand.
→ Reset-Befehl erforderlich.
Linksdrehfeld der Motorspannung (W-V-U)
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
(I3, I4).
• aber gesperrt, da beim Einschalten der Versorgungsspannung
(400 V oder AS-i) der Schlüsselschalter in der Stellung HAND stand.
→ Reset-Befehl erforderlich
AS-Interface
keine Versorgungsspannung in der AS-i-Elektronik:
→ AS-i-Anschlussleitungen prüfen
→ AS-i-Netzteil (Kopfsteuerung) prüfen
Kommunikation aktiv, normaler Betrieb
keine Kommunikation:
• RASP nicht oder mit der falschen Adresse (ID) eingetragen
AS-i-Adresse = 0:
→ AS-i-Adresse einstellen
→ Peripheriefehler (→ Abschnitt 4.3.2, „LED-Anzeigen", Seite 94
Sensor-Eingang I3
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I3 angesteuert (Eingangssignal) über PIN 4
I3 angesteuert (Eingangssignal) über PIN 2
I3 angesteuert (Eingangssignal) über PIN 2 und PN 4
6 Drehzahlsteller RASP
6.6 Betrieb
119
