2.6.1 Datenleitung
2.6.2 Datenübertragung
2.6.2.1 Standard AS-i-Slaves
2.6.2.2 AS-i-Slaves mit erweitertem Adressierbereich
AS-Interface verwendet eine geometrisch codierte und ungeschirmte Flach-
bandleitung mit einem Querschnitt von 2 x 1,5 mm
und die Energie zwischen der Steuerung und der Peripherie und übernimmt
in einem gewissen Rahmen die Stromversorgung der angeschlossenen
Geräte. Die Installation entspricht den üblichen Anforderungen. Der Aufbau
ist beliebig, die Projektierung dadurch unkompliziert.
Mit dem Zusammenschrauben dringen zwei Metalldorne durch die Umman-
telung der Flachbandleitung in die beiden Adern ein und stellen somit den
Kontakt zur AS-Interface-Leitung her. Das Ablängen, Abisolieren sowie Auf-
bringen von Aderendhülsen, Unterklemmen und Anschrauben entfällt.
6.5
①
①
+
–
②
10

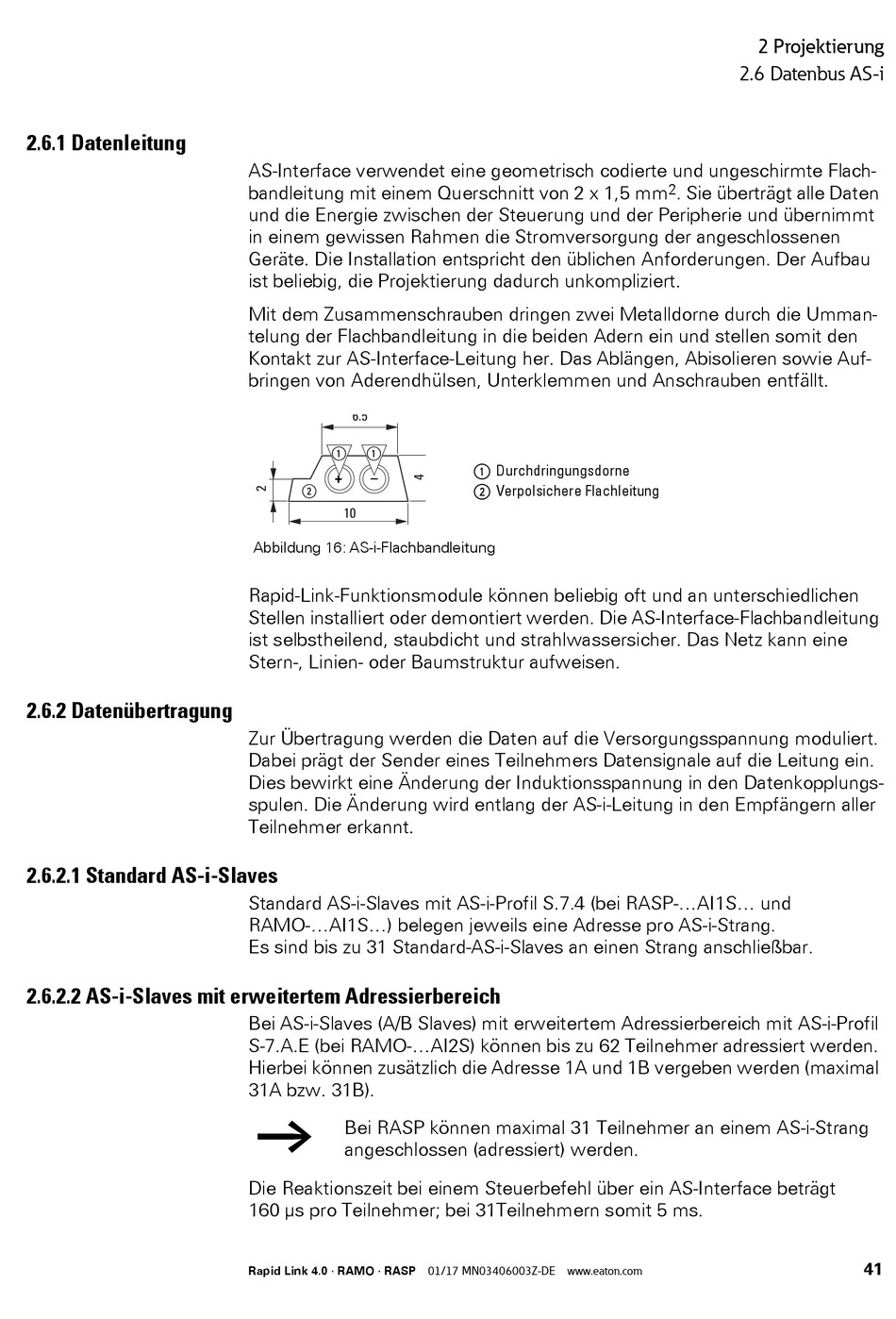

Abbildung 16: AS-i-Flachbandleitung
Rapid-Link-Funktionsmodule können beliebig oft und an unterschiedlichen
Stellen installiert oder demontiert werden. Die AS-Interface-Flachbandleitung
ist selbstheilend, staubdicht und strahlwassersicher. Das Netz kann eine
Stern-, Linien- oder Baumstruktur aufweisen.
Zur Übertragung werden die Daten auf die Versorgungsspannung moduliert.
Dabei prägt der Sender eines Teilnehmers Datensignale auf die Leitung ein.
Dies bewirkt eine Änderung der Induktionsspannung in den Datenkopplungs-
spulen. Die Änderung wird entlang der AS-i-Leitung in den Empfängern aller
Teilnehmer erkannt.
Standard AS-i-Slaves mit AS-i-Profil S.7.4 (bei RASP-...AI1S... und
RAMO-...AI1S...) belegen jeweils eine Adresse pro AS-i-Strang.
Es sind bis zu 31 Standard-AS-i-Slaves an einen Strang anschließbar.
Bei AS-i-Slaves (A/B Slaves) mit erweitertem Adressierbereich mit AS-i-Profil
S-7.A.E (bei RAMO-...AI2S) können bis zu 62 Teilnehmer adressiert werden.
Hierbei können zusätzlich die Adresse 1A und 1B vergeben werden (maximal
31A bzw. 31B).
￫
Bei RASP können maximal 31 Teilnehmer an einem AS-i-Strang
angeschlossen (adressiert) werden.
Die Reaktionszeit bei einem Steuerbefehl über ein AS-Interface beträgt
160 μs pro Teilnehmer; bei 31Teilnehmern somit 5 ms.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
a Durchdringungsdorne
b Verpolsichere Flachleitung
2 Projektierung
2.6 Datenbus AS-i
2
. Sie überträgt alle Daten
41
