1 System Rapid Link 4.0
1.1 Systemübersicht
1.1 Systemübersicht
Funktionsmodule:
a Motorstarter RAMO (Motor Control Unit)
→ 3-phasiger, elektronischer Direkt- oder Wendestarter
b Drehzahlsteller RASP (Speed Control Unit)
→ 3-phasiger, frequenzgesteuerter Motorstarter
Energiebus:
c Energieeinspeisung (3 AC N/PE 400/480 V, 50/60 Hz)
d Energieeinspeisung für Flachleitung
e Flachleitung für 400/480 V AC
f Endstück für Flachleitung
g Flachleitungsabgang
h Energieadapterleitung zum Flachleitungsabgang
i Rundleitung für 400/480 V AC
10
③
3 AC,N,PE
50/60Hz
⑳
⑭
⑥
④
⑨
⑨
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
①
⑱
M
⑮
3
⑯
⑧
⑦
⑩
⑪
⑬
⑫

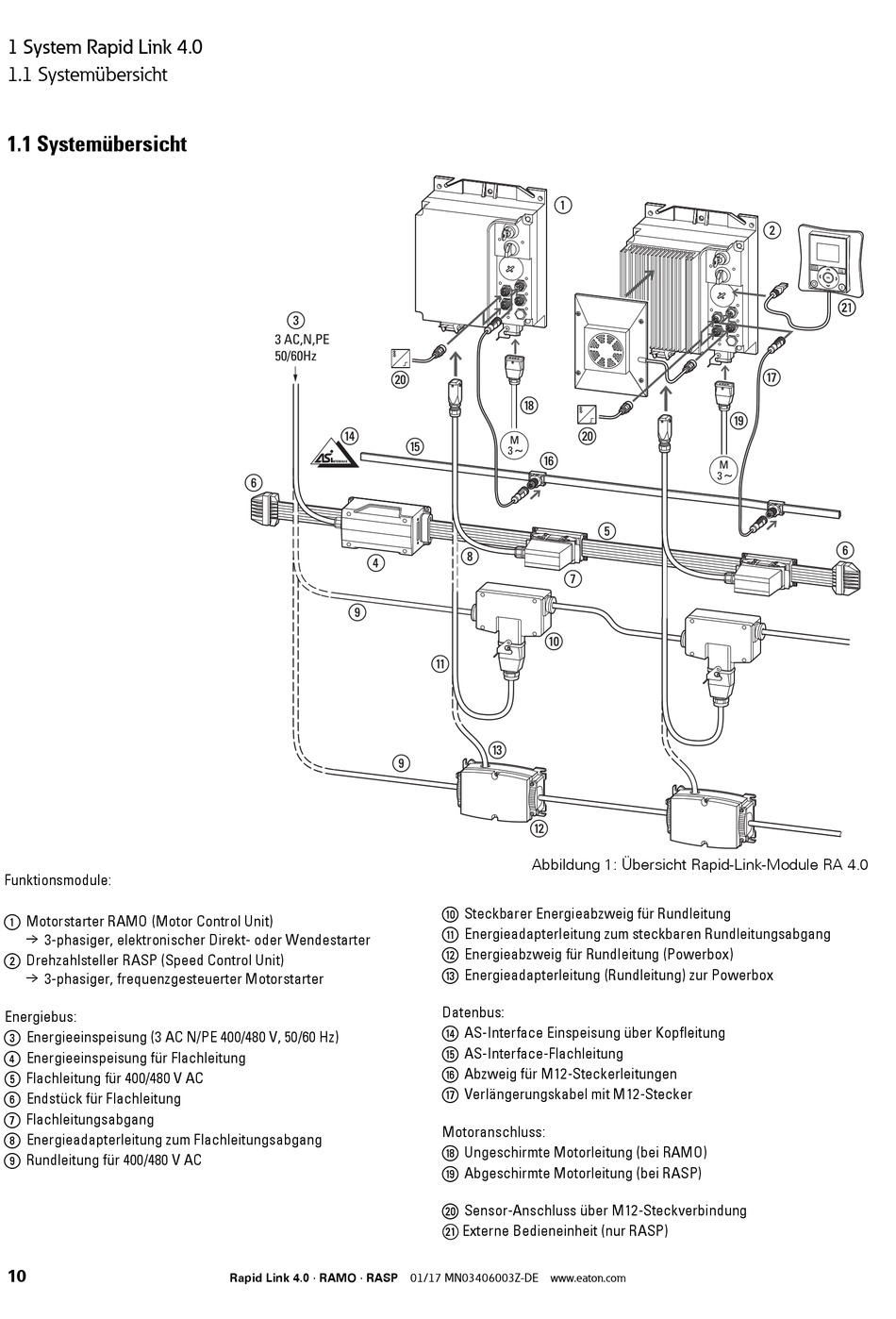

Abbildung 1: Übersicht Rapid-Link-Module RA 4.0
j Steckbarer Energieabzweig für Rundleitung
k Energieadapterleitung zum steckbaren Rundleitungsabgang
l Energieabzweig für Rundleitung (Powerbox)
m Energieadapterleitung (Rundleitung) zur Powerbox
Datenbus:
n AS-Interface Einspeisung über Kopfleitung
o AS-Interface-Flachleitung
p Abzweig für M12-Steckerleitungen
q Verlängerungskabel mit M12-Stecker
Motoranschluss:
r Ungeschirmte Motorleitung (bei RAMO)
s Abgeschirmte Motorleitung (bei RASP)
t Sensor-Anschluss über M12-Steckverbindung
 Externe Bedieneinheit (nur RASP)
⑲
⑳
M
3
⑤
②
⑰
⑥
