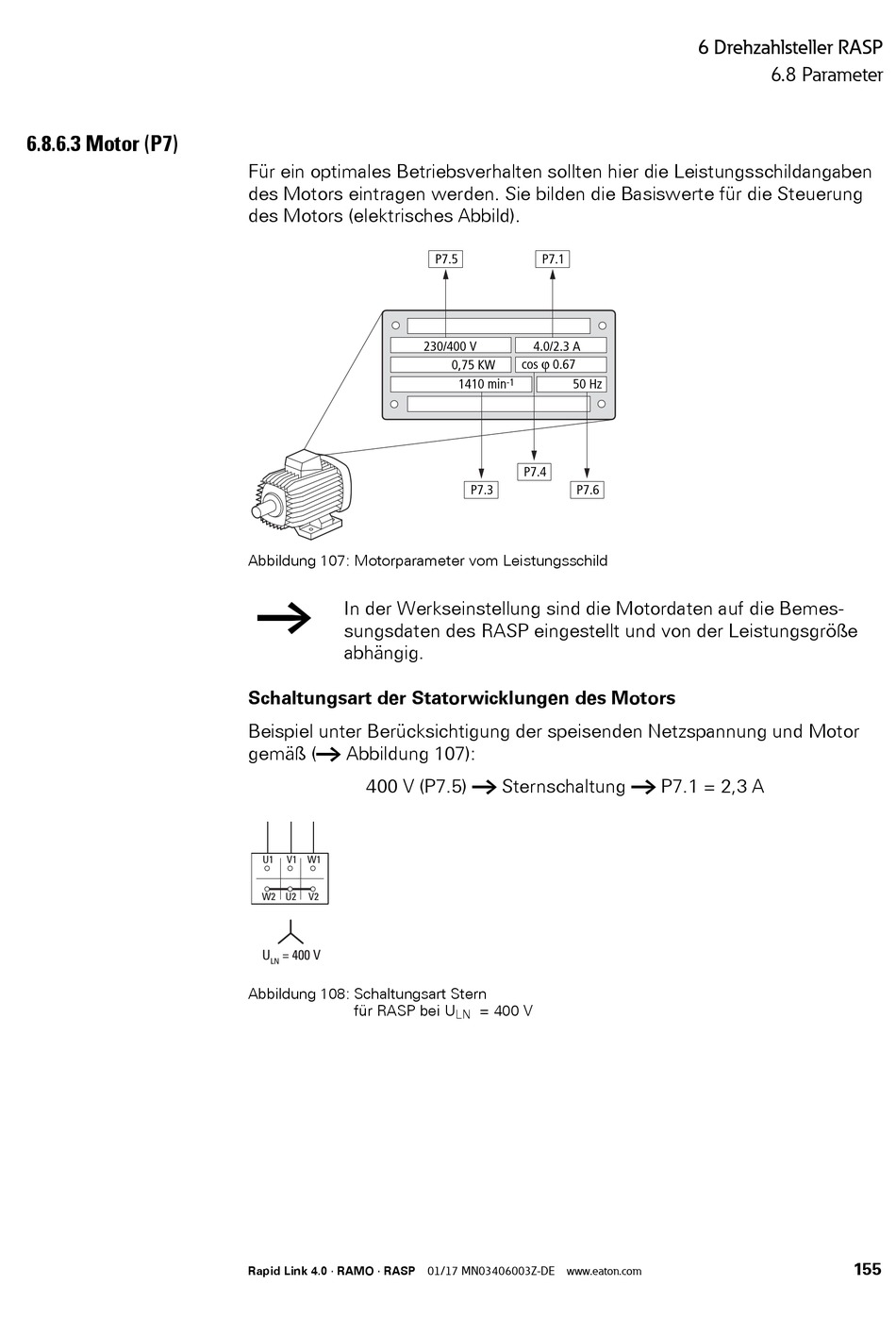

6.8.6.3 Motor (P7)
Für ein optimales Betriebsverhalten sollten hier die Leistungsschildangaben
des Motors eintragen werden. Sie bilden die Basiswerte für die Steuerung
des Motors (elektrisches Abbild).
Abbildung 107: Motorparameter vom Leistungsschild
￫
In der Werkseinstellung sind die Motordaten auf die Bemes-
sungsdaten des RASP eingestellt und von der Leistungsgröße
abhängig.

Schaltungsart der Statorwicklungen des Motors

Beispiel unter Berücksichtigung der speisenden Netzspannung und Motor
gemäß (￫ Abbildung 107):
400 V (P7.5) ￫ Sternschaltung ￫ P7.1 = 2,3 A
U1 V1 W1
W2 U2 V2
U = 400 V
LN
Abbildung 108: Schaltungsart Stern
für RASP bei U
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
P7.5 P7.1
230/400 V 4.0/2.3 A
cos v 0.67
0,75 KW
1410 min -1 50 Hz
P7.4
P7.3 P7.6
= 400 V
LN
