6 Drehzahlsteller RASP
6.8 Parameter
6.8.8.2 Fehlermeldungen
6.8.8.3 Fehlermeldung quittieren (Reset)
176
Fehler können Fehlfunktionen und technische Defekte verursachen. Zum
Schutz vor Schäden wird beim Erkennen eines Fehlers der Wechselrichter
(Ausgang des Frequenzumrichters) automatisch gesperrt. Der angeschlos-
sene Motor läuft dann frei aus.
Die Fehlermeldungen werden im Display der optionalen Bedieneinheit
RASP-KEY-S1 mit einer Pfeilspitze ▲ unter FAULT und dem Fehlercode F...
angezeigt. Der aktuelle (letzte) Fehler wird immer mit F1 gekennzeichnet und
blinkend angezeigt, der vorletzte mit F2 usw.
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD

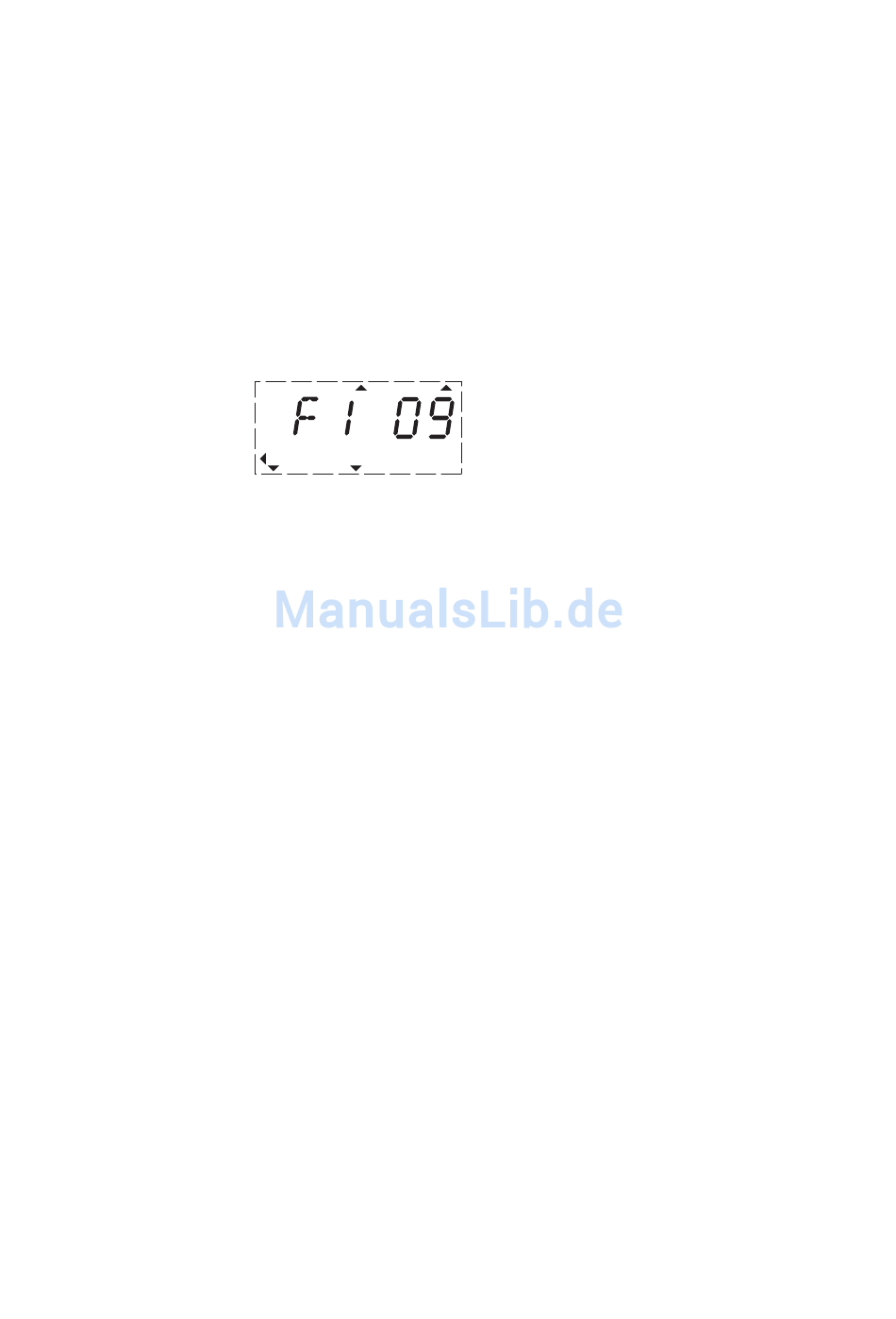

Abbildung 117: Beispiel für eine Fehlermeldung (Unterspannung)
Generell wird die Fehlermeldung durch Drehung des Schlüsselschalters in
Stellung OFF/RESET quittiert. Im Display der ausgeschalteten Bedieneinheit
RASP-KEY-S1 wechselt die Anzeige dabei automatisch von der blinkenden
Fehlermeldung zur kontinuierlichen Anzeige der Fehlermeldung. Die Pfeil-
spitze ▲ unterhalb von FAULT erlischt. Dieses Quittieren der Fehlermeldung
kann auch über die Taste BACK/RESET erfolgen, setzt aber nur die Fehler-
meldung im Frequenzumrichter-Modul zurück.
In Verbindung mit der Bedieneinheit RASP-KEY-S1 wird automatisch alle
5 Sekunden ein Reset-Befehl ausgegeben. Wenn die LED am Motorsymbol
blinkt, kann die Störmeldung quittiert werden.
￫
Die Störmeldung (Fehlermeldung) im RASP kann nur durch den
Schlüsselschalter in Stellung OFF/RESET quittiert werden.
Die Anzeige der aktuellen Fehlermeldung (F1...) im RASP-KEY-S1 wird
gelöscht, wenn die Versorgungsspannung abschaltet oder nach Betätigung
von Taste BACK/RESET die OK-Taste gedrückt (Anzeige F...) und dann noch
einmal die Taste BACK/RESET gedrückt wird. Die Anzeige erlischt und die
Pfeilspitze ◀ blinkt an der Menüebene MON. Mit Bestätigung der OK-Taste
wird das Monitor-Menü aktiviert.
￫
Im Fehlerregister (Anzeige F...) ist der Rücksprung in die
Menüebene (Die Pfeilspitze ◀ FLT blinkt) nur aus der
Anzeige F... möglich.
