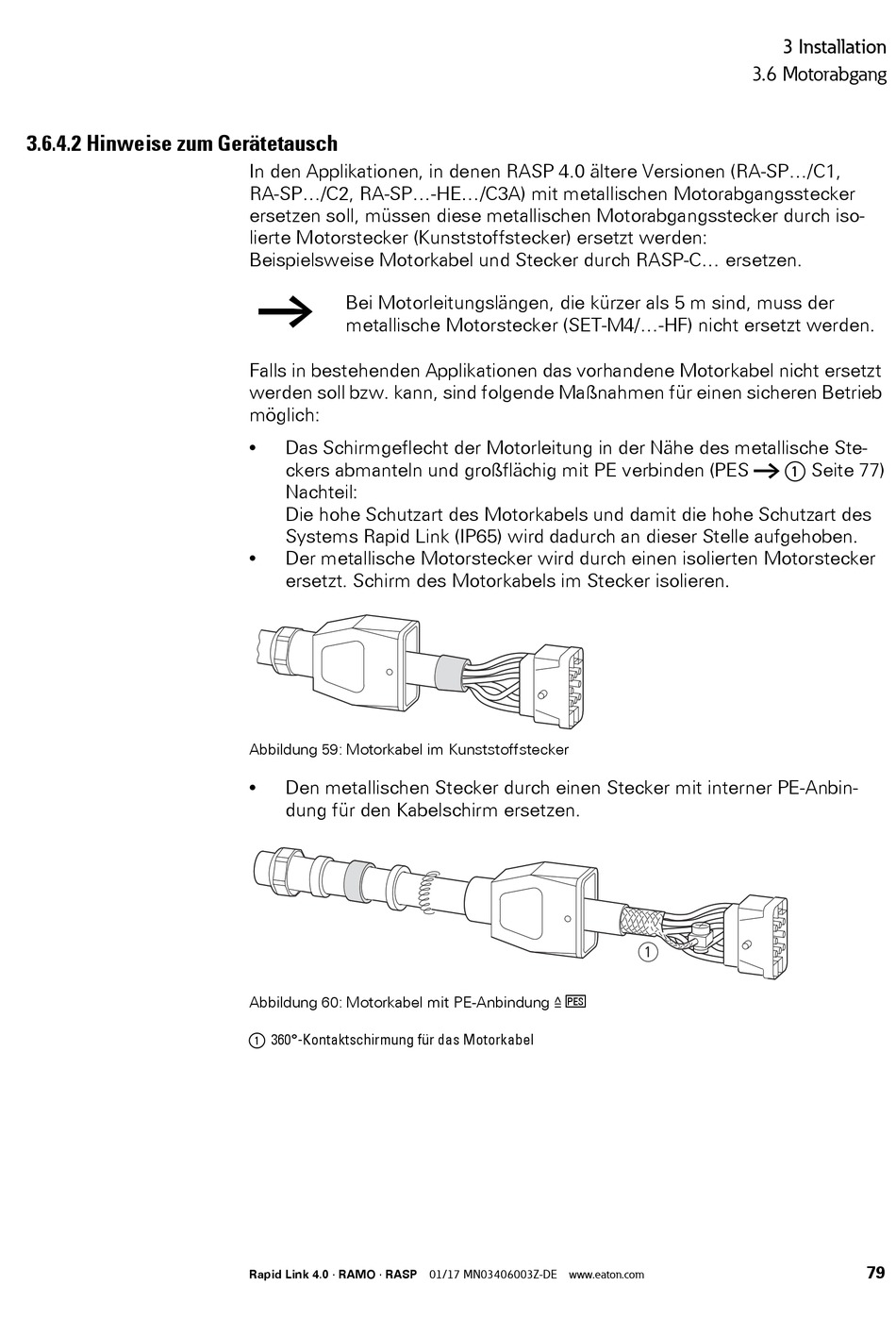

3.6.4.2 Hinweise zum Gerätetausch
In den Applikationen, in denen RASP 4.0 ältere Versionen (RA-SP.../C1,
RA-SP.../C2, RA-SP...-HE.../C3A) mit metallischen Motorabgangsstecker
ersetzen soll, müssen diese metallischen Motorabgangsstecker durch iso-
lierte Motorstecker (Kunststoffstecker) ersetzt werden:
Beispielsweise Motorkabel und Stecker durch RASP-C... ersetzen.
￫
Bei Motorleitungslängen, die kürzer als 5 m sind, muss der
metallische Motorstecker (SET-M4/...-HF) nicht ersetzt werden.
Falls in bestehenden Applikationen das vorhandene Motorkabel nicht ersetzt
werden soll bzw. kann, sind folgende Maßnahmen für einen sicheren Betrieb
möglich:
•
Das Schirmgeflecht der Motorleitung in der Nähe des metallische Ste-
ckers abmanteln und großflächig mit PE verbinden (PES ￫ ① Seite 77)
Nachteil:
Die hohe Schutzart des Motorkabels und damit die hohe Schutzart des
Systems Rapid Link (IP65) wird dadurch an dieser Stelle aufgehoben.
•
Der metallische Motorstecker wird durch einen isolierten Motorstecker
ersetzt. Schirm des Motorkabels im Stecker isolieren.
Abbildung 59: Motorkabel im Kunststoffstecker
•
Den metallischen Stecker durch einen Stecker mit interner PE-Anbin-
dung für den Kabelschirm ersetzen.
Abbildung 60: Motorkabel mit PE-Anbindung ≙
a 360°-Kontaktschirmung für das Motorkabel
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
3 Installation
3.6 Motorabgang
a
79
