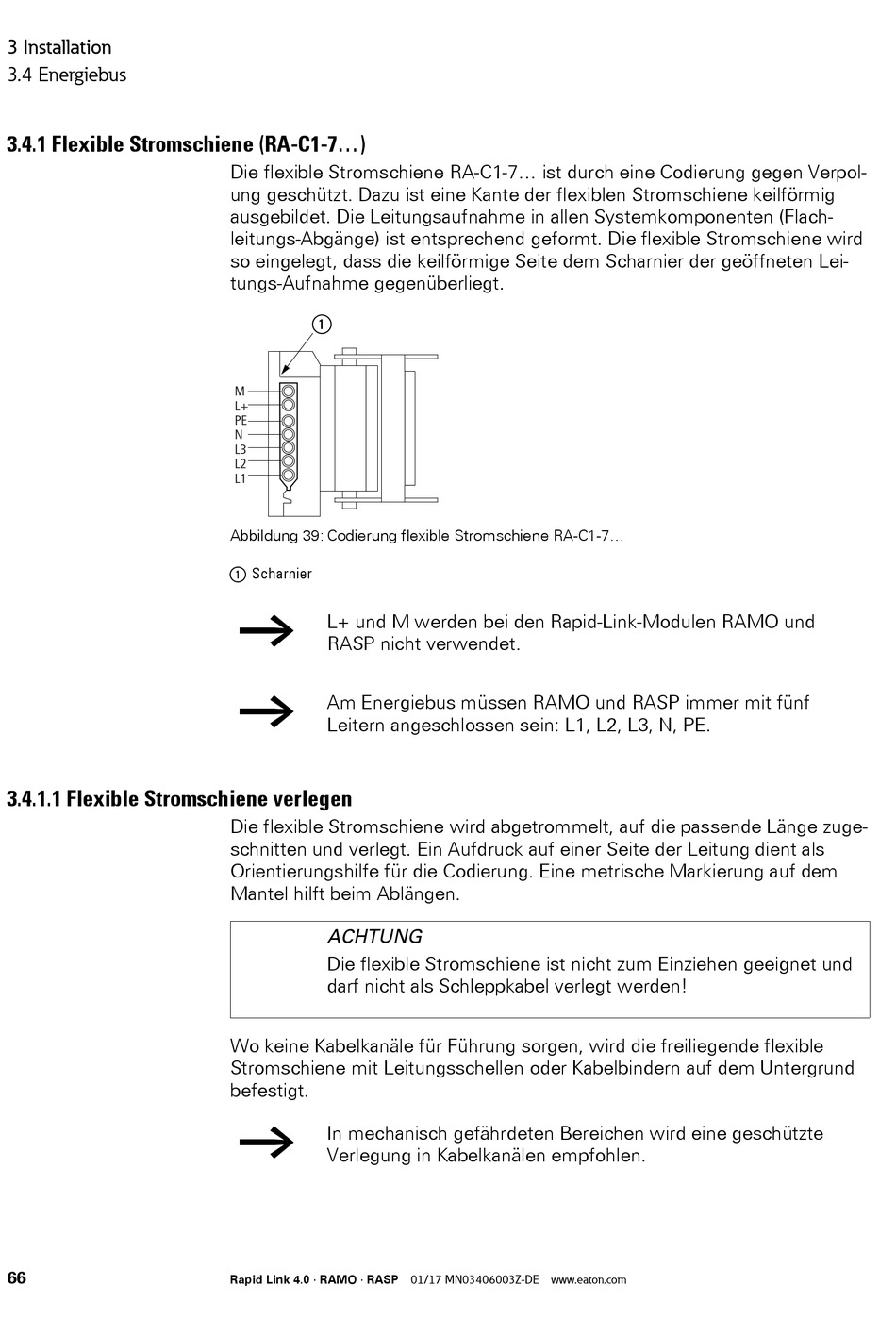

3 Installation
3.4 Energiebus

3.4.1 Flexible Stromschiene (RA-C1-7...)

3.4.1.1 Flexible Stromschiene verlegen
66
Die flexible Stromschiene RA-C1-7... ist durch eine Codierung gegen Verpol-
ung geschützt. Dazu ist eine Kante der flexiblen Stromschiene keilförmig
ausgebildet. Die Leitungsaufnahme in allen Systemkomponenten (Flach-
leitungs-Abgänge) ist entsprechend geformt. Die flexible Stromschiene wird
so eingelegt, dass die keilförmige Seite dem Scharnier der geöffneten Lei-
tungs-Aufnahme gegenüberliegt.
M
L+
PE
N
L3
L2
L1
Abbildung 39: Codierung flexible Stromschiene RA-C1-7...
a Scharnier
L+ und M werden bei den Rapid-Link-Modulen RAMO und
RASP nicht verwendet.
Am Energiebus müssen RAMO und RASP immer mit fünf
Leitern angeschlossen sein: L1, L2, L3, N, PE.
Die flexible Stromschiene wird abgetrommelt, auf die passende Länge zuge-
schnitten und verlegt. Ein Aufdruck auf einer Seite der Leitung dient als
Orientierungshilfe für die Codierung. Eine metrische Markierung auf dem
Mantel hilft beim Ablängen.
ACHTUNG
Die flexible Stromschiene ist nicht zum Einziehen geeignet und
darf nicht als Schleppkabel verlegt werden!
Wo keine Kabelkanäle für Führung sorgen, wird die freiliegende flexible
Stromschiene mit Leitungsschellen oder Kabelbindern auf dem Untergrund
befestigt.
In mechanisch gefährdeten Bereichen wird eine geschützte
Verlegung in Kabelkanälen empfohlen.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
