6 Drehzahlsteller RASP

6.5 Blockschaltbild

6.5 Blockschaltbild
118
Optionale Ausprägung:
a Reparatur- und Wartungsschalter
b Ansteuerung externe Bremse (230 V)
c Gerätelüfter
d interner Bremswiderstand

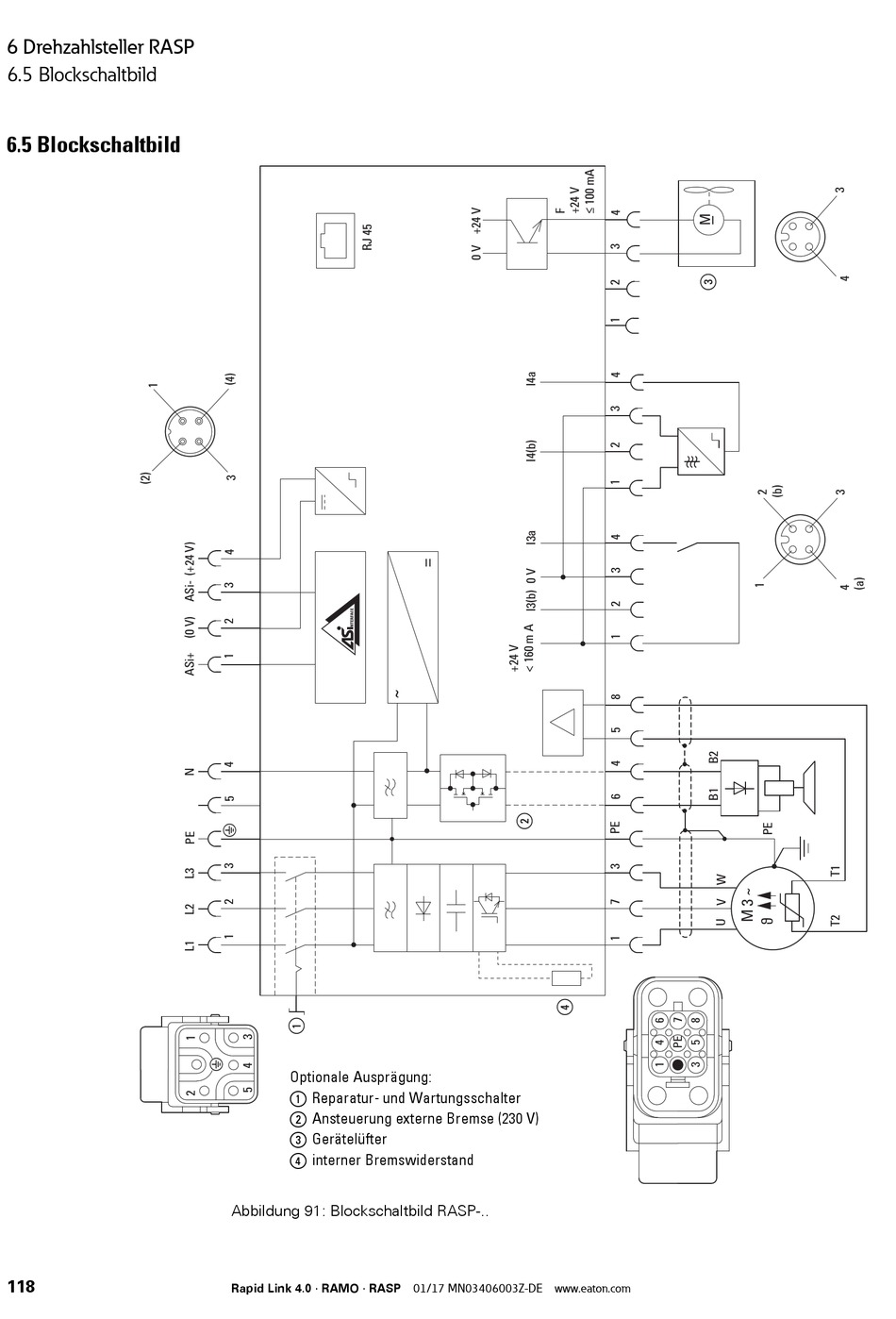

Abbildung 91: Blockschaltbild RASP-..
