6 Drehzahlsteller RASP
6.8 Parameter
6.8.5.2 Allgemeine Hinweise zur Menüführung
144
Mit Einschalten der Versorgungsspannung für RASP (400 V) führt der interne
Frequenzumrichter automatisch folgende Funktionen aus:
•
Die Beleuchtung der LCD-Anzeige wird eingeschaltet und die Anzeige
0-0 wird kurzzeitig angezeigt.
•
Nach dem Selbsttest werden Startbereitschaft und ordnungsgemäßer
Betriebszustand in der oberen Statuszeile der LCD-Anzeige durch eine
Pfeilspitze ▲ unter READY angezeigt.
Die Pfeilspitze ▲ unter STOP signalisiert, dass kein Startbefehl (FWD
bzw. REV) anliegt.
•
Die Pfeilspitze ▼ in der unteren Statuszeile zeigt auf I/O (Control Input/
Output) die Ansteuerung über die interne Steuerklemmen an.
Die Pfeilspitze ▼ über FWD (Forward) signalisiert die Basisdrehfeldrich-
tung (Phasenfolge für ein Rechtsdrehfeld an den Ausgangsklemmen
U/T1, V/T2 und W/T3).
•
Die Anzeige der Betriebsdaten M1.1 und 0,00 Hz (Ausgangsfrequenz)
erfolgt im automatischen Wechsel. Die Pfeilspitze ◀ an der linken Sta-
tuszeile weist dabei auf die Menüebene MON (Monitor = Betriebsdaten-
anzeige).
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD
↓
Anzeige im automatischen Wechsel
↑
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD

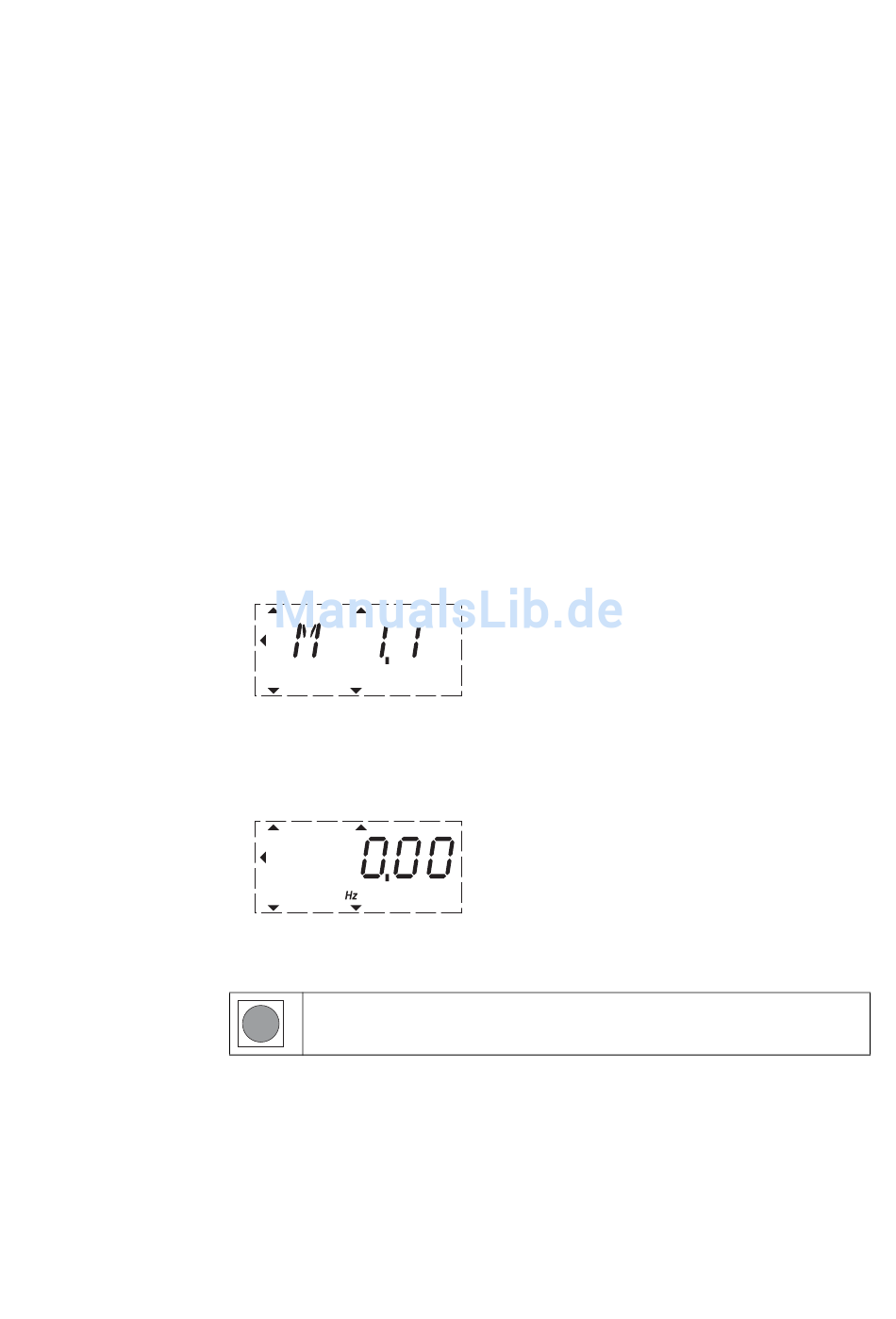

Abbildung 101: Betriebsdatenanzeige (startbereit)
Durch Betätigung der OK-Taste kann die wechselnde Anzeige auf
OK
die Ausgangsfrequenz (0,00 Hz) fixiert werden.
Der Frequenzumrichter ist nun im RASP betriebsbereit und kann mit den vor-
gegebenen Werten der Werkseinstellung bei Anschluss der zugeordneten
Motorleistung gestartet werden.
