1 System Rapid Link 4.0

1.3 Bemessungsdaten

1.3 Bemessungsdaten
1.3.1 Typenschlüssel RAMO
12
Die gerätespezifischen Bemessungsdaten von RAMO bzw. RASP sind auf
dem Typenschild an der Seite des Geräts aufgeführt.
Der Typenschlüssel und die Typenbezeichnung des Motorstarters RAMO
sind wie folgt aufgebaut:
RAMO - D 0 2

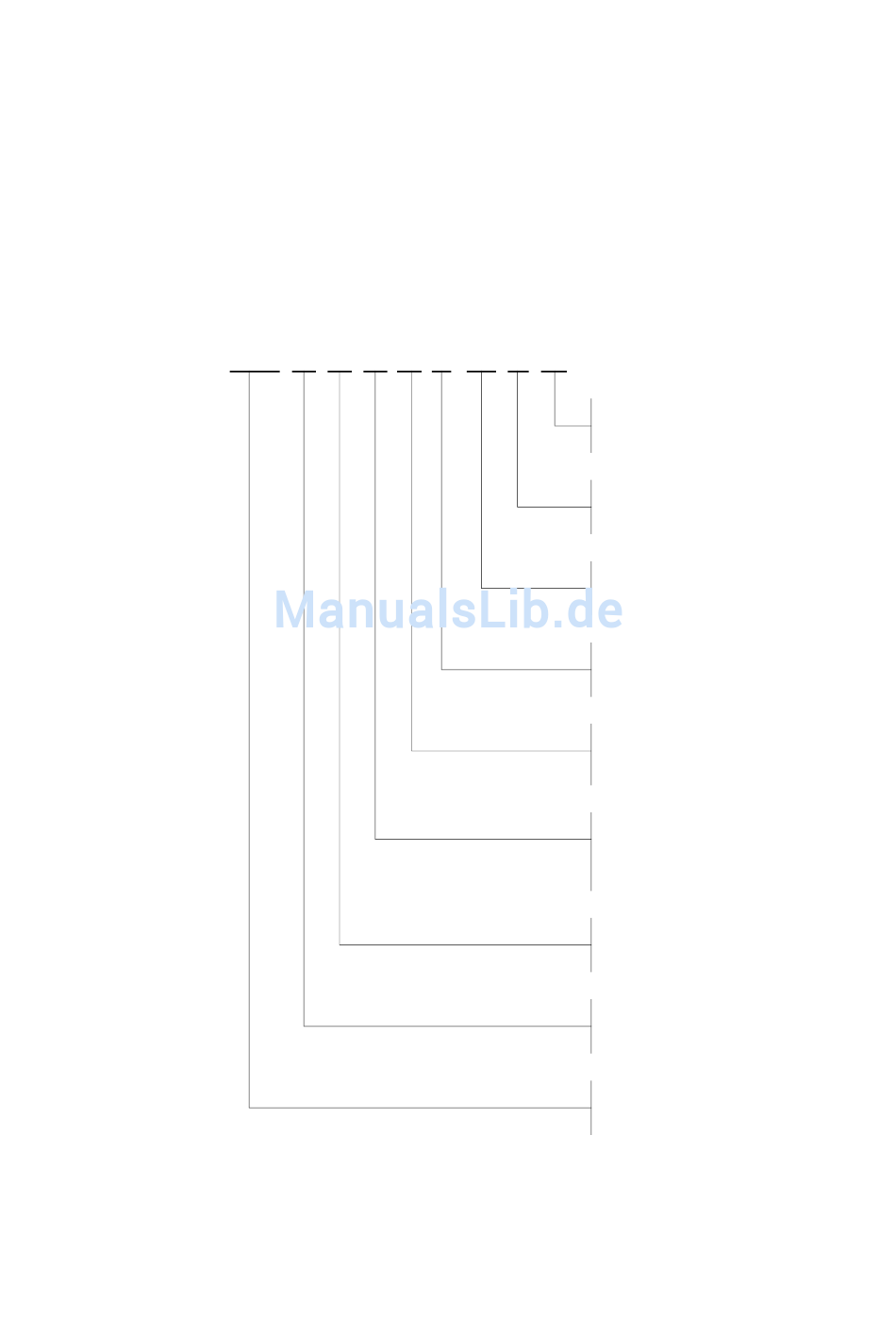

Abbildung 3: Typenschlüssel des Motorstarters RAMO
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
AI1 S - C32 0 S1 Erläuterung
S1 = Standardversion
x = kundenspezifische Version
0 = keine Option (Standardausführung)
R = Reparaturschalter
C32 = steckbare Leistungsanschlüsse unten
S = -10 - +55 °C
Umgebungstemperatur im Betrieb
AS-Interface-Profil
AI1 = 7.4 (für maximal 31 Teilnehmer)
AI2 = 7.A.E (für maximal 62 Teilnehmer)
Steuerspannung für externe Motorbremse
0 = keine
2 = 230 V / 277 V, 50/60 Hz
4 = 400 V / 480 V, 50/60 Hz
0 = kein Steuerausgang
A = Ausgang für Aktoren
D = Direktstarter
W = Wendestarter
RAMO = Motorstarter (Motor Control Unit)
