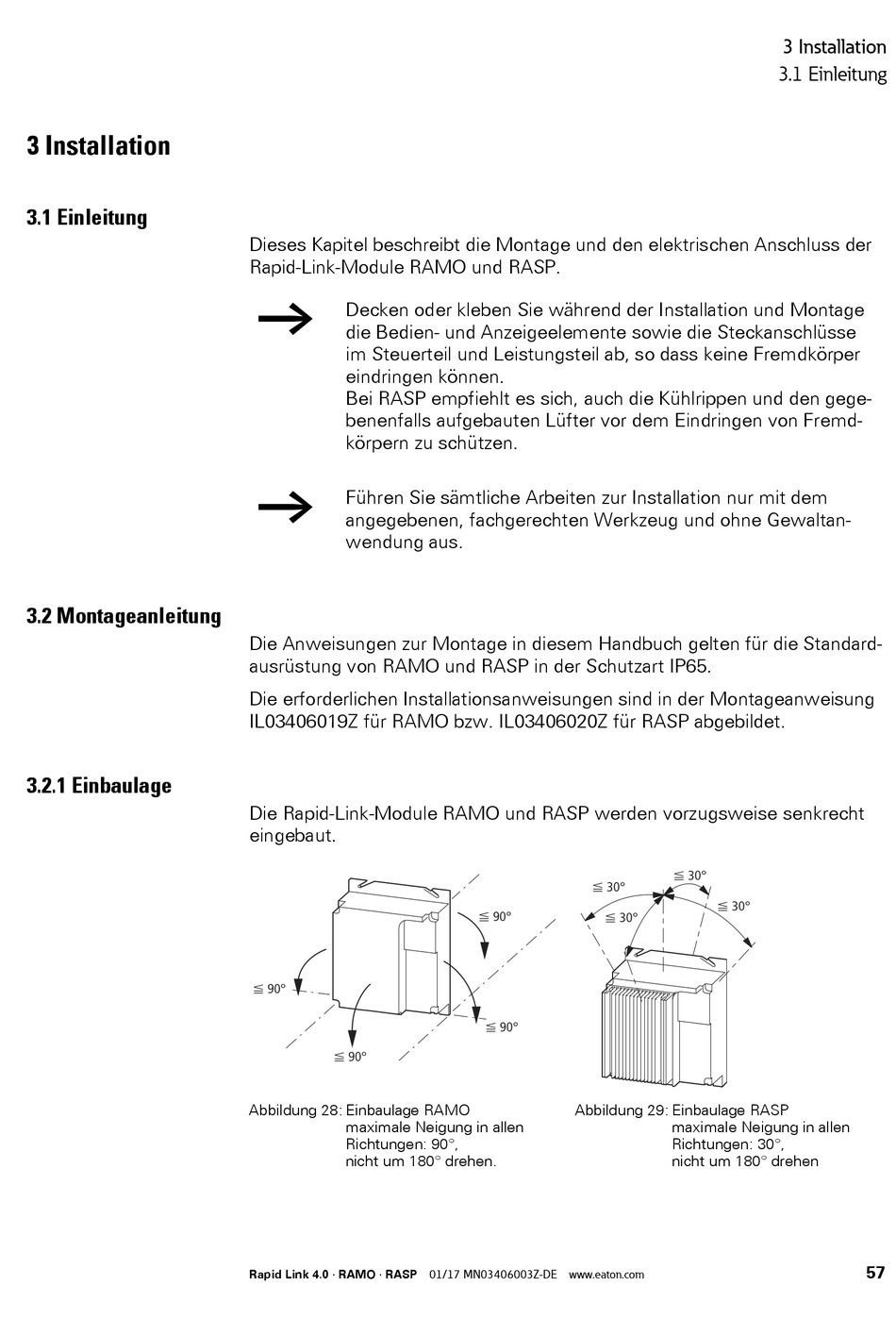

3 Installation

3.1 Einleitung

3.2 Montageanleitung

3.2.1 Einbaulage

Dieses Kapitel beschreibt die Montage und den elektrischen Anschluss der
Rapid-Link-Module RAMO und RASP.
￫
Decken oder kleben Sie während der Installation und Montage
die Bedien- und Anzeigeelemente sowie die Steckanschlüsse
im Steuerteil und Leistungsteil ab, so dass keine Fremdkörper
eindringen können.
Bei RASP empfiehlt es sich, auch die Kühlrippen und den gege-
benenfalls aufgebauten Lüfter vor dem Eindringen von Fremd-
körpern zu schützen.
￫
Führen Sie sämtliche Arbeiten zur Installation nur mit dem
angegebenen, fachgerechten Werkzeug und ohne Gewaltan-
wendung aus.
Die Anweisungen zur Montage in diesem Handbuch gelten für die Standard-
ausrüstung von RAMO und RASP in der Schutzart IP65.
Die erforderlichen Installationsanweisungen sind in der Montageanweisung
IL03406019Z für RAMO bzw. IL03406020Z für RASP abgebildet.
Die Rapid-Link-Module RAMO und RASP werden vorzugsweise senkrecht
eingebaut.
F 90°
F 90°
Abbildung 28: Einbaulage RAMO
maximale Neigung in allen
Richtungen: 90°,
nicht um 180° drehen.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
F 30°
F 90°
F 30°
F 90°
Abbildung 29: Einbaulage RASP
3 Installation
3.1 Einleitung
F 30°
F 30°
maximale Neigung in allen
Richtungen: 30°,
nicht um 180° drehen
