5.3 Anschlüsse
Die Motor Control Unit RAMO wird anschlussfähig ausgeliefert.
Alle Anschlüsse erfolgen über steckbare Verbindungen.
①
3 ∼ 400 V, N, PE
50/60 Hz

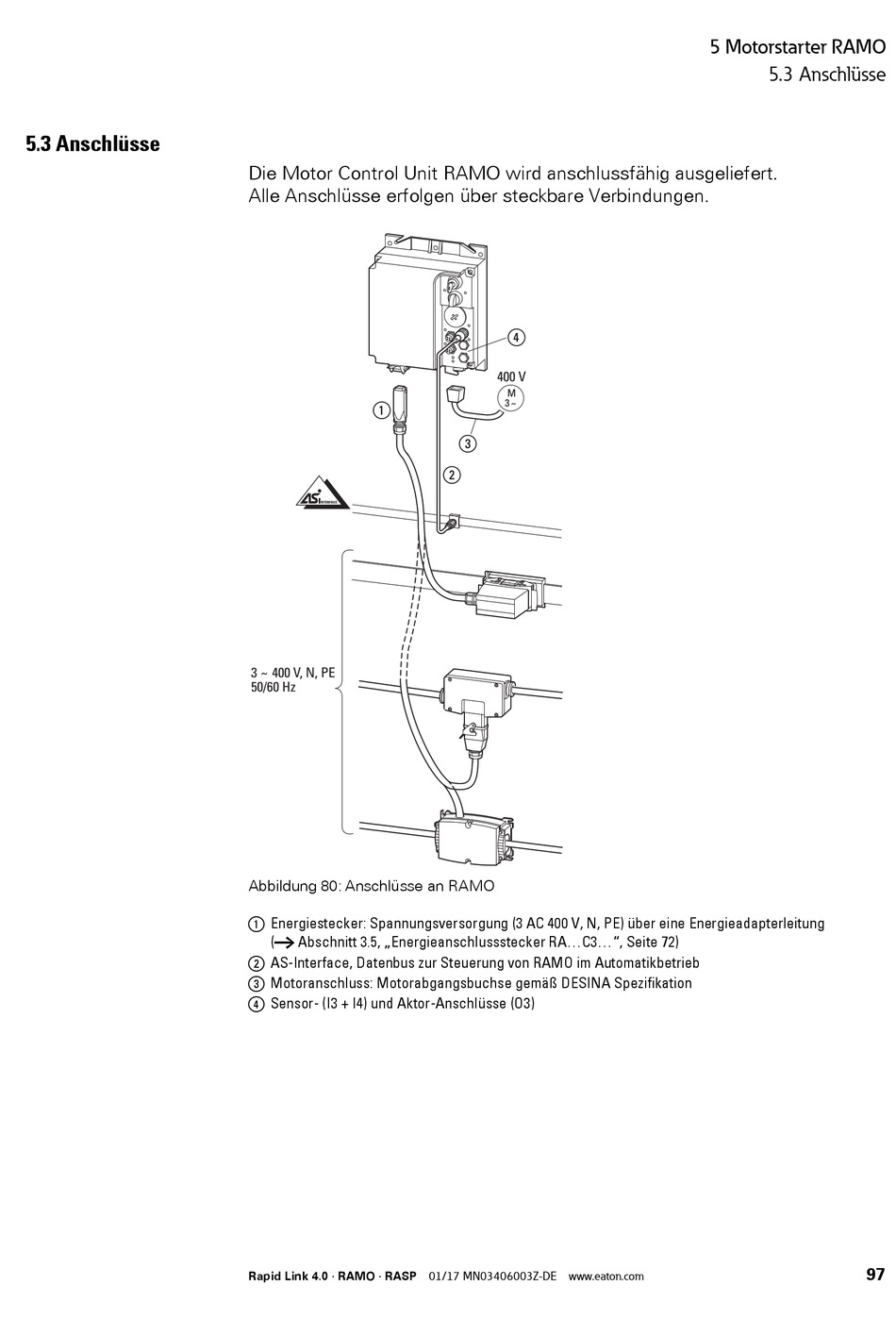

Abbildung 80: Anschlüsse an RAMO
a Energiestecker: Spannungsversorgung (3 AC 400 V, N, PE) über eine Energieadapterleitung
(￫ Abschnitt 3.5, „Energieanschlussstecker RA...C3...", Seite 72)
b AS-Interface, Datenbus zur Steuerung von RAMO im Automatikbetrieb
c Motoranschluss: Motorabgangsbuchse gemäß DESINA Spezifikation
d Sensor- (I3 + I4) und Aktor-Anschlüsse (O3)
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
④
400 V
M
3 ∼
③
②
5 Motorstarter RAMO
5.3 Anschlüsse
