3 Installation
3.2 Montageanleitung
3.2.2 Freiräume
58
a
b

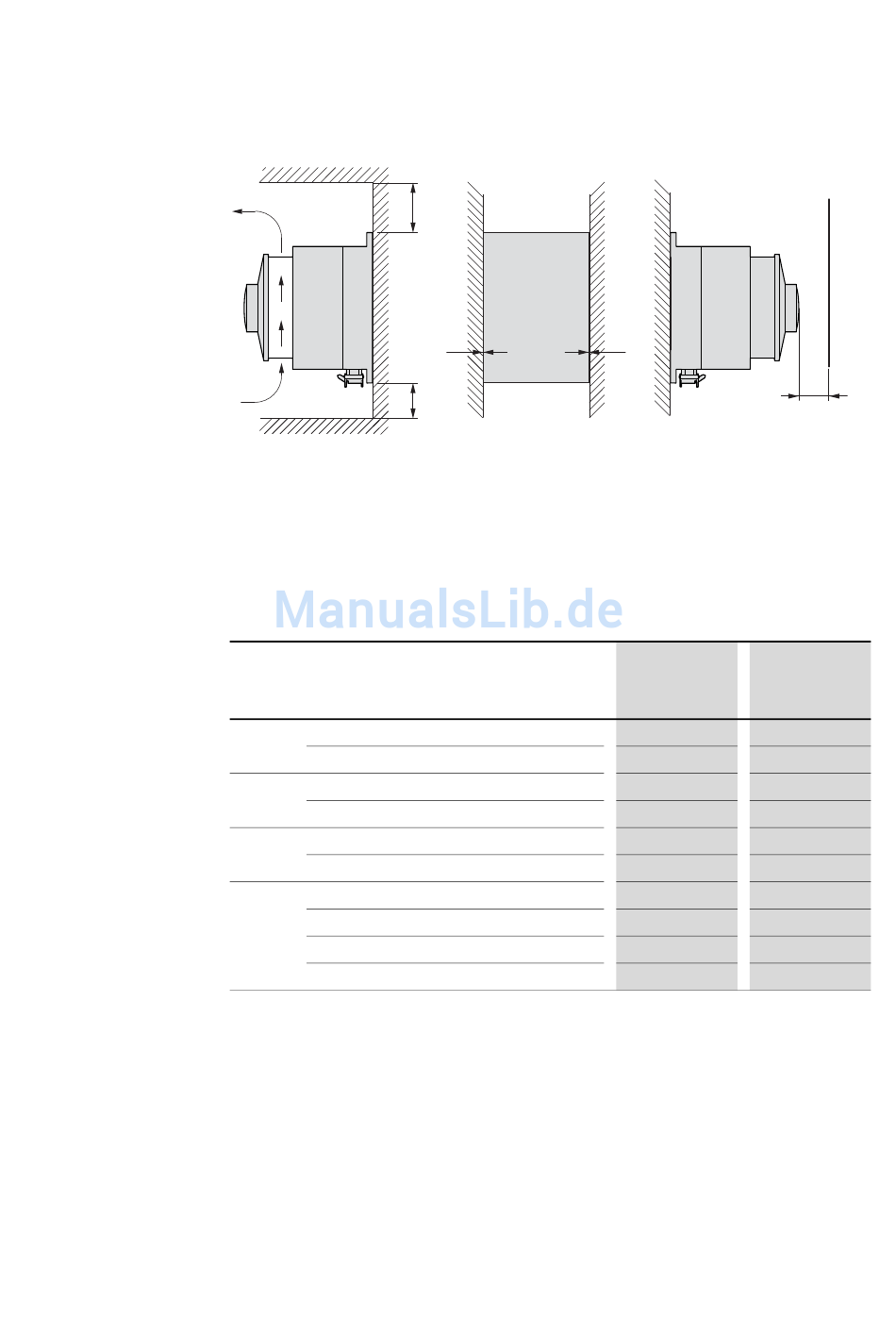

Abbildung 30: Freiräume zur thermischen Luftkühlung (Beispiel: RASP)
Je nach Ausführungsvariante sind rund um die Rapid-Link-Module RAMO und
RASP thermische Freiräume vorzusehen, die zusätzlich bei Ausprägungen mit
Reparatur- und Wartungsschalter (RAMO-...R..., RASP-...R...) oder im Bereich
der steckbaren Leistungsanschlüsse ② eine ungehinderte Handhabung ermög-
lichen.
Die nachfolgende Tabelle benennt die empfohlenen minimalen Freimaße.
Position Ausprägung
• ohne Reparatur- und Wartungsschalter
① oben
• mit Reparatur- und Wartungsschalter
• ohne Leistungsanschluss
② unten
• mit Leistungsanschluss
• ohne Lüfter
③ vorne
• mit Lüfter
• ohne Reparatur- und Wartungsschalter
• mit Reparatur- und Wartungsschalter
④ seitlich
• ohne Leistungsanschluss
• mit Leistungsanschluss
1) Bis zu einer Aufstellhöhe von 1000 m und bis zu einer Umgebungstemperatur von +40 °C ist kein seitlicher
Abstand erforderlich. Höhere Umgebungstemperaturen (bis maximal +50 °C), Taktfrequenzen f
(bis maximal 16 kHz) und Aufstellhöhen (bis zu 2000 m) erfordern einen seitlichen Abstand von mindestens
20 mm.
￫
Geräte mit hohen magnetischen Feldern (z. B. Drosseln oder
Transformatoren) sollten nicht in unmittelbarer Nähe von RAMO
oder RASP montiert werden.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
d d
Freiraum [mm] Freiraum [mm]
RAMO RASP
25 100
~150 ~150
25 100
~100 ~100
15 25
– 50
1) 1)
~0 ~0
~150 ~150
1) 1)
~0 ~0
~100 ~100
PWM
c
