2.8 Aktor-Ausgang O3

Nur bei RAMO-DA... und RAMO-WA...!
Aktor-Ausgang O3
Der Aktor-Ausgang O3 (M12-Anschlüsse → Abbildung 18) ermöglicht die
Ansteuerung von externen Meldeelementen oder Relais. Dazu muss PIN 4
vom ASi-Anschluss mit einer externen Spannung von +24 V DC versorgt
werden. Bezugspunkt ist PIN 2 (0V) des ASi-Anschlusses. Der Anschluss des
Aktors (Meldeleuchte, Relais, Ventil) kann über PIN 4 (+24 V, max. 1 A) von
Q3 erfolgen. Bezugspunkt (0V) ist PIN 3 von Q3.
+24 V
ASi:4
03:4
ASi:2
0 V
03:3
03
1
2
3
0 V (Aktor, verbunden mit 0V von AS-i:2)
4
+24 V (Ausgang für Aktor; maximal zulässiger Laststrom: 1 A)

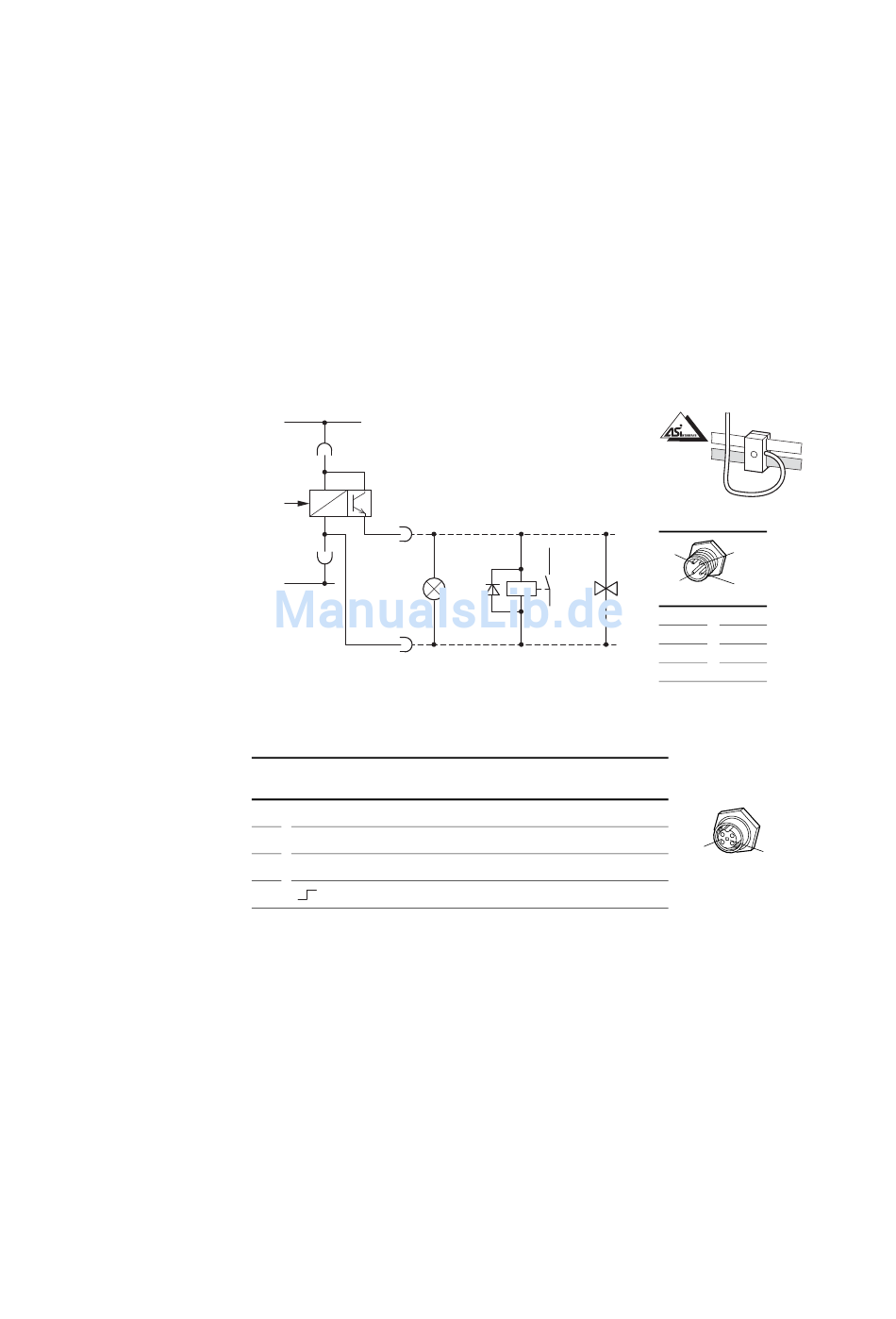

Abbildung 18: Anschlussbeispiel Aktor-Ausgang O3
Der Aktor-Ausgang O3 wird direkt über das AS-Interface angesteuert
(Die Reaktionszeit beträgt bis zu 20 ms).
Die maximal zulässige Länge der Anschlussleitung beträgt 20 m.
Der maximal zulässige Laststrom von 1 A darf nicht überschritten werden.
Der Ausgang O3 ist kurzschlussfest.
Bei Überlast oder Kurzschluss wird eine Sammelfehlermeldung generiert
und mit der rot leuchtenden Motor-LED angezeigt. Die Spannung am Aus-
gang O3 (24 V DC) wird automatisch abgeschaltet. Sobald der Fehler beho-
ben ist, kann mit dem Reset-Befehl die Fehlermeldung zurückgesetzt wer-
den. Zusätzlich wird während eines Kurzschlusses das Bit S1 gesetzt
(Peripheriefehler). Es wird nach Beheben des Kurzschlusses automatisch
gelöscht.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
+24 V
0 V
2 Projektierung
2.8 Aktor-Ausgang O3
24 V ⎓
RA-XAZ2-1M
(1)
2
(3)
4
1
(ASi+)
2
0 V
3
(ASi–)
4
24 V
3
4
45
