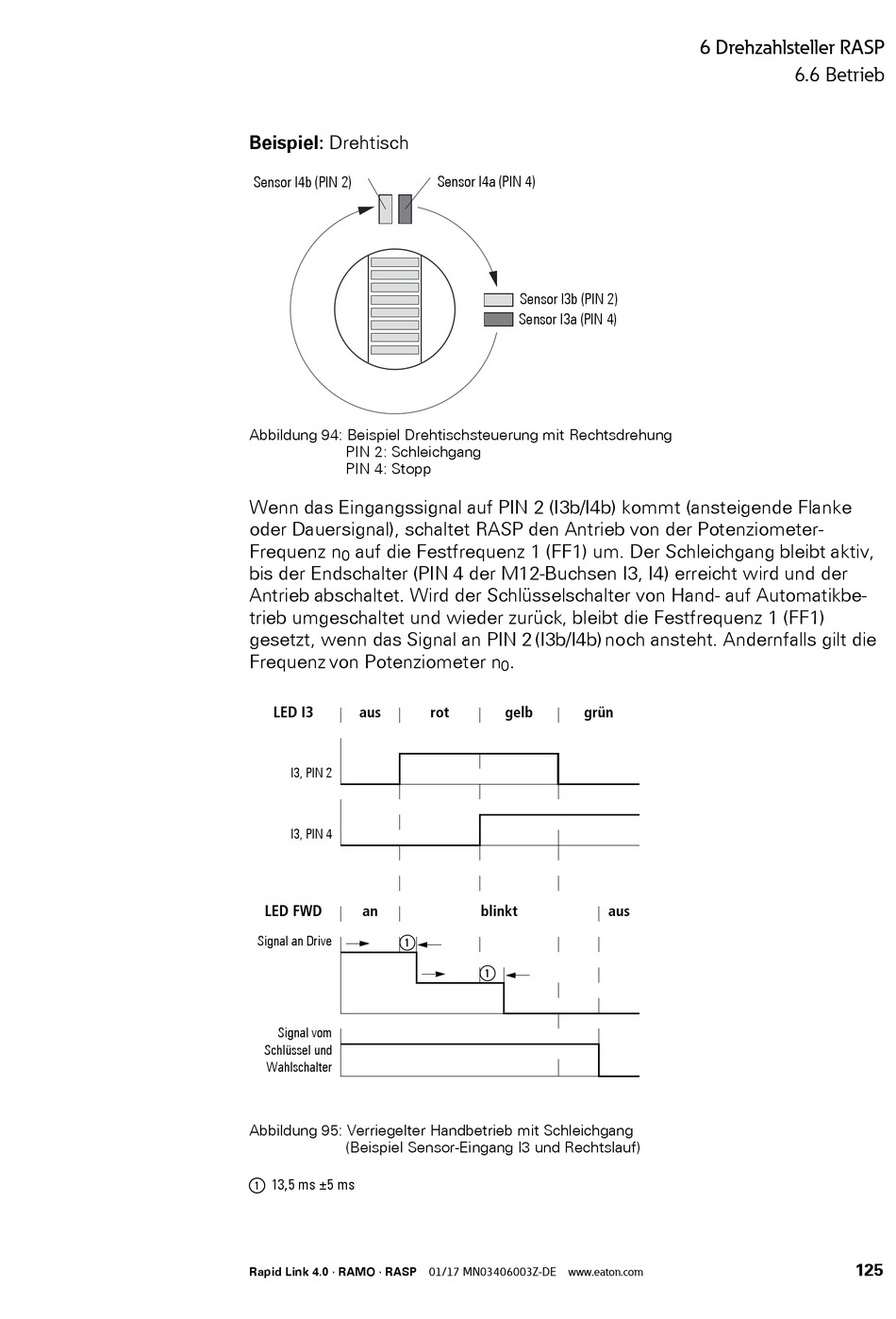

Beispiel: Drehtisch

Sensor I4b (PIN 2)
Abbildung 94: Beispiel Drehtischsteuerung mit Rechtsdrehung
PIN 2: Schleichgang
PIN 4: Stopp
Wenn das Eingangssignal auf PIN 2 (I3b/I4b) kommt (ansteigende Flanke
oder Dauersignal), schaltet RASP den Antrieb von der Potenziometer-
Frequenz n auf die Festfrequenz 1 (FF1) um. Der Schleichgang bleibt aktiv,
0
bis der Endschalter (PIN 4 der M12-Buchsen I3, I4) erreicht wird und der
Antrieb abschaltet. Wird der Schlüsselschalter von Hand- auf Automatikbe-
trieb umgeschaltet und wieder zurück, bleibt die Festfrequenz 1 (FF1)
gesetzt, wenn das Signal an PIN 2 (I3b/I4b) noch ansteht. Andernfalls gilt die
Frequenz von Potenziometer n
LED I3 aus
I3, PIN 2
I3, PIN 4
LED FWD an
Signal an Drive ①
Signal vom
Schlüssel und
Wahlschalter
Abbildung 95: Verriegelter Handbetrieb mit Schleichgang
(Beispiel Sensor-Eingang I3 und Rechtslauf)
a 13,5 ms ±5 ms
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Sensor I4a (PIN 4)
Sensor I3b (PIN 2)
Sensor I3a (PIN 4)
.
0
rot gelb grün
blinkt
①
6 Drehzahlsteller RASP
aus
