3 Installation
3.6 Motorabgang

3.6.3 Motorabgang bei RASP

76
Die Speed Control Unit RASP ist frequenzgesteuert (integrierter Frequenz-
umrichter) und erfordert im Motorabgang abgeschirmte Motorleitungen.
4 6 5 8 1 7
B2 B1 T1 T2 U V
M 3 ∼
ϑ

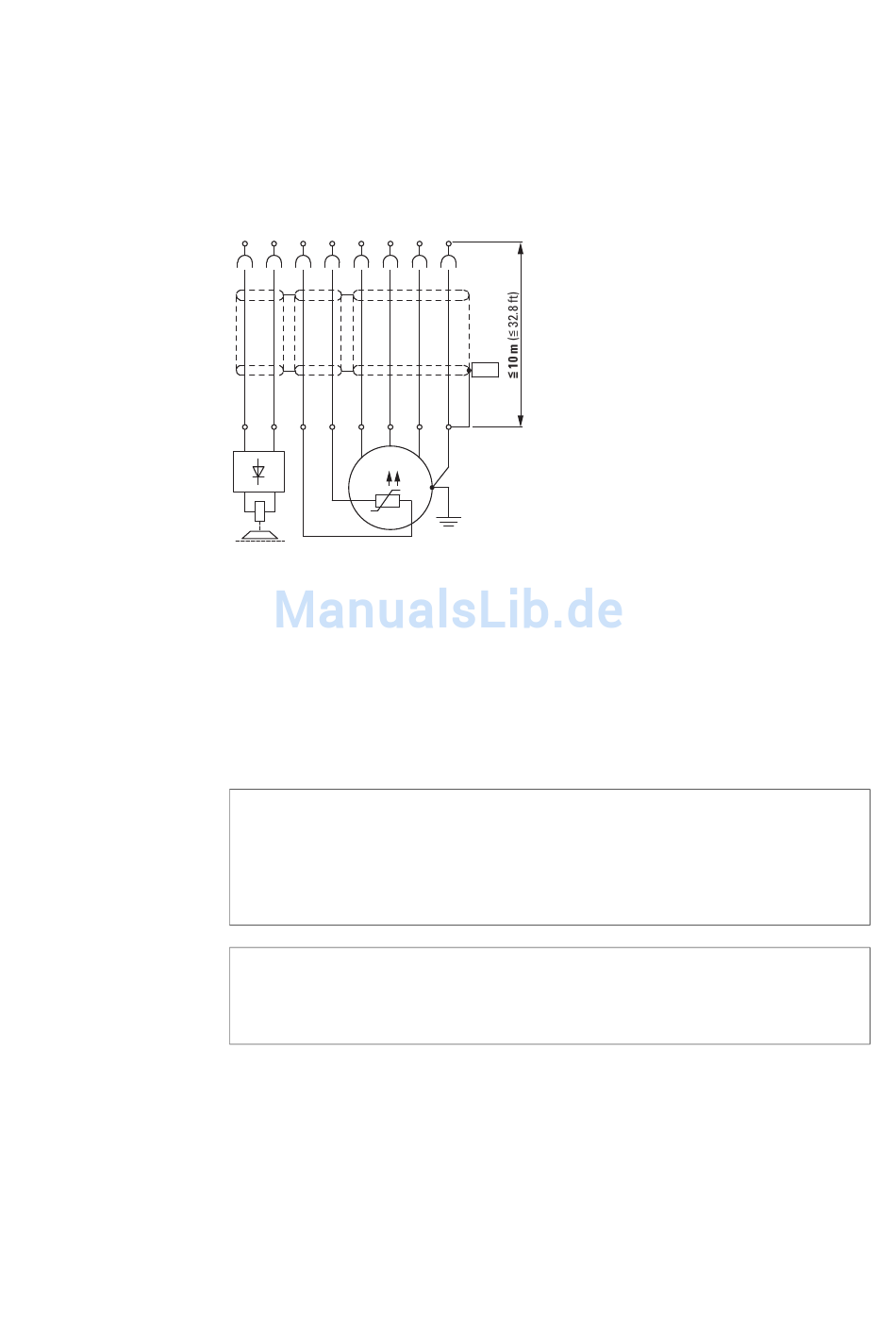

Abbildung 55: Abgeschirmte Motorleitung bei RASP.
Maximal zulässige Motorleitungslänge: 10 m
￫
Beim Betrieb ohne Thermistor müssen die Kabelenden von
PIN 5 und PIN 8 im Klemmkasten des Motors gebrückt werden
(￫ Abschnitt 3.6.2.1, „Motorkabelüberwachung", Seite 74).
￫
Bei RASP 4.0 muss das Schirmgeflecht der Motorleitung nur
am Motor geerdet werden (PES).
GEFAHR

Gefährliche Berührungsspannung
Bei RASP 4.0 müssen vollisolierte Kunststoffstecker im Motor-
abgang benutzt werden!
ACHTUNG
Das metallische Gehäuse des Motors muss immer geerdet sein
– unabhängig von der Art und Ausprägung des Motorkabels.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
3 PE
PES
W PE

