5.3
Die Netzsicherungen und Leitungsquerschnitte sind gemäß EN 60204-1, bzw. nach
DIN VDE 0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrichters auszulegen.
Gemäß UL/CSA sind zugelassene Kupferleitungen Klasse 1 mit einem Temperaturbe-
reich von 60/75°C für die Leistungsleitungen und die entsprechenden Netzsicherun-
gen zu verwenden. Die elektrische Installation gemäß der Gerätespezifikation und den
anzuwendenden Normen und Vorschriften ausführen.
Vorsicht!

5.3.1 Frequenzumrichter (0,55 bis 4,0 kW)

Der Netzanschluss der Frequenzumrichter erfolgt über die Steckklemme X1. Die
Schutzart IP20 (EN60529) ist nur bei aufgesteckter Klemme X1 gewährleistet.
Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
550 W ... 1.1 kW
+
1ph / 230V AC
1.5 kW ... 3.0 kW
+
1ph / 230V AC
Bei einem Netzstrom oberhalb 10 A den 230 V Netzanschluss 1ph/N/PE und
1
2ph/PE an zwei Anschlussklemmen vornehmen.
28

Netzanschluss

Die Steuer-, Netz- und Motorleitungen müssen räumlich getrennt verlegt
werden. Die an den Frequenzumrichter angeschlossenen Leitungen dür-
fen, ohne vorherige schaltungstechnische Maßnahmen, keiner Isolati-
onsprüfung mit hoher Prüfspannung ausgesetzt werden.
Die verpolungssichere Steckklemme X1 leistungslos anschließen und
leistungslos trennen. Die Netzklemmen und die Gleichspannungs-
klemmen können nach der sicheren Trennung des Frequenzumrichters
gefährliche Spannungen führen. Erst nach einer Wartezeit von einigen
Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf die
Tätigkeit durchgeführt werden.

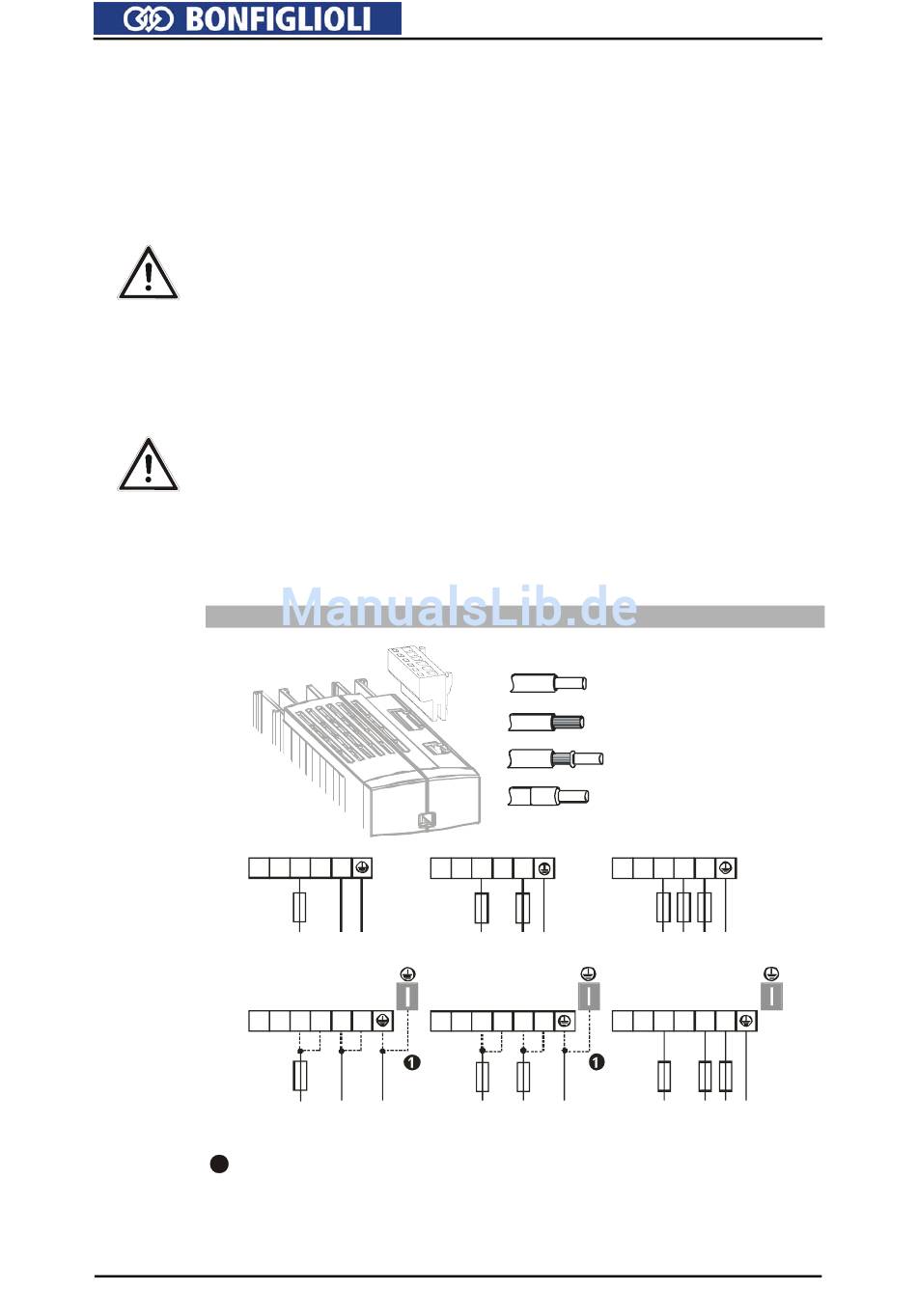

Netzanschluss 0,55 kW bis 4,0 kW
X1
-
+
L1 L2 L3
L1 N PE
2ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
L1 N PE
2ph / 230V AC
Phoenix ZEC 1,5/ .. ST7,5
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
-
+
L1 L2 L3
L1 L2 PE
3ph / 230V AC
3ph / 400V AC
1.5 kW ... 4.0 kW
-
+
L1 L1 L2 L3
L1 L2 PE
3ph / 230V AC
3ph / 400V AC
2
2
2
2
-
L1 L2 L3
L1 L2 L3 PE
-
L1 L1 L2 L3
L1 L2 L3 PE
