Netzanschluss

Der Netzanschluss der Frequenzumrichter erfolgt über die Steckklemme X1.
Die Netzsicherungen und Leitungsquerschnitte sind gemäß EN 60204-1, bzw. nach
DIN VDE 0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrichters auszule-
gen. Gemäß UL/CSA sind zugelassene Kupferleitungen Klasse 1 mit einem Tempe-
raturbereich von 60/75°C für die Leistungsleitungen und die entsprechenden Netzsi-
cherungen zu verwenden. Die elektrische Installation ist gemäß der Gerätespezifika-
tion, den anzuwendenden Normen und Vorschriften auszuführen.
Vorsicht: Die Steuer-, Netz- und Motorleitungen müssen getrennt verlegt werden.
Die an den Frequenzumrichter angeschlossenen Leitungen dürfen,
ohne vorherige schaltungstechnische Maßnahmen, keiner Isolati-
onsprüfung mit hoher Prüfspannung ausgesetzt werden.
5.3.1

Frequenzumrichter (0.55 bis 3.0 kW)

550 W ... 1.1 kW
-
+
L1 L2 L3
L1 N PE
1ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
L1 N PE
1ph / 230V AC
Der 230V Netzanschluss 1ph/N/PE und 2ph/PE ist bei einem Netzstrom ober-
1
halb 10A an zwei Anschlussklemmen vorzunehmen.
Gefahr: Die verpolungssichere Steckklemme X1 muß leistungslos angeschlos-
sen und getrennt werden. Die Netzklemmen und die Gleichspannungs-
klemmen können nach der sicheren Trennung des Frequenzumrichters
gefährliche Spannungen führen. Erst nach einer Wartezeit von einigen
Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf die
Tätigkeit durchgeführt werden.

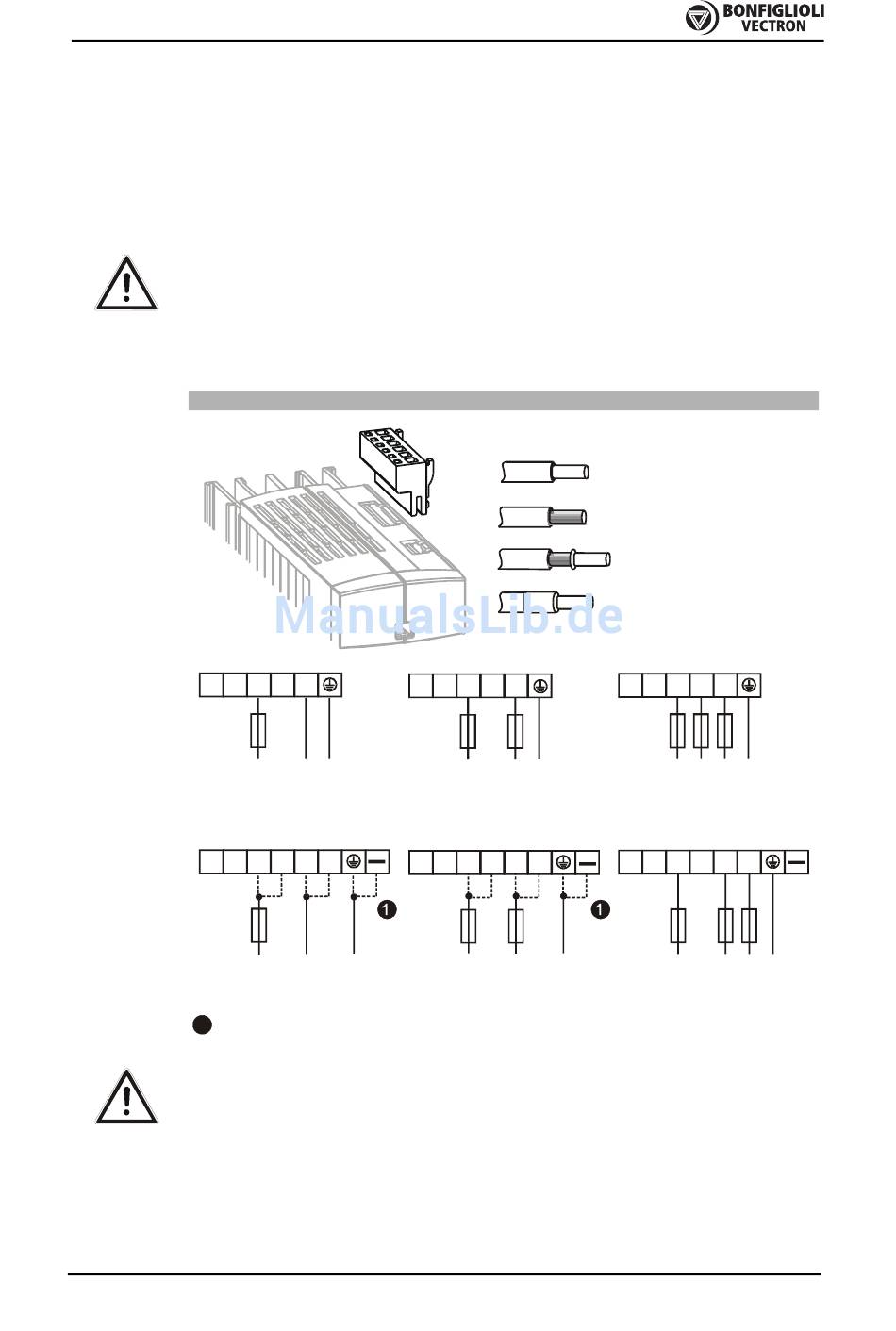

Netzanschluss 0.55 kW bis 3.0 kW
Phoenix ZEC 1,5/ .. ST7,5
X1
-
+
L1 L2 L3
L1 L2 PE
2ph / 230V AC
-
+
L1 L1 L2 L3
L1 L2
2ph / 230V AC
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
-
+
L1 L1 L2 L3
PE L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
2
2
2
2
