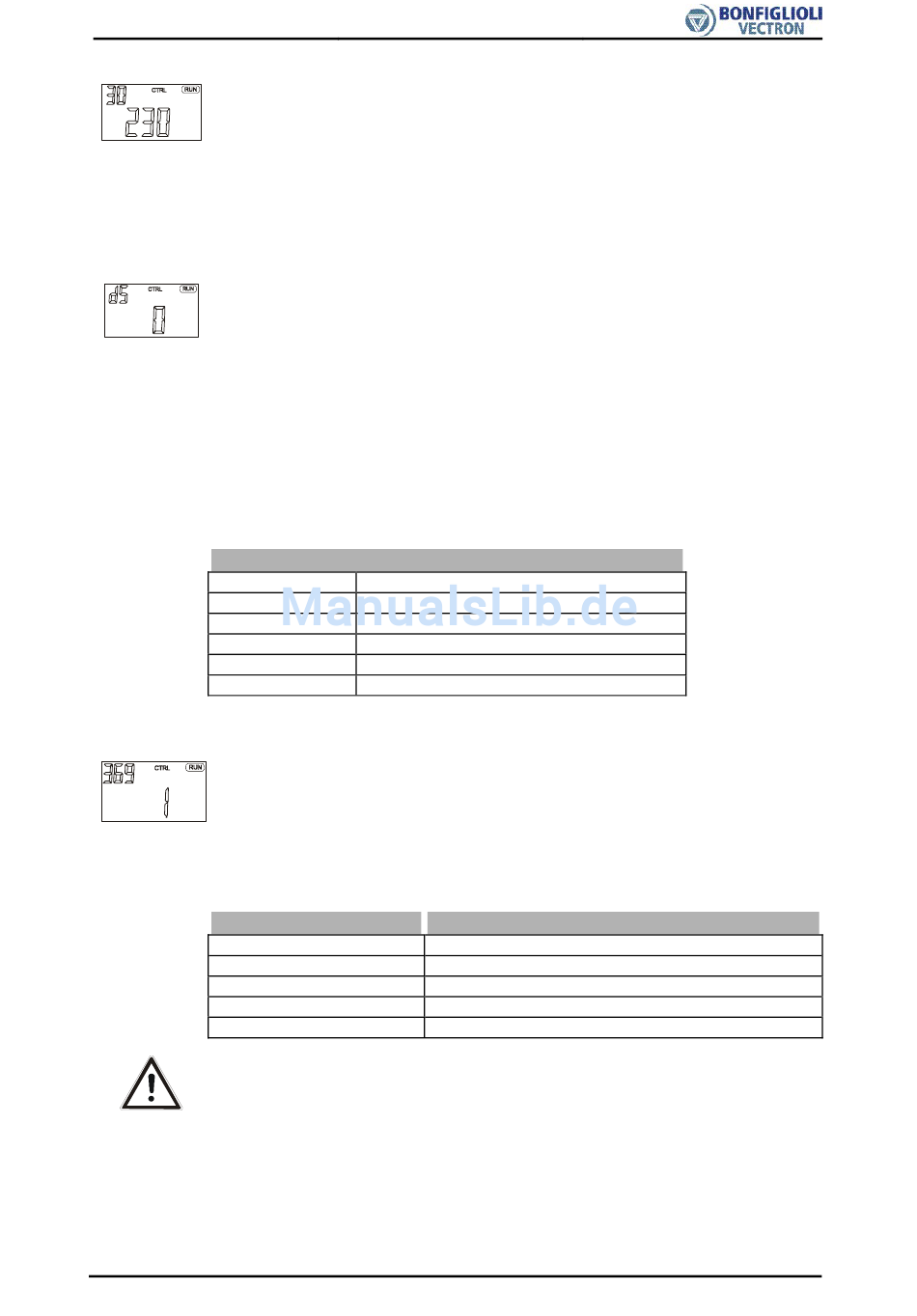

Konfiguration 230, feldorientierte Regelung
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 230 erweitert die Konfiguration 210 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt über einen digitalen Steuereingang.
7.2.2 Datensatz
Die Datensatzumschaltung ermöglicht die Auswahl zwischen vier Datensätzen zur
Speicherung von Parametereinstellungen.
Wird der Datensatz 0 gewählt (Werkseinstellung), werden die im Datensatz 0 ge-
speicherten Parameterwerte in die Datensätze 1 bis 4 übertragen. Dadurch sind alle
Werte, die während der geführten Inbetriebnahme ermittelt wurden, in allen Daten-
sätzen gespeichert. Der Frequenzumrichter nutzt in der Werkseinstellung den Daten-
satz 1 als aktiven Datensatz. (Die Umschaltung des Datensatzes durch Logiksignale
ist im Kapitel „Datensatzumschaltung" beschrieben.)
Wird für die geführte Inbetriebnahme („SETUP") z. B. Datensatz 2 ausgewählt, wer-
den alle ermittelten und eingegebenen Werte in diesem Datensatz gespeichert. Die
anderen Datensätze enthalten dann keine definierten Werte. Für den Betrieb des
Frequenzumrichters muss in diesem Fall Datensatz 2 als aktiver Datensatz ausge-
wählt werden.
7.2.3 Motortyp
Die Eigenschaften der einzustellenden Steuer- und Regelverfahren variieren mit dem
angeschlossenen Motor. Der Parameter
torvarianten mit den zugehörigen Tabellenwerten. Die Prüfung der eingegebenen
Bemessungswerte und die geführte Inbetriebnahme berücksichtigen den paramet-
rierten Motortyp. Die Auswahl von Motortypen variiert entsprechend den Anwendun-
gen der verschiedenen Steuer- und Regelverfahren. Die Betriebsanleitung beschreibt
die Funktionalität und das Betriebsverhalten für den dreiphasigen Asynchronmotor.
0 - Unbekannt
1 - Asynchron
2 - Synchron
3 - Reluktanz
10 - Transformator
Vorsicht!
Anschließend die Maschinendaten eingeben. Dies ist im nachfolgenden Kapitel be-
schrieben. Die Daten werden entsprechend der dort abgebildeten Tabelle abgefragt.
02/06
Datensatz Einstellung
dS
0
Alle Datensätze (DS0)
1
2
3
4
Betriebsart
Der Motor ist keiner der Standardtypen.
Dreiphasen Asynchronmotor, Kurzschlussläufer
Dreiphasen Synchronmotor
Dreiphasen Reluktanzmotor
Transformator mit drei Primärwicklungen
Die Abfrage und Voreinstellung von Parameterwerten ist abhängig von
der Einstellung der Betriebsart für den Parameter
Die fehlerhafte Eingabe des Motortyps kann zur Beschädigung des An-
triebs führen.
Funktion
Datensatz 1 (DS1)
Datensatz 2 (DS2)
Datensatz 3 (DS3)
Datensatz 4 (DS4)
369 bietet eine Auswahl von Mo-
Motortyp
Funktion
369.
Motortyp
63
