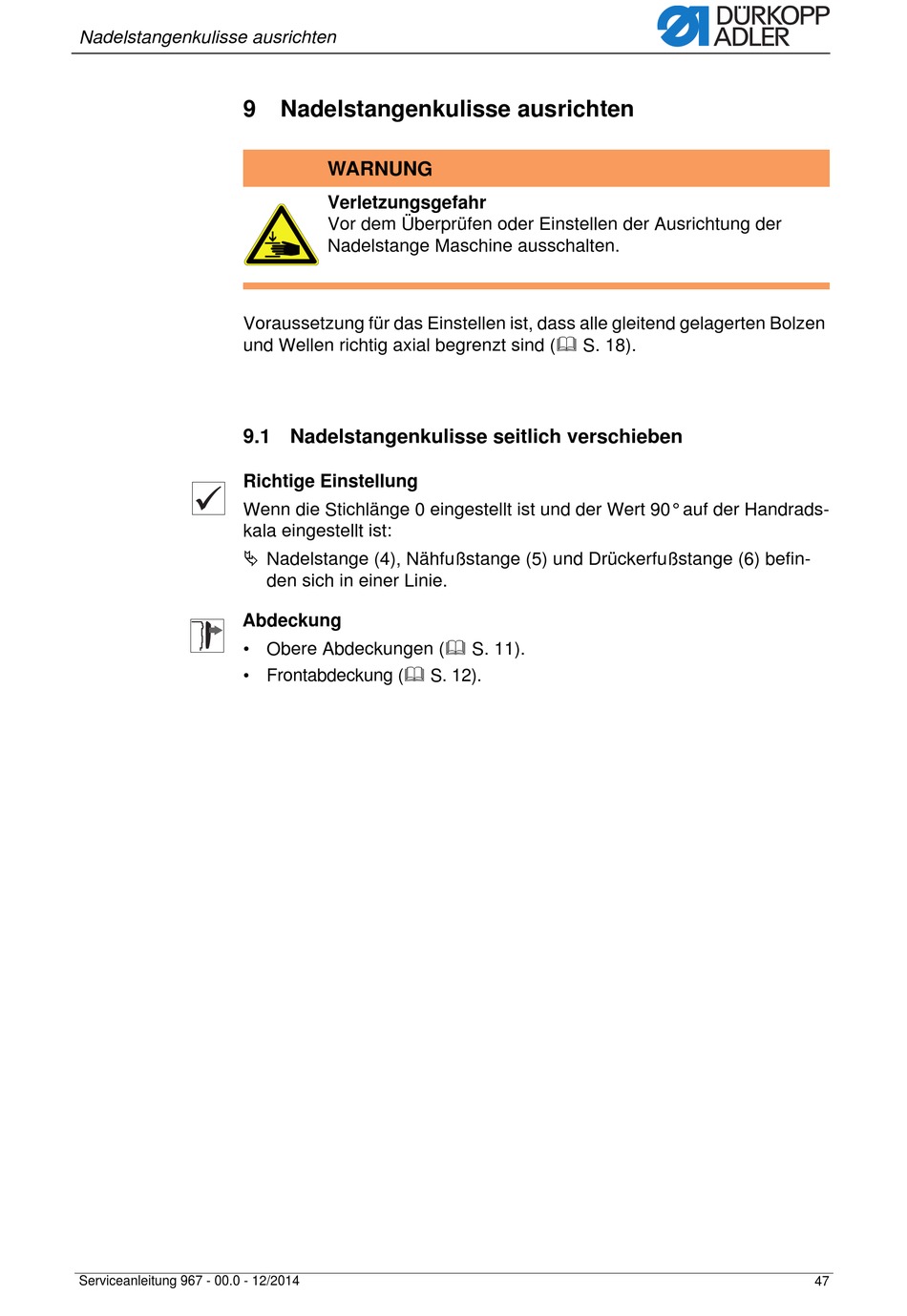

Nadelstangenkulisse ausrichten
9
Voraussetzung für das Einstellen ist, dass alle gleitend gelagerten Bolzen
und Wellen richtig axial begrenzt sind ( S. 18).
9.1 Nadelstangenkulisse seitlich verschieben
Richtige Einstellung
Wenn die Stichlänge 0 eingestellt ist und der Wert 90° auf der Handrads-
kala eingestellt ist:
Nadelstange (4), Nähfußstange (5) und Drückerfußstange (6) befin-
Abdeckung
• Obere Abdeckungen ( S. 11).
• Frontabdeckung ( S. 12).
Serviceanleitung 967 - 00.0 - 12/2014
Nadelstangenkulisse ausrichten
WARNUNG
Verletzungsgefahr
Vor dem Überprüfen oder Einstellen der Ausrichtung der
Nadelstange Maschine ausschalten.
den sich in einer Linie.
47
