Programmierung Commander DELTA
Betriebsanleitung D867 e-con - 00.0 - 06/2023

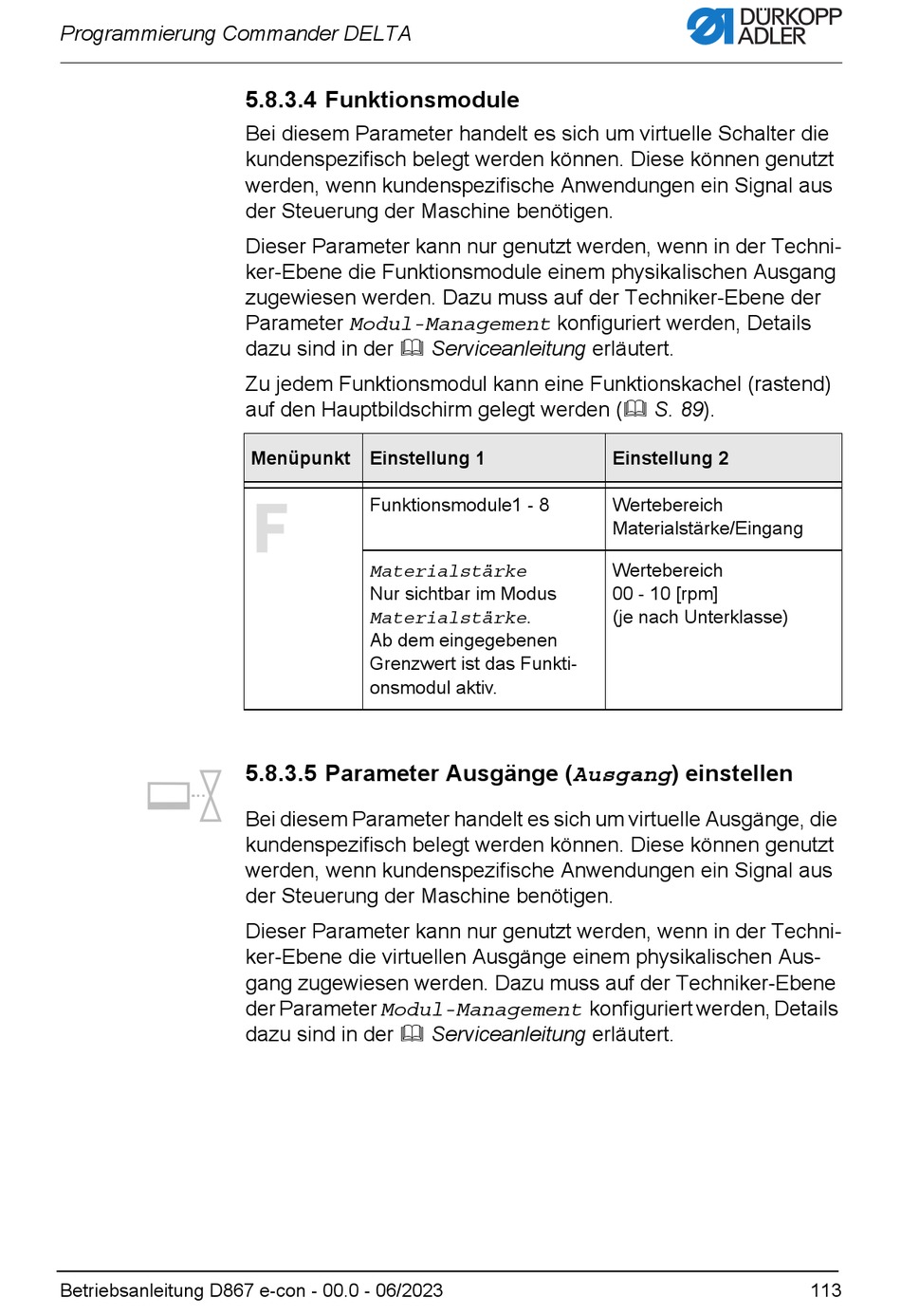

5.8.3.4 Funktionsmodule
Bei diesem Parameter handelt es sich um virtuelle Schalter die
kundenspezifisch belegt werden können. Diese können genutzt
werden, wenn kundenspezifische Anwendungen ein Signal aus
der Steuerung der Maschine benötigen.
Dieser Parameter kann nur genutzt werden, wenn in der Techni-
ker-Ebene die Funktionsmodule einem physikalischen Ausgang
zugewiesen werden. Dazu muss auf der Techniker-Ebene der
Parameter Modul-Management konfiguriert werden, Details
dazu sind in der Serviceanleitung erläutert.
Zu jedem Funktionsmodul kann eine Funktionskachel (rastend)
auf den Hauptbildschirm gelegt werden ( S. 89).
Menüpunkt Einstellung 1
Funktionsmodule1 - 8
Materialstärke
Nur sichtbar im Modus
Materialstärke.
Ab dem eingegebenen
Grenzwert ist das Funkti-
onsmodul aktiv.
5.8.3.5 Parameter Ausgänge (Ausgang) einstellen
Bei diesem Parameter handelt es sich um virtuelle Ausgänge, die
kundenspezifisch belegt werden können. Diese können genutzt
werden, wenn kundenspezifische Anwendungen ein Signal aus
der Steuerung der Maschine benötigen.
Dieser Parameter kann nur genutzt werden, wenn in der Techni-
ker-Ebene die virtuellen Ausgänge einem physikalischen Aus-
gang zugewiesen werden. Dazu muss auf der Techniker-Ebene
der Parameter Modul-Management konfiguriert werden, Details
dazu sind in der Serviceanleitung erläutert.
Einstellung 2
Wertebereich
Materialstärke/Eingang
Wertebereich
00 - 10 [rpm]
(je nach Unterklasse)
113
