5.3
Einsatz der Funktionstas-
ten
NEXT
PREV
100
200
ENTER
ENTER
NEXT
210
ENTER
ENTER

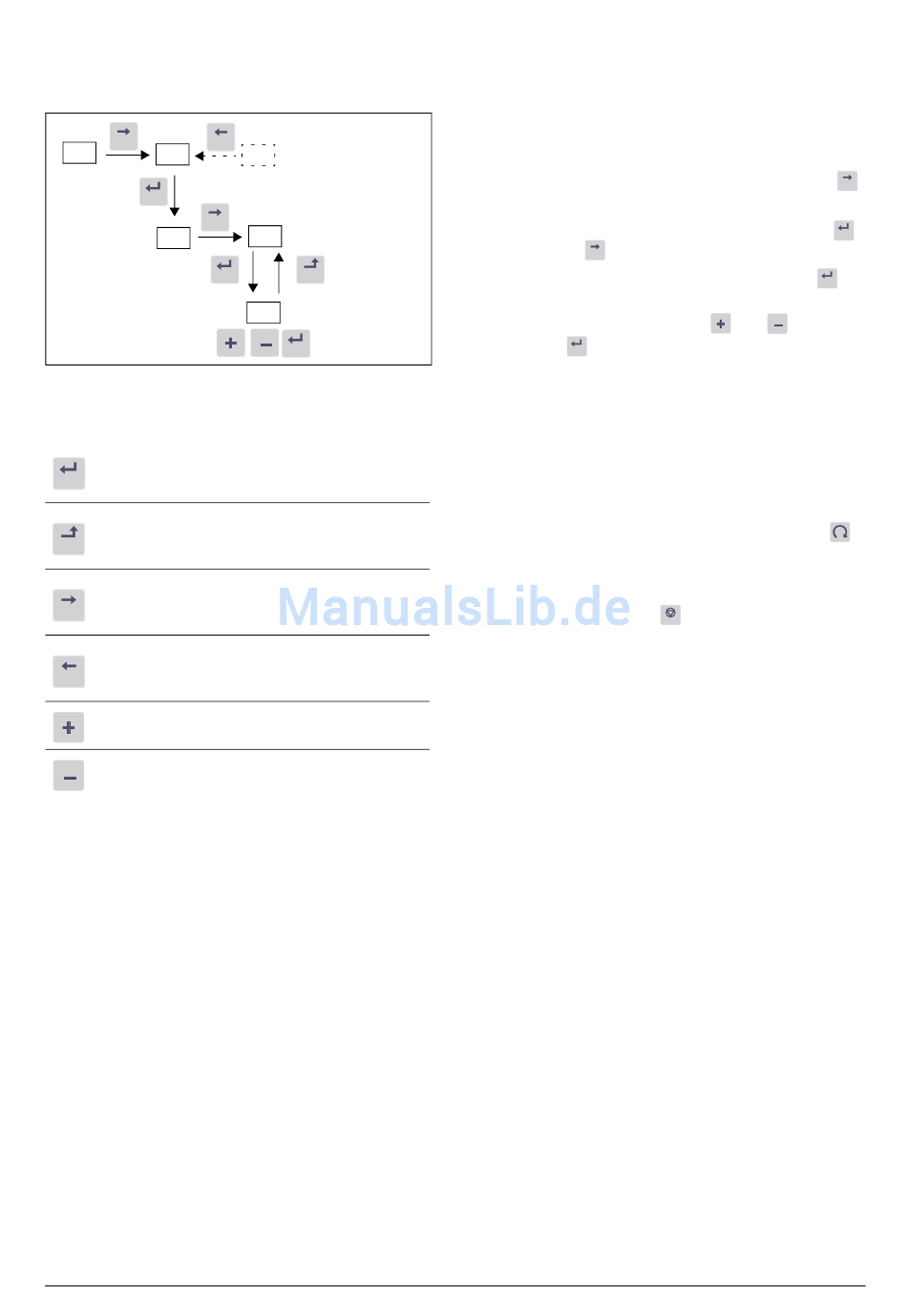

Abb. 32 Beispiel der Menü-Führung zur Eingabe der Motor-
spannung
Wechsel zur unteren Menüebene oder veränderte
Einstellung bestätigen
ENTER
Wechsel zur oberen Menüebene oder veränderte
Einstellung ignorieren
ESC
Wechsel zum nächsten Menü auf der gleichen
Menü-Ebene
NEXT
NEXT
Wechsel zum vorigen Menü auf der gleichen Menü-
Ebene
PREV
PREV
Einstellwert erhöhen oder Auswahl verändern
Einstellwert verringern oder Auswahl verändern
5.4
Steuerung über Klemmen-
signal
In diesem Beispiel werden externe Signale zur Motor-/FU-
Steuerung eingesetzt.
Es werden ein 4-poliger Standard-Motor mit 400 V, ein
externer Schalter sowie ein Referenzwert verwendet.
5.4.1 Netzversorgung einschalten
Die Tür des FU schließen. Nach dem Einschalten der Netz-
versorgung läuft der eingebaute Lüfter für 5 Sekunden.
5.4.2 Eingabe der Motordaten
Für den angeschlossenen Motor müssen jetzt die korrekten
Motordaten eingegeben werden. Die Motordaten werden
für die Berechnung der gesamten Betriebsdaten des FU ver-
wendet.
28
Arbeitsbeginn
300
220
ESC
ESC
221
ENTER
ENTER
Die Einstellungen werden mit den Tasten der Bedieneinheit
verändert. Weiterführende Informationen über die Bedie-
neinheit und die Menüstruktur finden Sie im Kapitel
Betrieb.
Beim Start wird Menü [100], angezeigt.
1. Um Menü [200], HAUPTEINST, anzuzeigen, Taste
drücken.
2. Um Menü [220], Motor Daten, anzuzeigen, Tasten
und danach
drücken.
NEXT
3. Um Menü [221] Motor Spann anzuzeigen, Taste
drücken und die Motorspannung eingeben.
4. Den Einstellwert mit den Tasten
Mit Taste
bestätigen.
ENTER
ENTER
5. Motorfrequenz eingeben [222].
6. Motor Leist eingeben [223].
7. Motorstrom eingeben [224].
8. Motordrehzahl eingeben [225].
9. Leistungsfaktor (cos ϕ) eingeben [227].
10. [229] Motor ID Lauf: Wählen Sie Kurz (Short), bestäti-
gen Sie mit ENTER und geben Sie den Startbefehl
Der FU misst jetzt einige Motor-Parameter. Der Motor
macht Geräusche, aber der Rotor dreht sich nicht. Nach
Ende des ID-Lauf, nach ca. einer Minute (Anzeige: "Test
Run OK!"), drücken Sie
11. Verwenden Sie AnIn1 als Eingabe für den Sollwert. Der
Vorgabewert ist 4 – 20 mA. Falls ein Sollwert von 0 – 10
V benötigt wird, DIP-Schalter (S1) auf der Steuerplatine
schalten und den Wert in [512] Anln 1 Einst zu 0 – 10
V verändern.
12. Netzversorgung ausschalten.
13. Die digitalen und analogen Ein-/Ausgänge gemäß Abb.
31 anschließen.
14. Der FU ist jetzt betriebsbereit!
15. Netzversorgung einschalten.
5.4.3 Betrieb des FU
Die Installation ist jetzt beendet und Sie können die Start-
Taste drücken, um den Motor zu starten.
Wenn der Motor läuft, sind die Hauptverbindungen in Ord-
nung.
ENTER
ENTER
ENTER
ENTER
und
verändern.
um fortzufahren.
RESET
