3.5 Anschluss der Netz- und
Motorkabel
FU Modelle 090 bis 250
Um den Anschluss stärkerer Motor- und Netzanschlusskabel
an die FU-Modelle 090 – 250 zu erleichtern, kann die
Kabelanschlussplatte entfernt werden.

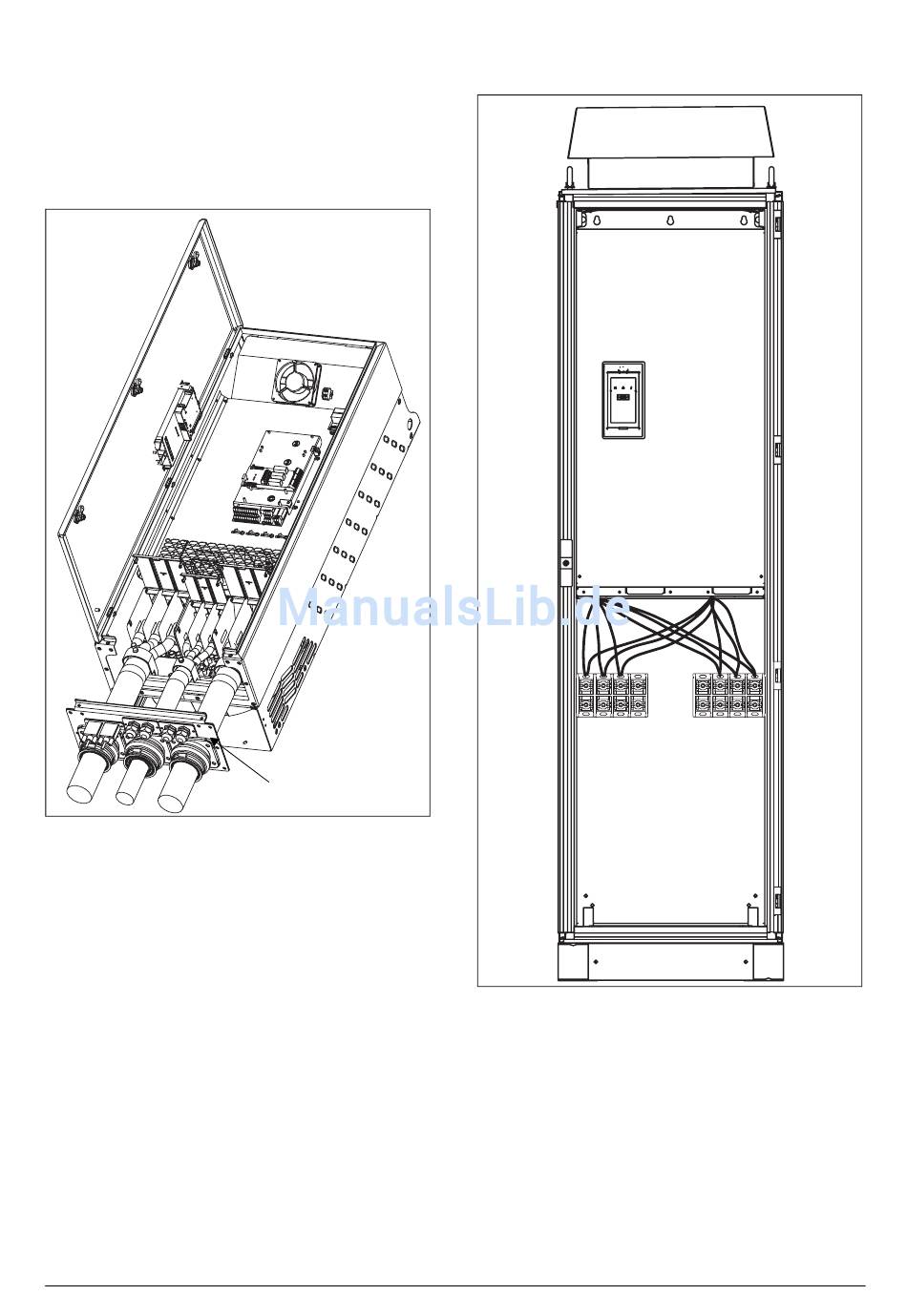

Abb. 25 Anschließen der Motor- und Netzkabel
1. Kabelanschluss vom Gehäuse entfernen.
platte
2. Kabel duch die Buchsen führen.
3. Kabel gemäß Tabelle 8 abisolieren.
4. Kabel in die Klemme einführen und festschrauben.
5. Kabelanschluss wieder einsetzen und mit den
platte
Schrauben sichern.
Emotron AB 01-3695-02r3
Kabelanschlussplatte
FU Modelle 300 bis 1500
L1 L2 L3 PE
Umrichtergrößen 300 bis 500 werden mit Moeller Leis-
tungsklemmen K3x240/4 geliefert
Die Abisolierung sollte unabhängig von der Art des Kabels
32 mm betragen.
PE U V W
Installation 19
