I/O-Board; Ausgangsdrosseln; Serielle Schnittstelle Und Feldbus; Externe Spannungsversorgung - Emotron VFX 2.0 Betriebsanleitung

Tabelle 32 Bremswiderstand Typ 500 -690 V
Max. Netz-
Typ spannung
AC
VFX50-018 525
-026 525
-031 525
-037 525
-046 525
-060 525
-073 525
VFX69-090 690
-109 690
-146 690
-175 690
-210 690
-250 690
-300 690
-375 690
-430 690
-500 690
-600 690
-650 690
-750 690
-860 690
-1000 690
-1200 690
HINWEIS: Auch wenn der FU Fehler in der Bremselektro-
nik erkennt, ist der Einsatz von Widerständen mit ther-
mischem Überlastschutz zum Abschalten der Spannung
sehr zu empfehlen.
Die Option Brems-Chopper wird im Werk eingebaut und
muss daher schon bei der Bestellung des FU mit angegeben
werden.

13.5 I/O-Board

Die I/O Zusatzkarte 2.0 bietet drei zusätzliche Relaisausgän-
ge und drei zusätzliche digitale Ausgänge. Das I/O-Board
arbeitet in Kombination mit der Pumpen-/Lüfter-Steue-
rung, kann aber auch selbstständig betrieben werden. Diese
Option wird in einer eigenen Anleitung beschrieben.
Emotron AB 01-3695-02r3
Minimaler
Schwelle Bremswider-
VDC stand Rmin
[Ohm]
875 27,00
875 27,00
875 27,00
875 27,00
875 12,50
875 9,60
875 7,88
1200 16,00
1200 13,20
1200 9,86
1200 8,22
1200 2x 13,70
1200 2x 11,51
1200 2x 9,59
1200 2x 7,67
1200 3x 10,03
1200 3x 8,63
1200 4x 9,59
1200 4x 8,85
1200 6x 11,51
1200 6x 10,03
1200 6x 9,59
1200 6x 8,63

13.6 Ausgangsdrosseln

Die separat lieferbaren Ausgangsdrosseln werden für abge-
schirmte Motorkabel empfohlen, die bei den Modellen VFX
40-003 bis 010 länger als 40 m sind, und bei allen anderen
FU-Modellen für Kabellängen über 100 m. Aufgrund der
schnellen Umschaltung der Motorspannung und der Kabel-
kapazität (Außenleiter und Erdungsleiter), können mit lan-
gen Motorkabeln große kapazitive Ströme erzeugt werden.
Ausgangsdrosseln verhindern, dass der Frequenzumrichter
einen Fehler auslöst und sollten so nah wie möglich am Fre-
quenzumrichter installiert werden.
13.7 Serielle Schnittstelle und
Feldbus
Für die Kommunikation mit dem FU stehen mehrere
Erweiterungsplatinen (Option Boards) zur Verfügung. Es
gibt drei verschiedene Optionen für die Kommunikation
über Fieldbus und eine Option für die serielle Kommunika-
tion über RS232 oder RS485 Schnittstellen mit galvanisier-
ter Isolation.
13.8 Externe Spannungsversor-
gung
Diese externe Spannungsversorgung ermöglicht es, das
Kommunikationssystem betriebsbereit zu halten, ohne dass
die 3-Phasen-Netzspannung anliegt. Ein Vorteil liegt darin,
dass ein Setup des Systems auch ohne Netzspannung erfol-
gen kann. Die Option verhindert außerdem bei Verwen-
dung von Feldbussystemen das Generieren eines Busfehlers.
Die Option „Externe Spannungsversorgung" muss extern
Versorgt werden mit ±10% 24VDC oder 24 VAC, abgesi-
chert mir einer trägen 2A Sicherung von einem Trenntrafo.
Die Klemmen X1:1 und X1:2 sind von der Polarität unab-
hängig.

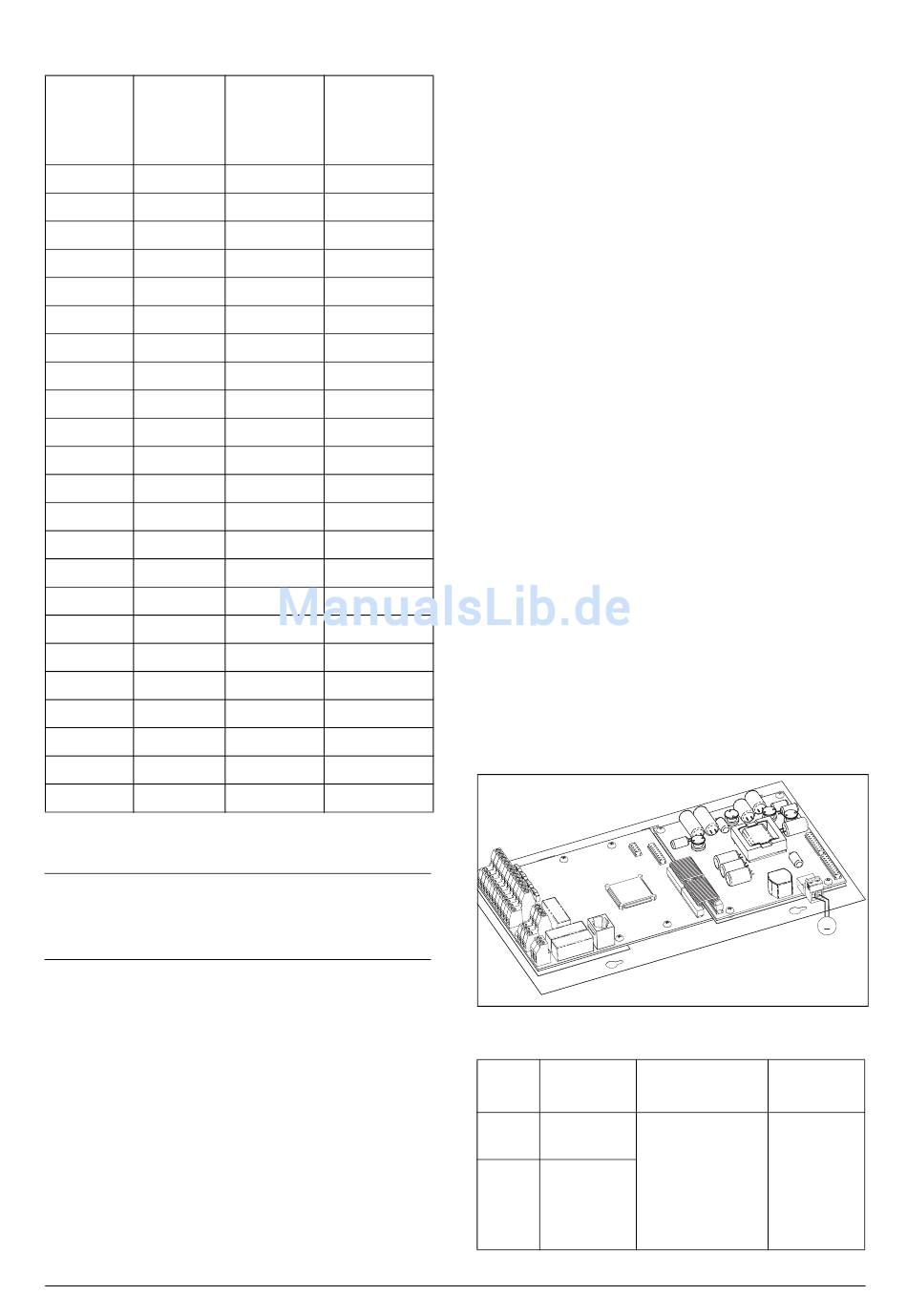

Abb. 106Anschluss der Externen Spannungsversorgung
Klemme
Name
X1
Externe eigenstän-
1 Ext. Versorg .1
dige Spannungsver-
sorung ermöglicht
das Kommunikati-
onssystem
2 Ext. Versorg. 2
betriebsbereit zu
halten
X1
~
X1:1 Anschluss links
X1:2 Anschluss rechts
Trenntrafo
Funktion Spezifikation
24 VDC oder
24 VAC ±10%
Trenntrafo
Optionen 151
