Español
VentStar Helix calefactado (N) Plus (MP02608)
O
F
R
Q
D
L
O
I
A
B
C
M
J
P
D
O
F
Q
L
I
R
M
C
J
G
H
MR850
P

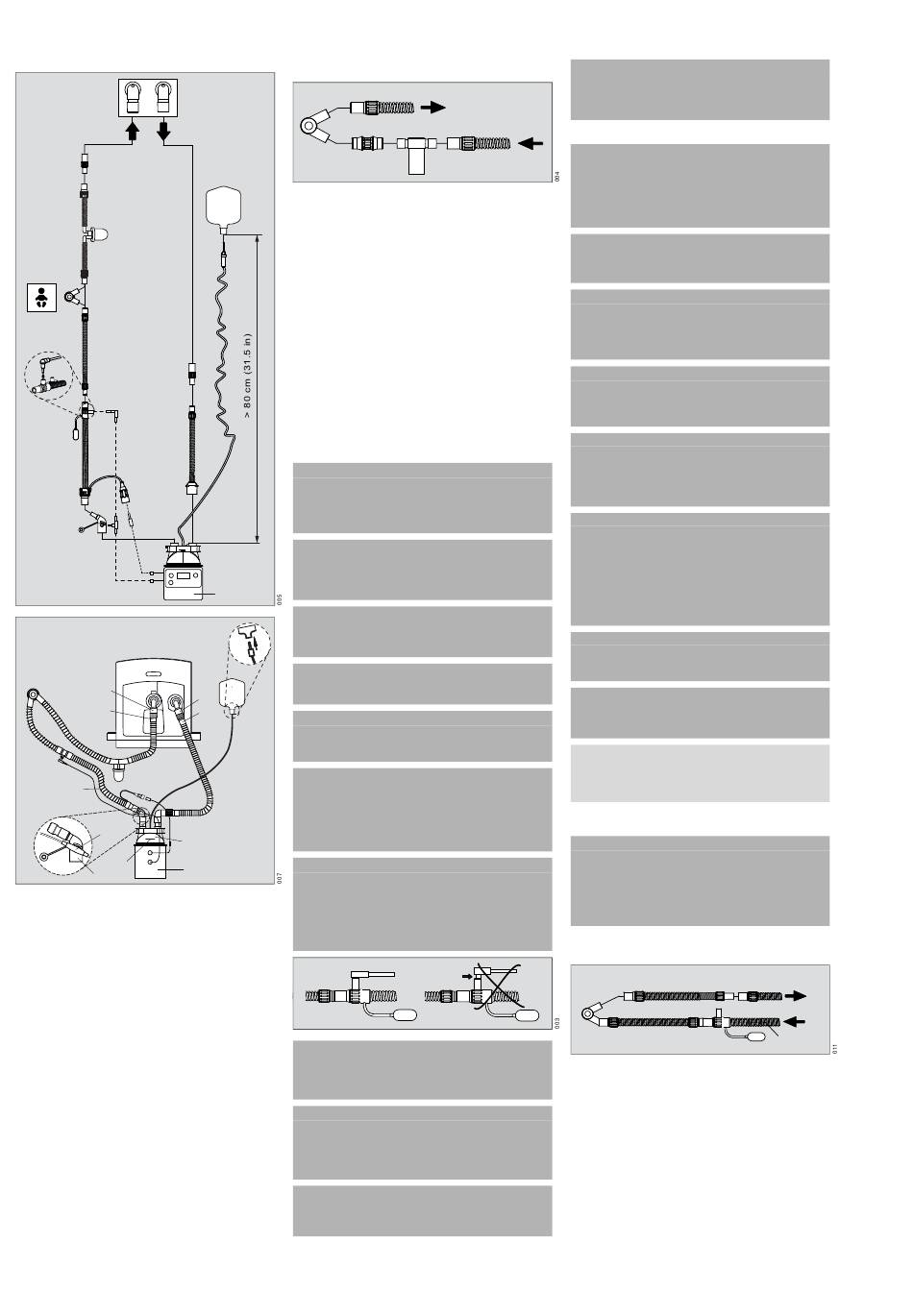

El circuito respiratorio está compuesto por:
A Conector en el lado del dispositivo para el tubo inspiratorio
B Tubo de conexión para la cámara de humidificación (azul)
C Tubo inspiratorio calefactado (azul)
D Pieza en Y (conector en el lado del paciente)
E Tubo espiratorio calefactado (blanco)
F
Conector en el lado del dispositivo para el tubo espiratorio
G Cámara de humidificación para neonatos (VentStar Neo) con flotador
azul para el cierre automático del suministro de agua
H Indicador del máximo nivel de agua
I
Sensor de temperatura en el lado del paciente
J
Sensor de temperatura en el lado del humidificador
K Contenedor de suministro (no es parte del circuito respiratorio)
L
Extensión del tubo inspiratorio para utilización en la incubadora
(azul, premontado)
M Conector para calefactor del tubo inspiratorio
N Conector para calefactor del tubo espiratorio
O Conector doble en el lado del dispositivo (MP02655) para conectar
ventiladores (no incluido con MP02650 y MP02608)
Cuando se utiliza MP02650 o MP02608, el conector se requiere para
todos los ventiladores Dräger autorizados para su utilización con
este dispositivo médico, a excepción de los dispositivos Babylog.
P Conector para tubo inspiratorio (para conectar el sensor de
temperatura en el lado del humidificador)
Q Tubo espiratorio con trampa de agua
R Trampa de agua
12
Cuando se utiliza con el nebulizador de medicación Dräger, utilizar el
conector suave N como se muestra en la ilustración:
D
S
S Conector suave N (MP03826)
K
T
Nebulizador de medicación (p. ej., 8411030)
U Inspiración
V Espiración
Preparación e instalación
Instalar el circuito respiratorio desechable MP02650 o MP02608 de
acuerdo con la ilustración en el capítulo "Descripción general".
–
Los productos premontados vienen codificados por colores
–
Los componentes para la inspiración vienen en color azul (A, B, C, L)
–
Los componentes para la espiración vienen en color
blanco/transparente (E, Q)
–
Coja la cámara de agua (G) y desenrolle la línea de alimentación de
agua
–
Deslice la cámara de agua (G) sobre la placa del calefactor
–
Conecte la línea de alimentación (K) a una fuente de agua estéril
–
Conecte la tubuladura azul corta (B) al puerto inspiratorio (A) del
ventilador y conecte el otro extremo de la tubuladura a la cámara de
agua
–
Conecte la tubuladura inspiratoria azul (C) al segundo orificio de la
cámara de agua
–
Conecte el manguito de la tubuladura espiratoria
blanca/transparente (Q, E) al puerto espiratorio del ventilador
ADVERTENCIA
Riesgo de lesiones para el paciente
Al instalar el circuito respiratorio, asegúrese de no confundir el
tubo inspiratorio con el tubo espiratorio. Prestar atención a la
ilustración en el capítulo "Descripción general": los sensores de
temperatura se encuentran en el ramal inspiratorio.
ADVERTENCIA
G
Riesgo de lesiones para el paciente
Durante la instalación, coloque el circuito respiratorio de tal
forma que se minimice el riesgo de tropezar con el mismo o
MR850
pisarlo.
ADVERTENCIA
Riesgo de lesiones para el paciente
Asegúrese de instalar el circuito respiratorio sin bucles ni
pliegues para evitar que aumente la resistencia.
ADVERTENCIA
Riesgo de lesiones para el paciente
O
K
Nebulizar solo fármacos basados en agua.
A
ADVERTENCIA
Riesgo de lesiones para el paciente
Utilizar únicamente agua destilada estéril. La utilización de otras
sustancias puede dañar al paciente.
ADVERTENCIA
Riesgo de lesiones para el paciente
B
Si la cámara de humidificación se coloca a un nivel demasiado
alto en el circuito respiratorio, podría entrar agua en los tubos
respiratorios.
La cámara de humidificación se tiene que colocar en una
posición más baja que la del paciente.
ADVERTENCIA
Riesgo de temperatura elevada del gas
La regulación de la temperatura a través del dispositivo no es
posible si el sensor de temperatura no está montado
correctamente.
Insertar los dos sensores de temperatura hasta el tope, de tal
forma que los sensores de temperatura estén firmemente
montados en el circuito respiratorio.
PRECAUCIÓN
Riesgo de humidificación reducida
Cuando se utiliza en combinación con incubadoras, el sensor de
temperatura en el lado del paciente tiene que estar montado fuera de
la incubadora.
ADVERTENCIA
Riesgo de lesiones para el paciente
Los filtros no deben estar conectados en el lado del paciente
(p. ej., en la pieza en Y) del circuito respiratorio.
Conectar los filtros únicamente a la válvula inspiratoria o válvula
espiratoria del ventilador y monitorizar el aumento de presión.
ADVERTENCIA
Riesgo de incendio
No sujetar de forma apretada los tubos respiratorios de un
circuito respiratorio dual calefactado.
ADVERTENCIA
Riesgo de lesiones para el paciente
V
Exponer a un niño prematuro a concentraciones elevadas de
oxígeno podría provocar fibroplasia retrolental (retinopatía del
prematuro).
U
Funcionamiento
PRECAUCIÓN
T
Riesgo de lesiones para el paciente
Las temperaturas ambiente demasiado altas o demasiado bajas
pueden provocar una mayor acumulación de humedad o reducir el
rendimiento del humidificador.
No utilice el dispositivo fuera del rango de temperatura ambiente
indicado.
PRECAUCIÓN
Riesgo de aumento de fugas
Confirme que todas las conexiones sean seguras y estén bien
acopladas.
ADVERTENCIA
Riesgo de lesiones para el paciente
Una vez instalado el circuito respiratorio en su totalidad (tubo,
filtro, etc.), y antes de utilizarlo en el paciente, realice una
autocomprobación del dispositivo principal, incluyendo una
prueba de fugas.
ADVERTENCIA
Riesgo de lesiones para el paciente
Un conector Luer Lock solamente se debe utilizar para la
monitorización de gas. Cualquier otro uso del conector Luer
Lock puede poner en peligro al paciente.
PRECAUCIÓN
Riesgo de lesiones para el paciente
Si se acumula demasiada agua condensada, el circuito respiratorio
puede bloquearse parcial o totalmente.
Compruebe regularmente el circuito respiratorio en cuanto a agua
condensada y efectúe un vaciado en caso necesario.
PRECAUCIÓN
Riesgo de lesiones para el paciente
Si los circuitos respiratorios se utilizan con componentes adicionales o
incompatibles, como filtros o extensiones de tubo, las resistencias
inspiratorias y espiratorias pueden aumentar a valores que superen los
requisitos estándar. El rendimiento de la ventilación puede verse
afectado negativamente.
Si se utilizan estas configuraciones, asegurar una monitorización
adecuada del paciente y prestar especial atención a los valores
medidos.
PRECAUCIÓN
Riesgo de irritación cutánea
Evitar el contacto directo y prolongado entre el circuito respiratorio
calefactado y la piel del paciente.
ADVERTENCIA
Riesgo de quemaduras
No cubrir el circuito respiratorio calefactado con sábanas, toallas
u objetos inflamables similares.
NOTA
Cuando se utiliza en salas con aire acondicionado, el circuito
respiratorio no debe colocarse directamente junto a los puertos de
salida de las unidades de aire acondicionado.
Evitar las corrientes.
Información de seguridad solo para VentStar Helix dual calefactado
(N) Plus (MP02650)
ADVERTENCIA
Riesgo de quemaduras
Si la temperatura de la incubadora está por encima de 37,5 °C
(99,5 °F) y se usa un circuito respiratorio dual calefactado
(MP02650), se debe utilizar una extensión de tubo no calefactada
(blanca, MP02699) en el ramal espiratorio del circuito
respiratorio. Sin la extensión de tubo, la superficie del circuito
respiratorio podría calentarse demasiado.
Si la temperatura de la incubadora está por encima de 37,5 °C (99,5 °F),
usar la extensión de tubo espiratorio (blanca, MP02699) como se
muestra en la ilustración:
D
W Extensión de tubo espiratorio (blanca, MP02699) para usar con un
circuito respiratorio dual calefactado (MP02650) si la temperatura en
la incubadora está por encima de 37,5 °C (99,5 °F)
Insertar la extensión de tubo respiratorio (W, blanca) entre la pieza en Y
(D) y el tubo espiratorio calefactado (E, blanco) en la espiración (V). La
extensión de tubo inspiratorio (L, azul) y el tubo inspiratorio calefactado
(C, azul) permanecen inalterados.
Instrucciones de uso VentStar Helix calefactado (N) / VentStar Helix dual calefactado (N)
W
E
V
U
L
C
