VentStar Helix con sistema di riscaldamento (N) Plus (MP02608)
O
F
R
Q
D
L
O
I
A
B
C
M
J
P
D
O
F
Q
L
I
R
M
C
J
G
H
MR850
P

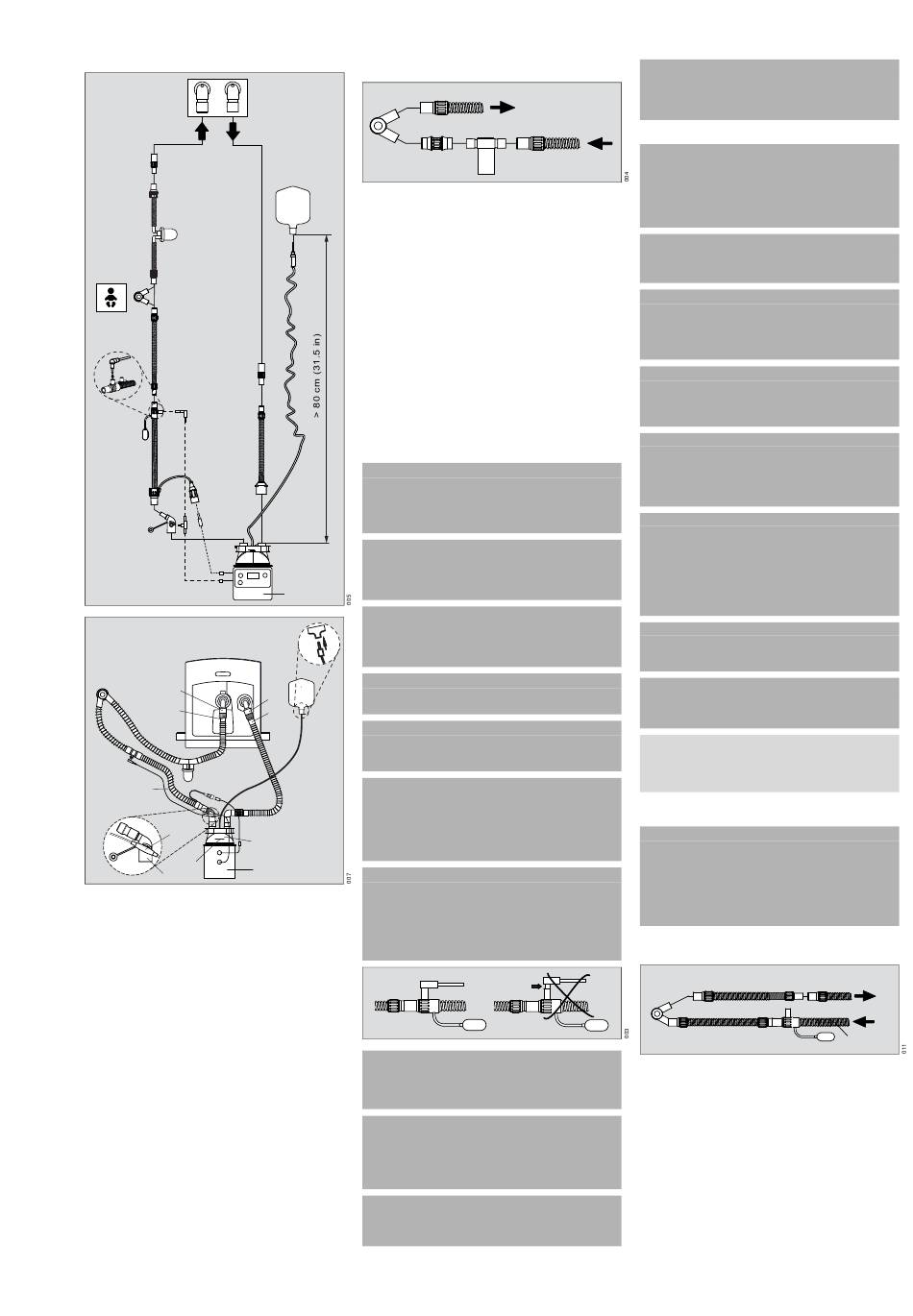

Il circuito paziente è costituito da:
A Connettore lato dispositivo del tubo inspiratorio
B Tubo di collegamento alla camera dell'umidificatore (blu)
C Tubo inspiratorio riscaldato (blu)
D Raccordo a Y (connettore lato paziente)
E Tubo espiratorio riscaldato (bianco)
F
Connettore lato dispositivo del tubo espiratorio
G Camera dell'umidificatore per neonati (VentStar Neo) con
galleggiante blu per la chiusura automatica dell'alimentazione
dell'acqua
H Indicatore del livello massimo dell'acqua
I
Sensore di temperatura lato paziente
J
Sensore di temperatura lato umidificatore
K Contenitore per l'alimentazione (non fa parte del circuito paziente)
L
Prolunga del tubo inspiratorio per l'uso nell'incubatrice
(blu, preassembl.)
M Connettore del riscaldatore del tubo inspiratorio
N Connettore del riscaldatore del tubo espiratorio
O Connettore doppio lato dispositivo (MP02655) per collegare i
ventilatori (non incluso con MP02650 e MP02608)
Quando si utilizzano MP02650 oppure MP02608, il connettore è
richiesto per tutti i ventilatori Dräger omologati per l'uso con il
presente dispositivo medico eccetto i dispositivi Babylog.
P Connettore del tubo inspiratorio (per collegare il sensore di
temperatura lato umidificatore)
Q Tubo espiratorio con raccogli condensa
R Raccogli condensa
Istruzioni per l'uso VentStar Helix con sistema di riscaldamento (N) / VentStar Helix con sistema di riscaldamento doppio (N)
Quando si utilizza il nebulizzatore di farmaci Dräger, utilizzare il
connettore morbido N come mostrato nell'illustrazione:
D
S
S Connettore morbido N (MP03826)
K
T
Nebulizzatore di farmaci (per es. 8411030)
U Inspirazione
V Espirazione
Preparazione e installazione
Installare il circuito paziente monouso MP02650 o MP02608 in
conformità all'illustrazione del capitolo "Panoramica".
–
I prodotti preassemblati seguono una determinata codifica cromatica
–
L'inspirazione è contrassegnata con il colore blu (A, B, C, L)
–
L'espirazione è contrassegnata con il colore bianco/trasparente
(E, Q)
–
Prendere la camera d'acqua (G) e srotolare la linea di alimentazione
dell'acqua
–
Far scorrere la camera d'acqua (G) sulla piastra riscaldante
–
Collegare la linea di alimentazione (K) ad una sorgente di
approvvigionamento di acqua sterile
–
Collegare il tubo blu corto (B) alla porta inspiratoria (A) del ventilatore
e collegare l'altra estremità del tubo alla camera d'acqua
–
Collegare il tubo inspiratorio blu (C) alla seconda apertura della
camera d'acqua
–
Collegare il manicotto del tubo espiratorio bianco/trasparente (Q, E)
alla porta espiratoria del ventilatore
AVVERTENZA
Rischio di lesioni al paziente
Quando si installa il circuito paziente, accertarsi di non
confondere il tubo inspiratorio con quello espiratorio. Notare
l'illustrazione nel capitolo "Panoramica": i sensori di temperatura
sono situati sul tratto inspiratorio.
AVVERTENZA
G
Rischio di lesioni al paziente
Durante l'installazione, posizionare il circuito paziente in modo
che il rischio d'inciampo o calpestamento dello stesso sia ridotto
MR850
al minimo.
AVVERTENZA
Rischio di lesioni al paziente
Prestare attenzione a installare il circuito paziente evitando di
piegare o attorcigliare i componenti per non aumentare la
resistenza.
AVVERTENZA
O
Rischio di lesioni al paziente
K
A
Nebulizzare solo farmaci a base di acqua.
AVVERTENZA
Rischio di lesioni al paziente
Utilizzare soltanto acqua distillata sterile. L'uso di altre sostanze
può danneggiare il paziente.
AVVERTENZA
B
Rischio di lesioni al paziente
Se la camera dell'umidificatore è installata troppo in alto nel
circuito paziente, l'acqua potrebbe entrare nei tubi di
respirazione.
La camera dell'umidificatore deve essere posizionata al di sotto
del paziente.
AVVERTENZA
Rischio di aumento della temperatura del gas
Non è possibile eseguire la regolazione della temperatura
mediante il dispositivo, se il sensore di temperatura non è
collegato correttamente.
Inserire entrambi i sensori di temperatura interamente fino
all'arresto in modo che i sensori di temperatura siano saldamente
fissati al circuito paziente.
ATTENZIONE
Rischio di umidificazione ridotta
Se il dispositivo viene utilizzato con le incubatrici, il sensore di
temperatura lato paziente deve essere montato all'esterno
dell'incubatrice.
AVVERTENZA
Rischio di lesioni al paziente
Non collegare i filtri al lato paziente (per es. il raccordo a Y) del
circuito paziente.
Collegare i filtri solo alla valvola inspiratoria o a quella espiratoria
del ventilatore e monitorare l'accumulo della pressione.
AVVERTENZA
Rischio di incendio
Non unire i tubi di respirazione del circuito paziente con sistema
di riscaldamento doppio.
AVVERTENZA
Rischio di lesioni al paziente
V
Se il neonato prematuro viene esposto a concentrazioni elevate
di ossigeno, potrebbe sviluppare la fibroplasia retrolentale
(retinopatia del prematuro).
U
Funzionamento
ATTENZIONE
T
Rischio di lesioni al paziente
Una temperatura ambiente troppo elevata o troppo bassa può causare
un maggiore accumulo di umidità o comportare una riduzione delle
prestazioni di umidificazione.
Non mettere in funzione il dispositivo al di fuori dell'intervallo di
temperatura ambiente specificato.
ATTENZIONE
Rischio di maggiori perdite
Verificare che tutti i collegamenti siano ben inseriti e serrati
fermamente.
AVVERTENZA
Rischio di lesioni al paziente
Dopo aver installato completamente il circuito paziente (tubo,
filtro, ecc.) e prima di utilizzarlo con il paziente, eseguire un
autotest del dispositivo principale che comprenda anche il test
delle perdite.
AVVERTENZA
Rischio di lesioni al paziente
Un connettore Luer Lock deve essere utilizzato solo per il
monitoraggio dei gas. Qualsiasi altro utilizzo del connettore Luer
Lock potrebbe mettere in pericolo il paziente.
ATTENZIONE
Rischio di lesioni al paziente
Se si accumula troppa acqua di condensa, potrebbe verificarsi un
blocco completo o parziale del circuito paziente.
Controllare regolarmente l'assenza di acqua di condensa nel circuito
paziente e svuotarlo in caso di necessità.
ATTENZIONE
Rischio di lesioni al paziente
Se si utilizzano dei circuiti paziente con componenti supplementari o
componenti incompatibili, come filtri o prolunghe dei tubi, le resistenze
inspiratoria ed espiratoria possono aumentare fino a valori che
superano i requisiti standard. Le prestazioni di ventilazione possono
essere influenzate negativamente.
Se si utilizzano tali configurazioni, garantire un monitoraggio paziente
idoneo e prestare particolare attenzione ai valori misurati.
ATTENZIONE
Rischio di irritazione cutanea
Evitare il contatto diretto e prolungato tra il circuito paziente con
sistema di riscaldamento e la pelle del paziente.
AVVERTENZA
Rischio di bruciature
Non coprire il circuito paziente con sistema di riscaldamento con
lenzuola, asciugamani o altri oggetti infiammabili simili.
NOTA
Quando viene messo in funzione in ambienti con aria condizionata, il
circuito paziente non deve essere collocato direttamente accanto alle
porte di uscita delle unità dell'aria condizionata.
Evitare correnti d'aria.
Informazioni di sicurezza relative solo a VentStar Helix con sistema
di riscaldamento doppio (N) Plus (MP02650)
AVVERTENZA
Rischio di bruciature
Se la temperatura dell'incubatrice è al di sopra dei 37,5 °C
(99,5 °F) e viene utilizzato un circuito paziente con sistema di
riscaldamento doppio (MP02650), è necessario utilizzare una
prolunga tubo non riscaldata (bianca, MP02699) nella linea
espiratoria del circuito paziente. Senza la prolunga del tubo, la
superficie del circuito paziente può assumere una temperatura
troppo elevata.
Se la temperatura dell'incubatrice è al di sopra dei 37,5 °C (99,5 °F),
utilizzare la prolunga del tubo espiratorio (bianca, MP02699) come
mostrato nell'illustrazione:
D
W Prolunga del tubo espiratorio (bianca, MP02699) da utilizzare con un
circuito paziente con sistema di riscaldamento doppio (MP02650) se
la temperatura nell'incubatrice è al di sopra di 37,5 °C (99,5 °F).
Inserire la prolunga del tubo espiratorio (W, bianca) tra il raccordo a Y (D)
e il tubo espiratorio con sistema di riscaldamento (E, bianco)
nell'espirazione (V). La prolunga del tubo inspiratorio (L, blu) e il tubo
inspiratorio con sistema di riscaldamento (C, blu) restano immutati.
Italiano
W
E
V
U
L
C
