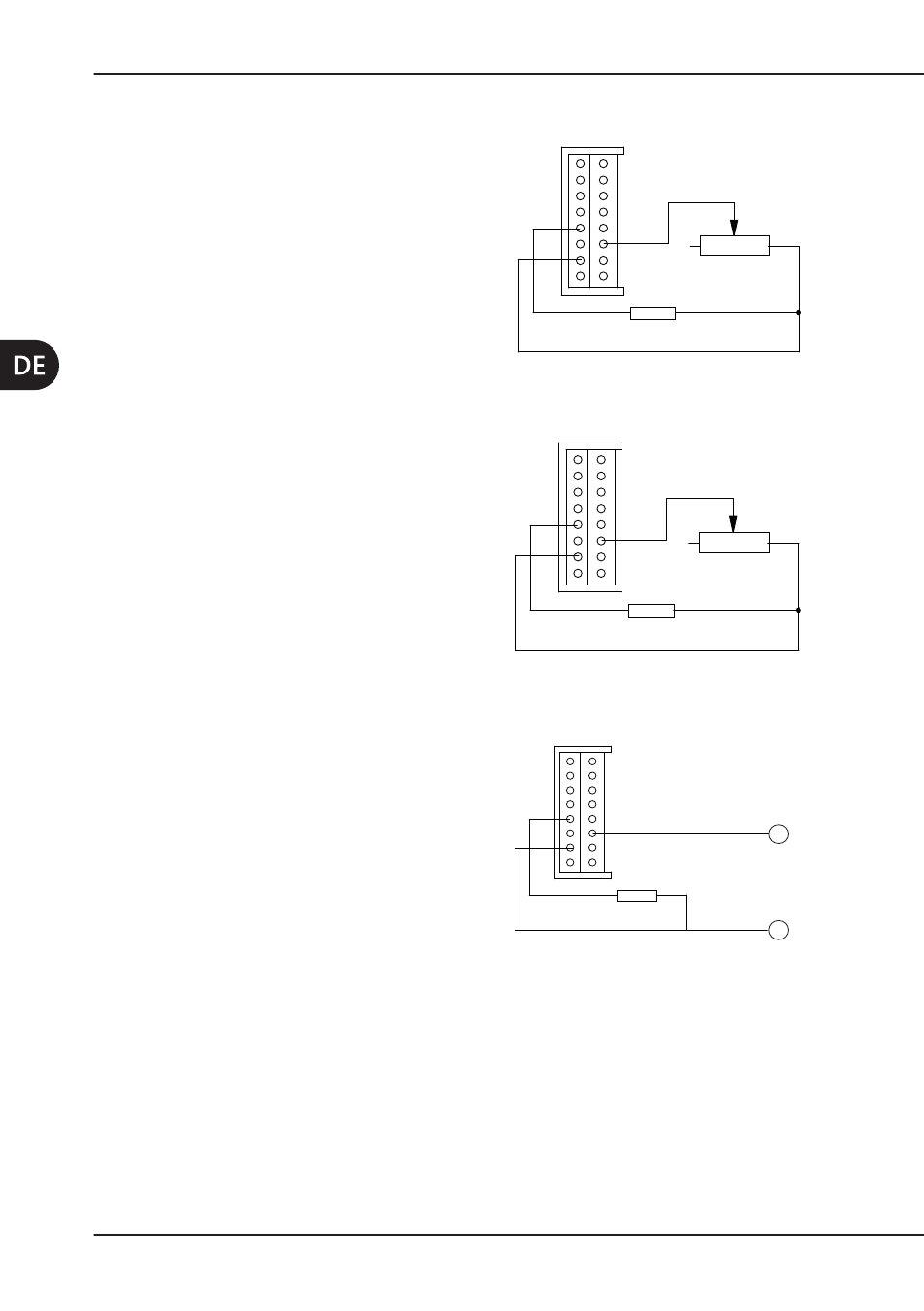

4.3.3.2 Leistungsregulierung mit 10 kOhm Potentiometer
Schließen Sie das 10 kOhm-Potentiome-
ter zwischen den Pins 6 und 10 und einen
20 kOhm, 1/8W, 1% zwischen den Pins 12
und 10 an.
Die maximale Leistung entspricht dem
Widerstand 0.
4.3.3.3 Leistungsregulierung mit 4,7 kOhm Potentiometer
Schließen Sie das 4,7 kOhm-Potentiome-
ter zwischen den Pins 6 und 10 und einen
39 kOhm, 1/8W, 1% zwischen den Pins 12
und 10 an.
Die maximale Leistung entspricht dem
Widerstand 0.
4.3.3.4 Leistungsregulierung 0-5 V
Die Leistungsmodulation kann mit einer
variablen Spannung zwischen 0 und 5
Volt durchgeführt werden, die zwischen
den Pins 6 und 10 (Masse) angelegt wird.
Schließen Sie einen 82 kOhm, 1/8W, 1%
Widerstand zwischen den Pins 12 und 10
an.
16
16
1
Linearer Potentiometer
15
2
10 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
20 kOhm 1/8W, 1%
Widerstand
16
1
Linearer Potentiometer
15
2
4,7 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
39 kOhm 1/8W, 1%
Widerstand
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
82 kOhm 1/8W, 1%
Widerstand
+
0-5V 1mA
-
