4.2 Instalación Mecánica
En Figura 2 en la página 13 se muestran las dimensiones del módulo.
El módulo se puede fijar al equipo dental mediante los dos agujeros roscados M3 (Ref. A y B) o,
alternativamente, mediante dos agujeros de 2 mm de diámetro (Ref. C y D).
PELIGRO: El tornillo M3 que se utiliza
para fijar el módulo no debe penetrar dentro
del mismo por más de 4 mm puesto que
podría dañar los circuitos.
4.3 Conexiones Eléctricas
COMPACT PIEZO LED prevé varias configura-
ciones de conexión eléctrica para satisfacer las
características del equipo dental donde está
montado.
Los equipos dentales a los que el dispositivo
COMPACT PIEZO LED se puede conectar debe
poder suministrar una de las siguientes ali-
mentaciones:
• 24 V~ 50/60 Hz o
• 32 V
con potencia mínima de 40VA.
Además, debe estar previsto un fusible de
protección de 2A, 250V.
A
C
D
B

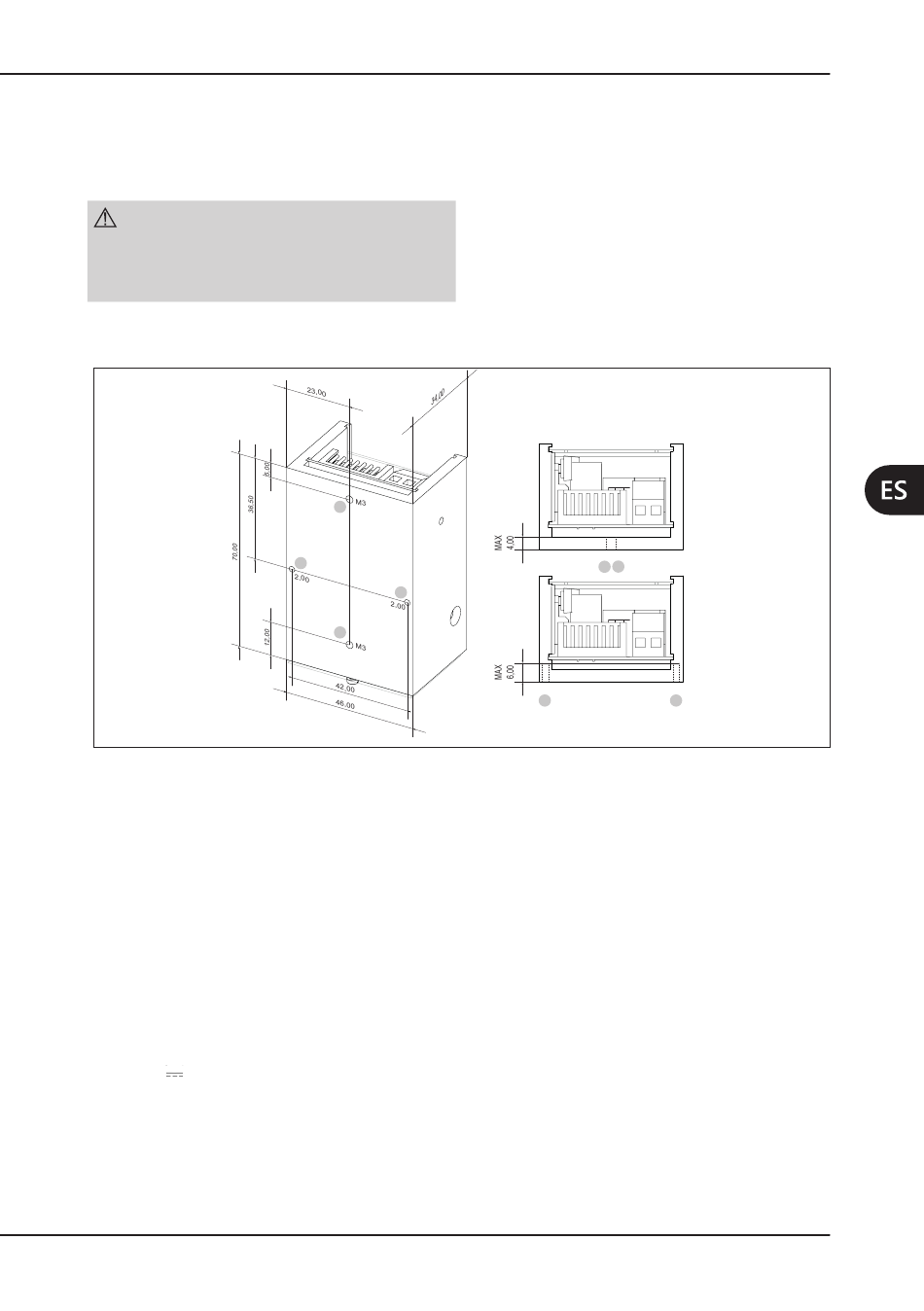

Figura 2 – Dimensiones del módulo.
Los agujeros de 2 mm de diámetro tienen una
profundidad máxima de 6 mm.
El módulo está dotado de agujeros incluso en
los costados, pero estos NO deben ser utiliza-
dos para fijarlo. Los agujeros en los costados
se utilizan para fijar algunos componentes in-
ternos.
M3
A B
2,00
C
Para las conexiones eléctricas el dispositivo
COMPACT PIEZO LED está dotado de 2 conec-
tores (véase Figura 3 en la página 14):
• M1 : conector 2x8 contactos para los
controles del módulo;
• M2 : conector 2 contactos para la
conexión del cable de la pieza de mano
(control pastillas piezoeléctricas);
• M3 : conector 2 contactos para la
conexión del cable de la pieza de mano
(control LED).
INSTALACIÓN
2,00
D
