4.4 Conexión Hidráulica
El dispositivo COMPACT PIEZO LED requiere
de una línea de alimentación de agua para el
enfriamiento de la pieza de mano y de los in-
sertos durante el ciclo de funcionamiento.
El dispositivo se vende con un cable de co-
nexión entre el módulo electrónico y la pieza
de mano dotada de tubo de poliuretano con
diámetro interno de 1,3 mm (véase Figura 13
en la página 24).
La línea hidráulica del equipo dental debe
cumplir los requisitos siguientes:
• Garantizar una presión de alimentación
comprendida entre: 1,00 ÷ 6,00 bar;
• Montar una electroválvula, 24 V 2,5W
máximos, para el control de la apertura
del circuito de irrigación;
• Montar aguas abajo del regulador de
presión y de la electroválvula un grifo
24
En lo que respecta al procedimiento de regu-
lación de la presión y del caudal hacer refe-
rencia a las instrucciones de montaje y uso del
equipo dental.
Conectar el circuito de agua de manera esta-
ble y de conformidad con la norma ISO 60601
intentando aislar en la mayor medida posible
el circuito hidráulico de las partes eléctricas
bajo tensión.
de la pieza de mano escariador debe estar
conectado directamente al circuito de agua
fría del equipo dental.

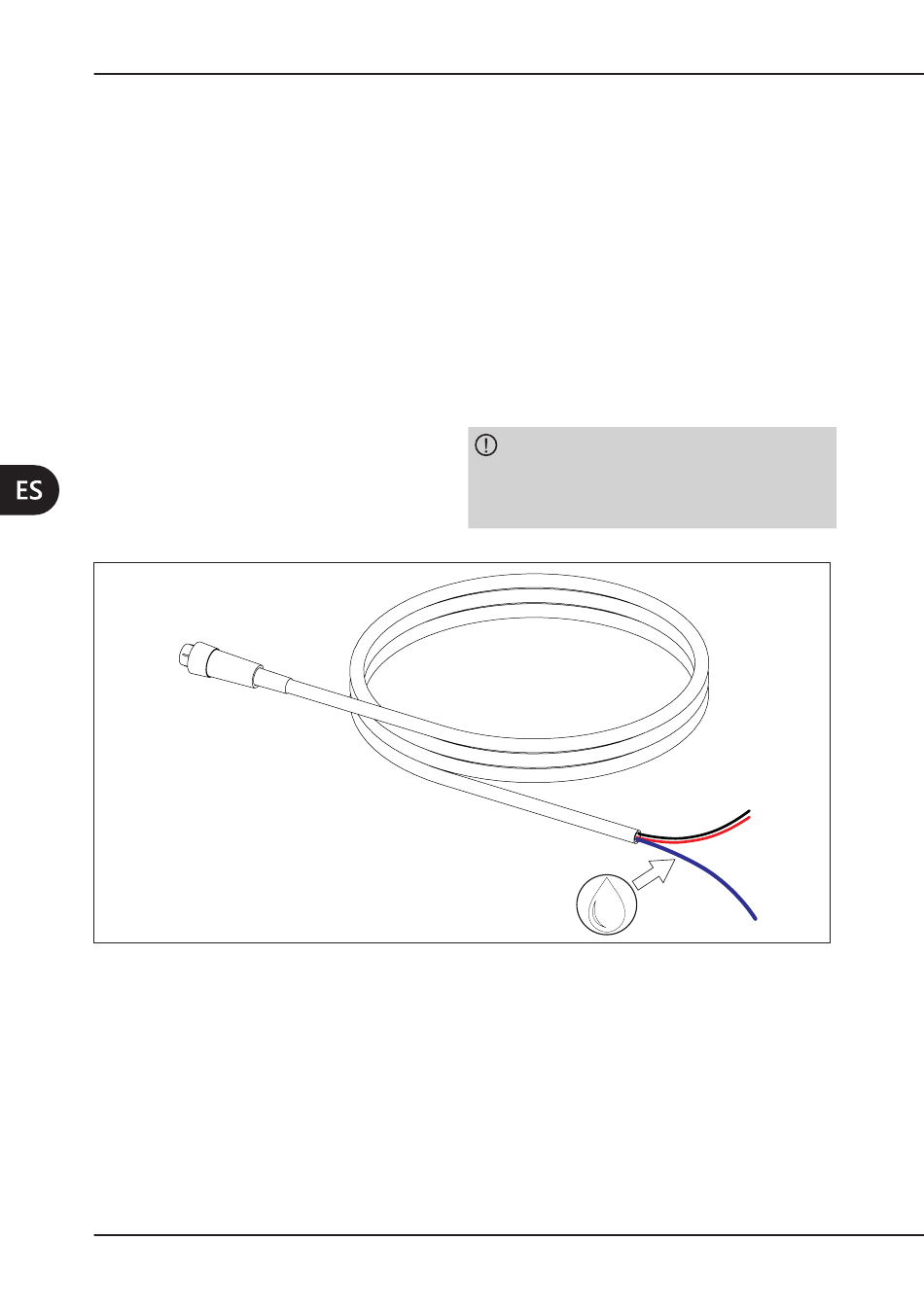

Figura 13 – Tubo del agua en el cordón.
dedicado a la alimentación de la pieza
de mano de COMPACT PIEZO LED capaz
de regular y garantizar un caudal de
agua de 20 ÷ 30 ml/min.
ATENCIÓN: El tubo de agua del cable
Ø 2,5x1,3mm
H₂O
