4.3.7 Anschluss des Kabels des Scaler-Handstücks
Schließen Sie die Piezopilotdrähte des Kabels an die Klemme M2 an und beachten Sie dabei die
angegebene Polarität. Schließen Sie die LED-Drähte (violett und grau des Handstückkabels) an
den M3-Stecker an und beachten Sie dabei die angegebene Polarität.
ACHTUNG: Vertauschen Sie auf keinen
Fall die Position des roten und des schwarzen
Kabels des Scaler-Handstücks am Stecker
(Abbildung 4 auf Seite 19).
Lila
Grau
M3
4.3.8 Standard-Anschlüsse
Um die Installation von COMPACT PIEZO LED
in den verschiedenen Arten von Dental-Be-
handlungseinheiten zu erleichtern, sind 7
"Standard"-Verbindungsschemen
jedes mit einem anderen Kabel zur Verbin-
dung mit der Dental-Behandlungseinheit.
ACHTUNG: Wenn lange
Stromverbindungen erforderlich sind,
verwenden Sie Drähte mit einem geeigneten
Querschnitt, z. B. 1,5 mm
M2
Rot
Schwarz

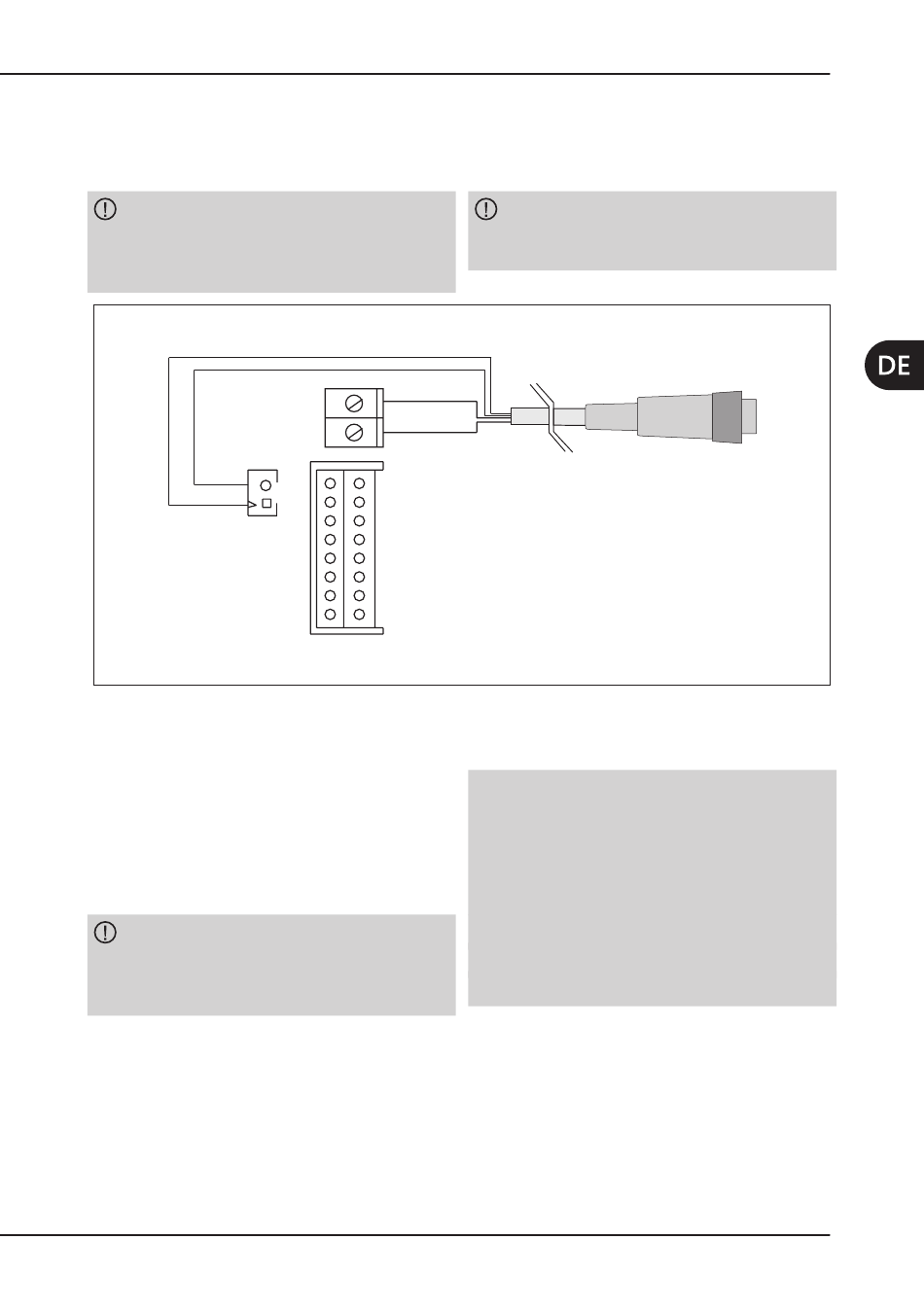

Abbildung 4 – Anschluss Handstück-Kabel.
verfügbar,
.
2
INSTALLATION
ACHTUNG: Das rote und das schwarze
Kabel des Handstücks dürfen nicht mit
anderen Kabeln verbunden werden.
Kabel Scaler-Handstück
HINWEIS*: In der Nähe des Anschlusses am
Modul empfiehlt es sich, die Stromleitung
3 mal auf einen Ferrit zu wickeln (siehe
folgende Kapitel). Der Ferrit wird nicht
mitgeliefert. Es folgt ein kurzes Verzeichnis
der verwendbaren Modelle:
• Philips CST17/9.5/13-3S4;
• Ferroxcube CST17/9.5/13-3S4;
• Wurth 74270091.
