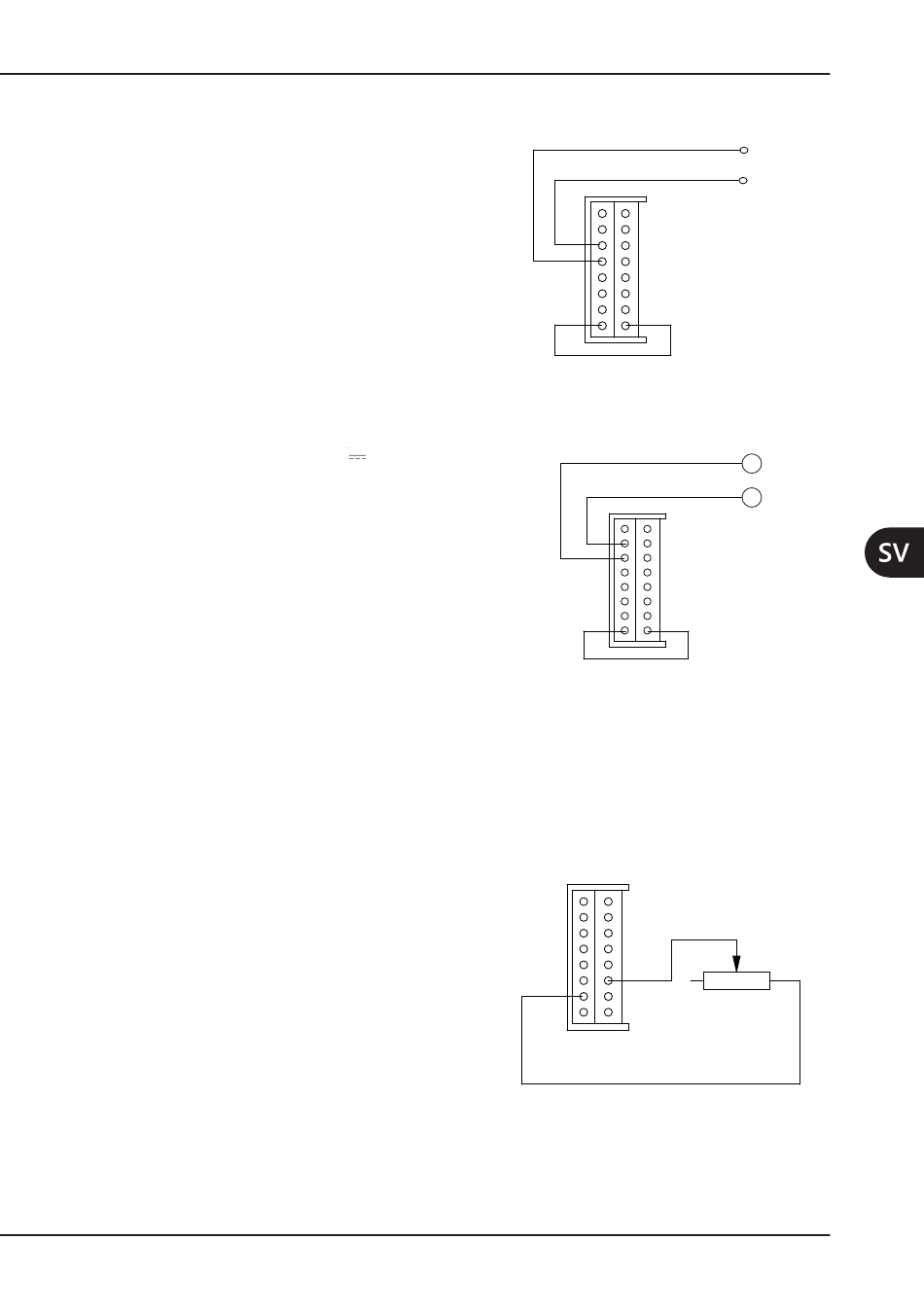

4.3.1 Matning 24V Växelström
För att mata modulen med 24V~ 50/60
Hz anslut stiften13 och 14 (se Figur 3 på
sidan 14 och Tabell 5 på sidan 14).
Anslut stiften 8 och 9 för att föra in by-
pass kapaciteten som finns på kortet för
att filtrera eventuella störningar i mat-
ningen.
Iaktta värdena på skylten vad beträffar
spänning och ström.
4.3.2 Matning 32V Likström
För att mata modulen med 32V
matningens positiva pol till stift 14 och
den negativa till stift 15.
Anslut stiften 8 och 9 för att föra in by-
pass kapaciteten som finns på kortet för
att filtrera eventuella störningar i mat-
ningen.
Iaktta värdena på skylten vad beträffar
spänning och ström.
4.3.3 Justering av Effekten
Den piezoelektriska modulen
COMPACT PIEZO LED möjliggör reglering av
handstyckets effekt genom kommandon som
finns på tandvårdenheten i olika lägen, som
4.3.3.1 Justering av Effekt med Potentiometer på 2,2 kOhm
Anslut potentiometern på 2,2 kOhm mel-
lan stiften 6 och 10. Den maximala ef-
fekten motsvarar motstånd 0,den minsta
motsvarar motstånd 2,2 kOhm.
anslut
visas nedan och som gör det möjligt att täcka
behoven hos de flesta tandvårdenheter på
marknaden.
INSTALLATION
16
1
15
2
14 3
13 4
5
12
11 6
7
10
8
9
16
1
15
2
14
3
13
4
12 5
11
6
10 7
8
9
16
1
Linjär Potentiometer
15
2
på 2,2 kOhm
14
3
13
4
12 5
11
6
10 7
8
9
~
Vin
+
-
