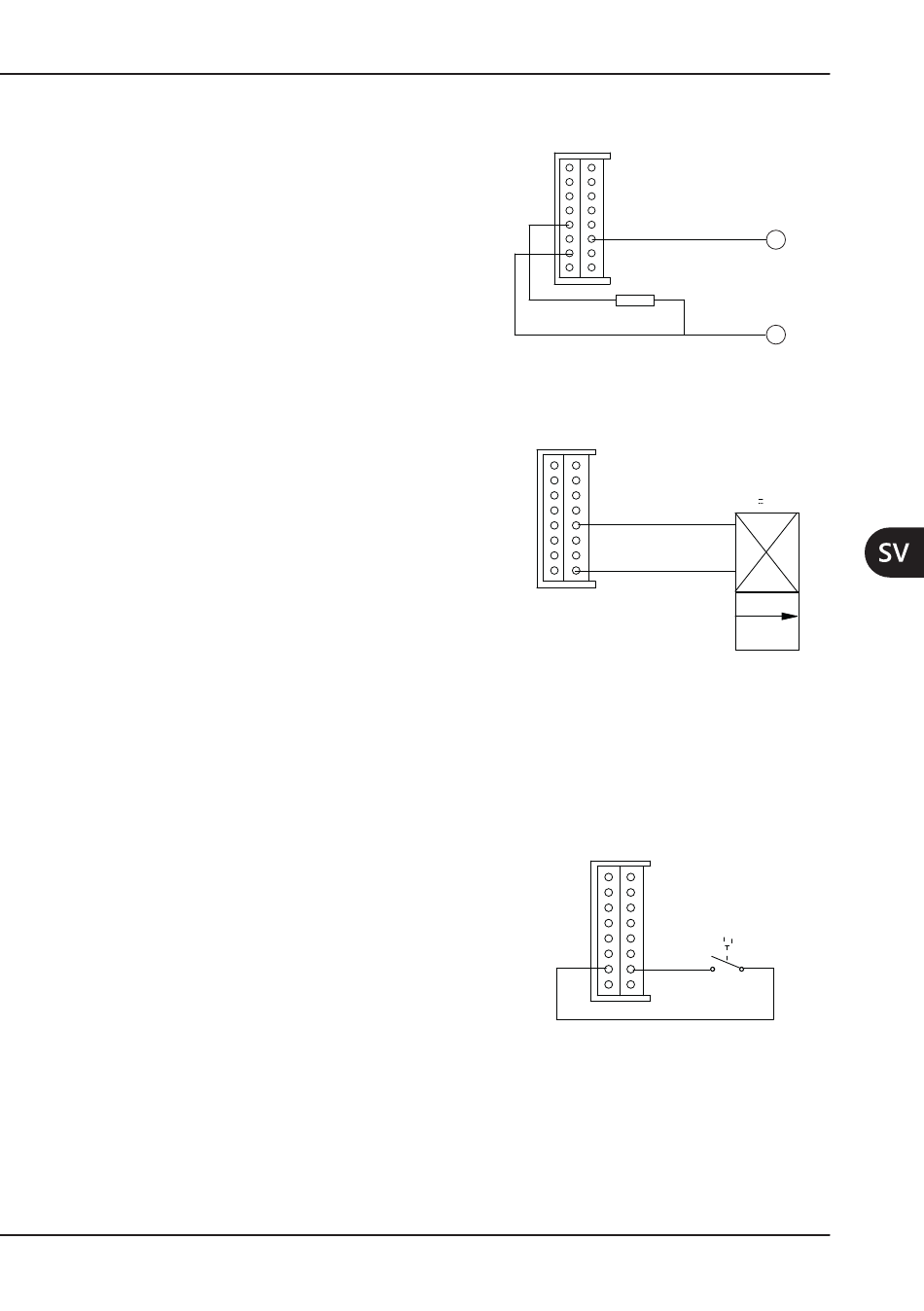

4.3.3.5 Justering av Effekten 0-10 V
Moduleringen av effekten kan utföras
med en variabel spänning mellan 0 och
10 Volt tillämpad mellan stiften 6 och 10
(jord).
Anslut ett motstånd på 10 kOhm, 1/8W,
1%, mellan stiften 12 och 10.
4.3.4 Kontroll av Magnetventil
Modulen COMPACT PIEZO LED tillhanda-
håller i utgång en aktivering av en mag-
netventil på handstyckets irrigations-
krets. Utgången ger 24V med en maximal
effekt på 2,5W.
4.3.5

Aktivering

Dessa anslutningar tillåter aktivering av driftscykeln. Även för dessa anslutningar förutses olika
konfigurationer i överensstämmelse med olika typer av tandvårdenhet.
4.3.5.1 Aktivering av Pedalen med Negativ Signal
Pedalen ska vara ansluten till stiften 10
och 7.
INSTALLATION
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Motstånd
10 kOhm 1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
+
0-10V 1mA
-
Magnetventil
(tillval)
24V 2,5W
Pedal
