4.2
Mechanische Installation
In Abbildung 2 auf Seite 13 werden die Abmessungen des Moduls aufgeführt.
Die Befestigung des Moduls an der Dental-Behandlungseinheit kann durch zwei M3-
Gewindebohrungen (Ref. A und B) oder alternativ durch zwei Bohrungen mit 2 mm Durchmesser
(Ref. C und D) erfolgen.
GEFAHR: Die zur Befestigung des Moduls
verwendete M3-Schraube darf nicht mehr als
4 mm in das Modul eindringen, da sonst die
Schaltkreise beschädigt werden.
4.3
Elektrische Anschlüsse
COMPACT PIEZO LED bietet verschiedene
elektrische Anschlusskonfigurationen, die den
Eigenschaften der Dental-Behandlungsein-
heit, in der er untergebracht ist, entsprechen.
Die Dental-Behandlungseinheiten an die der
COMPACT PIEZO LED angeschlossen werden
kann, müssen in der Lage sein, eine der fol-
genden Stromversorgungen zu liefern:
• 24 V~ 50/60 Hz oder
• 32 V
mit einer Mindestleistung von 40VA.
Eine 2A, 250V Schutzsicherung muss ebenfalls
vorhanden sein.
A
C
D
B

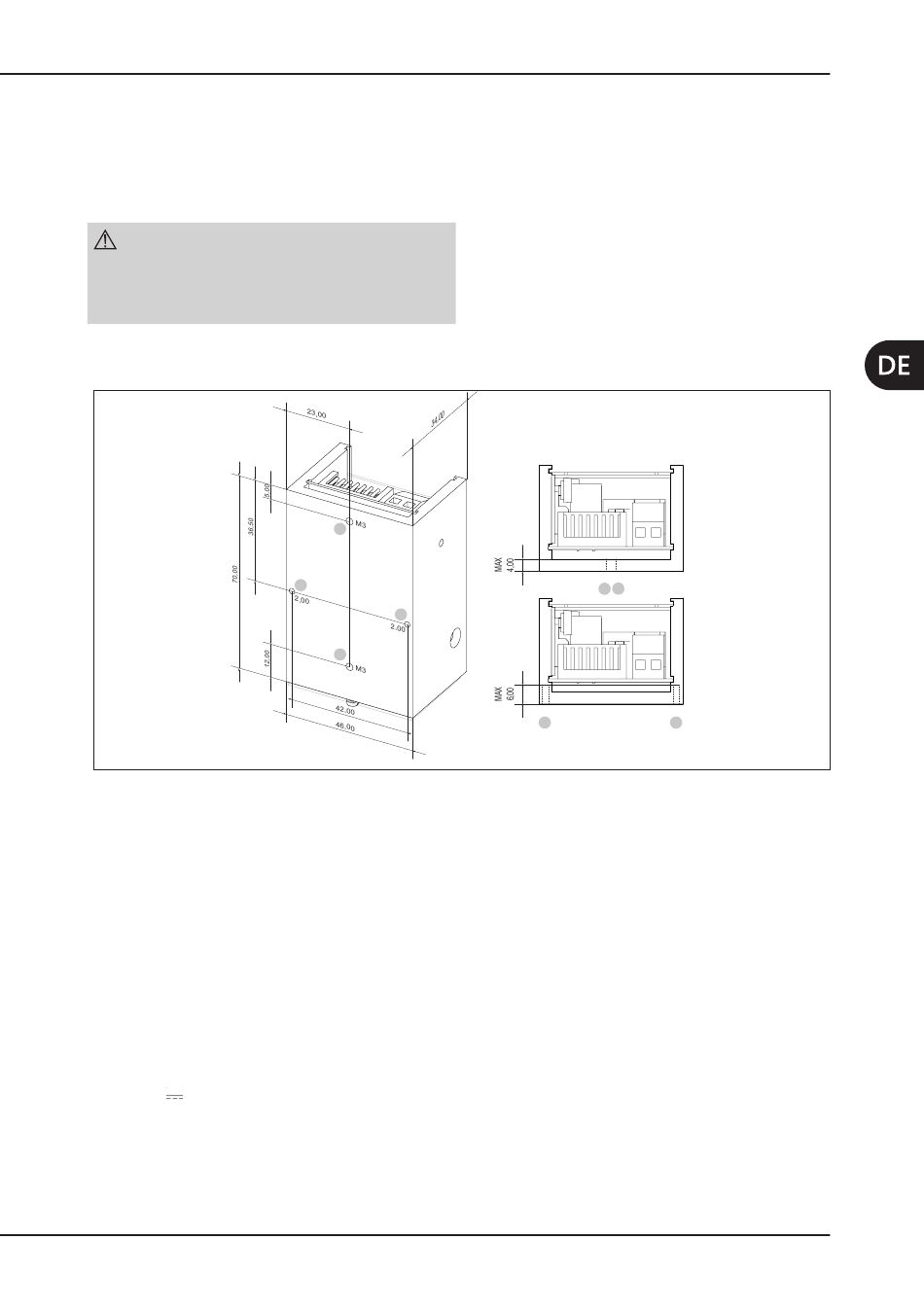

Abbildung 2 – Abmessungen des Moduls.
INSTALLATION
Die Bohrungen mit einem Durchmesser von 2
mm haben eine maximale Tiefe von 6 mm.
Das Modul hat auch Bohrungen an den Seiten,
die jedoch NICHT zur Befestigung des Moduls
verwendet werden sollten. Die Bohrungen an
den Seiten dienen zur Befestigung einiger in-
terner Komponenten.
M3
A
B
2,00
C
Für die elektrischen Anschlüsse ist der
COMPACT PIEZO LED mit 2 Steckern versehen
(siehe Abbildung 3 auf Seite 14):
• M1 : Stecker 2x8 Kontakte für die
Modulsteuerung;
• M2 : Stecker mit 2 Kontakten für
den Anschluss des Handstückkabels
(Steuerung der piezoelektrischen Pads);
• M3 : Stecker mit 2 Kontakten für den
Anschluss des Handstückkabels (LED-
Steuerung).
2,00
D
13
