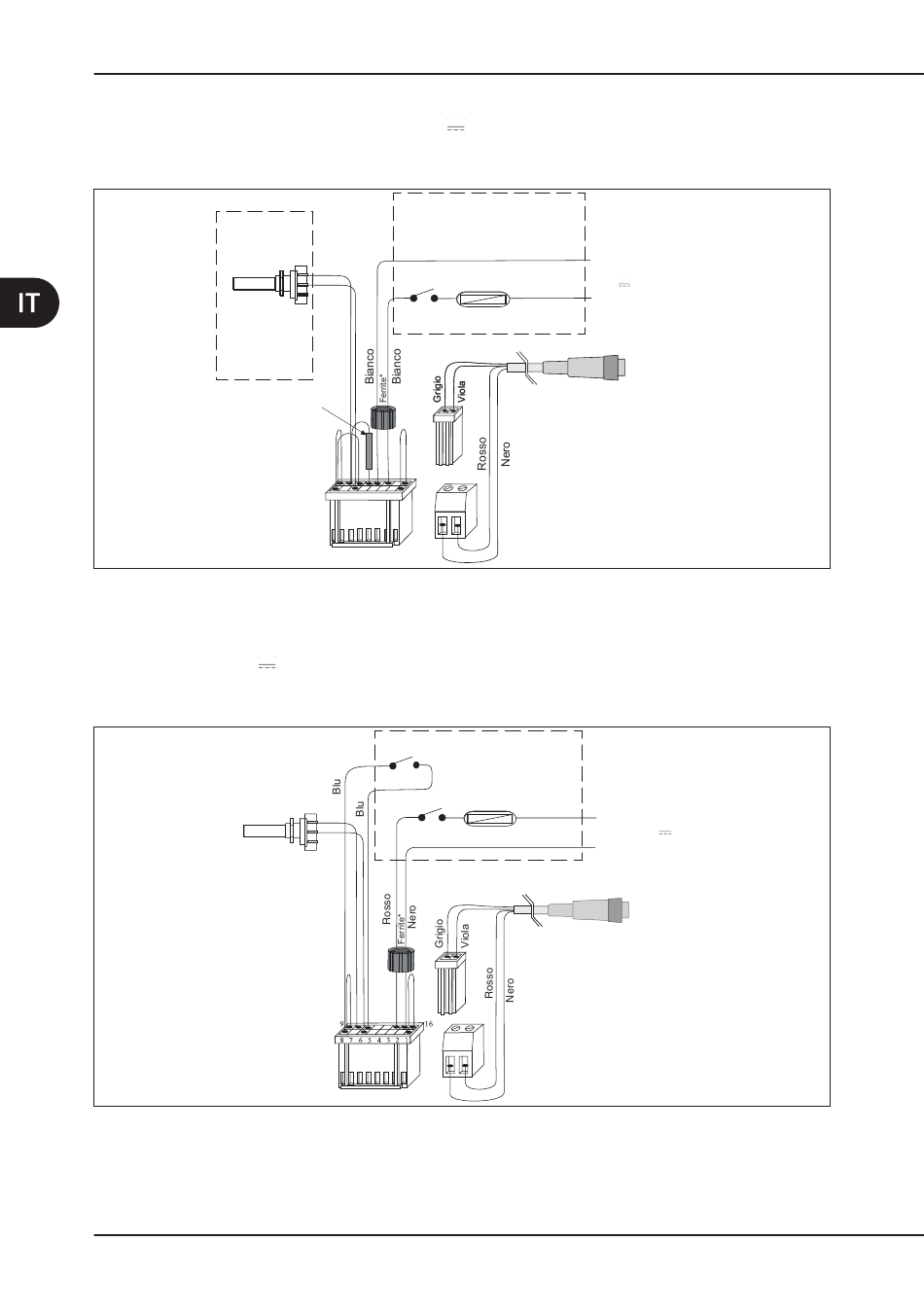

4.3.8.5 Schema E
L'alimentazione (24 V~ 50/60 Hz ±10% o 32 V
La regolazione della potenza viene eseguita tramite un potenziometro lineare da 4,7KΩ (vedi
Figura 9 a pagina 22).
Potenziometro
4,7 KΩ lineare
Il potenziometro
non è incluso
nella fornitura
Resistenza da 39 kOhm
4.3.8.6 Schema F
L'alimentazione (32 V
fornito dal pedale. La regolazione della potenza viene eseguita tramite un potenziometro lineare
da 2,2KΩ (vedi Figura 10 a pagina 22).
Potenziometro
2,2 kOhm lineare
22
Porta Fusibile, fusibile e pedale
non sono compresi nella fornitura
Giallo
Pedale
Giallo
1/8 W 1%
1 2 1 2
9 16
8 7 6 5 4 3 2 1
Figura 9 – Schema E
±10%) è fornita tramite il contatto sulla faretra e il consenso positivo è
Pedale
Giallo
Faretra
Giallo
1 2
Figura 10 – Schema F
±10%) e il consenso sono forniti dal pedale.
Mectron
Alimentazione
24 V ~ 50/60 Hz o
Fusibile
32 V
Minimo 40VA
T 2 A
Cordone manipolo ablatore
Porta fusibile, fusibile e pedale
non sono compresi
nella fornitura Mectron
Fusibile
Alimentazione
T 2 A
Minimo 40VA
Cordone manipolo ablatore
32 V
