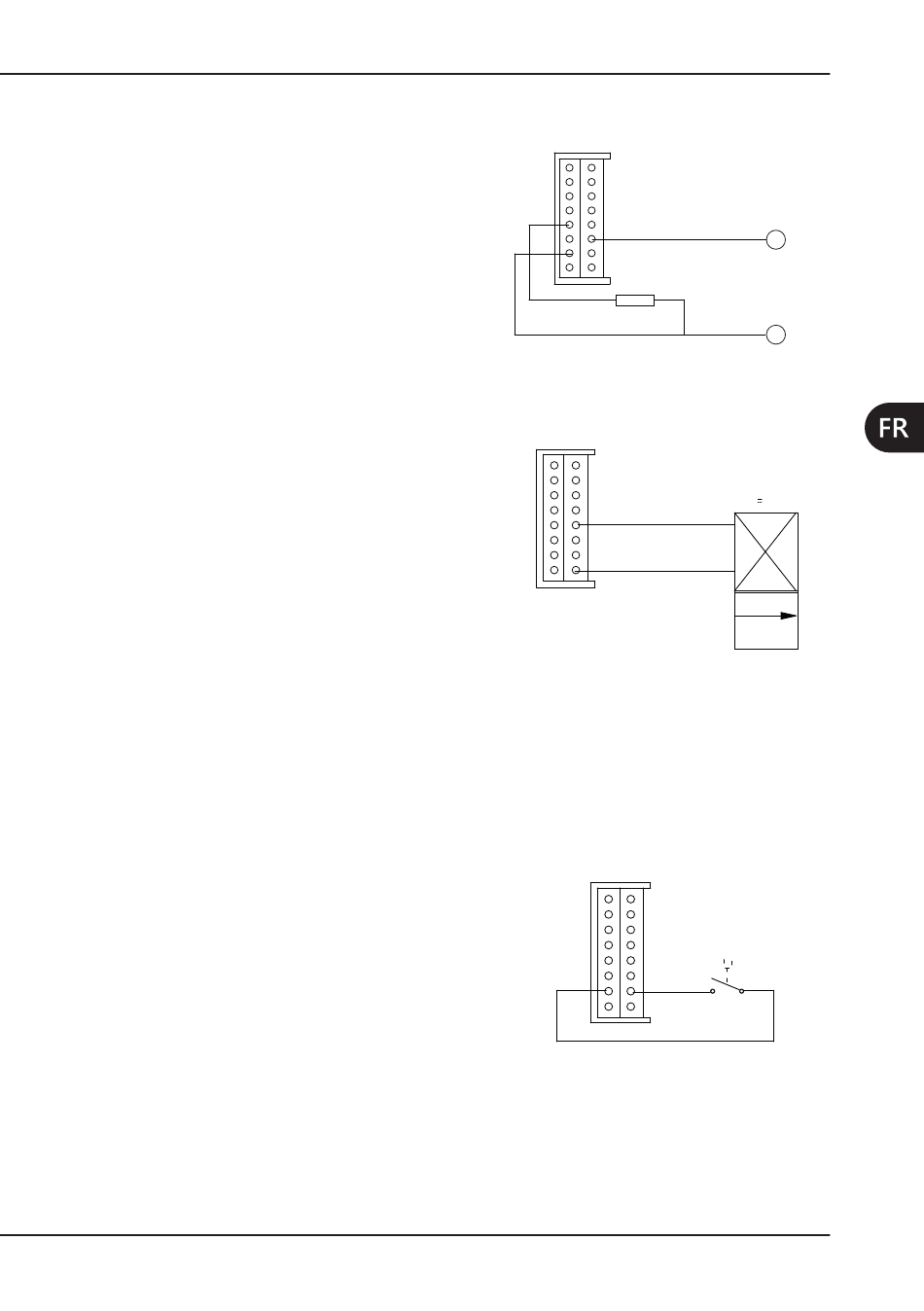

4.3.3.5 Réglage de la Puissance 0-10 V
La modulation de la puissance peut être
effectuée avec une tension variable com-
prise entre 0 et 10 Volts appliquée entre
les pin 6 et 10 (masse).
Connecter une résistance de 10 kOhm,
1/8W, 1%, entre les pins 12 et 10.
4.3.4 Contrôle de l'Électrovanne
Le module COMPACT PIEZO LED fournit
en sortie une habilitation pour une élec-
trovanne sur le circuit d'irrigation de la
pièce à main. La sortie distribue 24V avec
une puissance maximale de 2,5W.
4.3.5

Activation

Ces branchements permettent l'activation du cycle de fonctionnement. Différentes configurations
sont également prévues pour ces branchements, pour pouvoir connecter différents types d'unité
de soin dentaire.
4.3.5.1 Activation de la Pédale avec Signal Négatif
La pédale doit être connectée aux pins
10 et 7.
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de
10 kOhm 1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
MONTAGE
+
0-10V 1mA
-
Électrovanne
(en option)
24V 2,5W
Pédale
17
